Trong lĩnh vực cơ sở hạ tầng điện, Keeya, có trụ sở tại Trung Quốc, đi đầu với chuyên môn về Lắp đặt tụ điện điện áp cao. Điều chỉnh các giải pháp để đáp ứng nhu cầu cụ thể của khách hàng, Keeya thể hiện cam kết của mình đối với việc lắp đặt tùy chỉnh và bền bỉ.
Keeya, một nhà máy nổi tiếng và nhà cung cấp đáng tin cậy, chuyên cung cấp các giải pháp tiên tiến cho việc lắp đặt tụ điện điện áp cao. Với cam kết đổi mới và kỹ thuật chính xác, nhà máy của chúng tôi vượt trội trong việc chế tạo các hệ thống lắp đặt tụ điện tiên tiến được thiết kế để nâng cao chất lượng và hiệu suất điện trong hệ thống điện áp cao.
Sự thành thạo của Keeya trong việc cung cấp các giải pháp lắp đặt tụ điện điện áp cao được cá nhân hóa đảm bảo sự tích hợp liền mạch của các tụ điện điện áp cao vào các hệ thống điện đa dạng. Nổi tiếng nhờ kết cấu bền bỉ, những hệ thống lắp đặt này thể hiện sự cống hiến của Keeya đối với tuổi thọ và độ tin cậy trước các nhu cầu vận hành khác nhau. Sự chú trọng của Keeya vào khả năng tùy chỉnh và độ bền giúp họ trở thành đối tác đáng tin cậy trong việc nâng cao khả năng phục hồi và hiệu suất của mạng điện cao áp.
Thiết bị tụ điện song song điện áp cao dòng TBB (sau đây gọi là thiết bị) phù hợp với dòng điện AC 50HZ và III 10KV.
● Điện áp làm việc định mức là 10kV và có thể hoạt động trong thời gian dài dưới 1,1 lần điện áp định mức;
● Khi giá trị bình phương trung bình gốc không vượt quá 1,3Un, hệ thống lắp đặt có thể hoạt động liên tục ở tần số định mức, điện áp và dòng điện hình sin định mức mà không có trạng thái chuyển tiếp;
● Việc lắp đặt có các biện pháp bảo vệ quá dòng, quá áp, thấp áp và các biện pháp bảo vệ khác đối với các lỗi hệ thống;
● Để bảo vệ lỗi bên trong của tụ điện, ngoài bảo vệ cầu chì cho một bộ duy nhất, việc lắp đặt còn có bảo vệ rơle khác nhau tùy theo các dạng nối dây chính khác nhau;
● Thiết kế và xử lý lắp đặt phải tuân theo Mã GB50227-1995 để thiết kế lắp đặt tụ điện song song và lắp đặt tụ điện song song điện áp cao JB711-1993

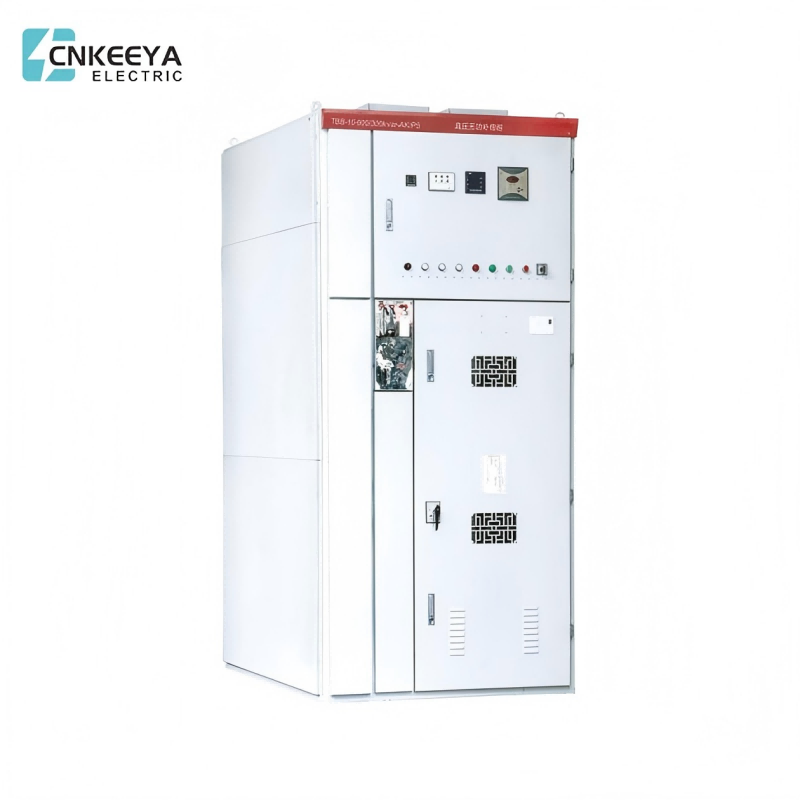

Lắp đặt tụ điện shunt cao áp TBB
Cấu trúc lắp đặt được phân loại thành loại tủ và loại lắp ráp. Loại lắp ráp cũng có thể được phân loại thành loại chip và loại tháo rời hoàn toàn. Cấu trúc tủ phải được lắp đặt tại nhà máy trước, sau đó các bộ phận sẽ được tháo ra, đánh số, vận chuyển đến công trường và lắp ráp theo bản vẽ. Từ góc độ trong nhà, loại chip chủ yếu thuận tiện cho việc xử lý. Loại lắp ráp hoàn chỉnh thường được sử dụng ngoài trời, chủ yếu thuận tiện cho việc mạ kẽm nóng. Thiết bị này chủ yếu bao gồm tủ lò phản ứng, tủ xả và tủ tụ điện.
● Tủ phản ứng
Tủ cuộn kháng chủ yếu được sử dụng để hạn chế dòng khởi động đóng và triệt tiêu sóng hài. Khi hạn chế dòng khởi động đóng, cuộn kháng XL=(0,1~1)%XC;khi có hơn 5 sóng hài bị triệt tiêu,XL=(5~6)%XC ;khi có nhiều hơn 3 sóng hài bị triệt tiêu, XL=(12~13)%XC.
● Tủ xả
Tủ phóng điện chủ yếu bao gồm cuộn phóng điện hoặc máy biến điện áp, thiết bị chống oxit kẽm và bộ ngắt kết nối đất. Cuộn phóng điện được kết nối song song với dãy tụ điện. Khi dãy tụ điện bị ngắt khỏi nguồn điện, hiệu suất phóng điện của nó sẽ làm giảm lượng điện dư điện áp trên dàn tụ từ giá trị đỉnh của điện áp định mức xuống dưới 50V trong thời gian 5s. Thiết bị chống sét oxit kẽm được sử dụng để hạn chế chuyển đổi quá điện áp do chuyển mạch tụ điện gây ra. Bộ ngắt kết nối đất được sử dụng để nối đất xe buýt trong quá trình bảo trì mất điện. Cấu hình trên có thể được điều chỉnh theo yêu cầu của người dùng. Nếu chế độ kết nối đường dây là sao đôi ,Tủ tụ điện phải có cấu trúc hai hàng hoặc hai lớp, và máy biến dòng phải được lắp đặt thêm trong tủ.
● Tủ tụ điện
Tủ tụ điện chủ yếu bao gồm cầu chì và tụ điện. Khi sự cố bên trong của tụ điện đạt 50% ~ 70%, cầu chì sẽ nổ và tụ điện bị lỗi sẽ được tách ra khỏi mạch điện, ngăn ngừa sự cố giãn nở.
● Lắp đặt tụ điện Shunt
Việc lắp đặt này chủ yếu được sử dụng để kết hợp tụ điện lắp ráp, cuộn phóng điện, thiết bị chống sét và công tắc nối đất và lò phản ứng điện. Tụ điện lắp ráp là lắp đặt một số tụ điện đơn thích hợp với cầu chì bên trong trong một hộp đầy vật liệu cách điện. Hộp được trang bị van giảm áp và bộ điều khiển nhiệt độ với các tiếp điểm báo động và ngắt. Việc lắp đặt có ưu điểm là diện tích Boor nhỏ, lắp đặt đơn giản, vận hành và bảo trì thuận tiện, v.v.
Lắp đặt tụ điện shunt cao áp TBB
1. Thép 6 kênh số 10 và móc có lỗ mở hướng xuống dưới;
2. 4 tấm thép nhúng và móc;
3. Thanh giằng bê tông;
4. Tấm thép nhúng và móc;
5. Tấm thép nhúng và móc được phân bố đều trên đường tròn.
Giải pháp lắp đặt mạch sơ cấp điển hình được thể hiện trong Hình 1, trong đó công tắc nối đất được lắp đặt theo yêu cầu của người dùng. Trong quá trình lắp đặt, nó phải được đặt trong tủ xả và độ sâu của tủ sẽ thay đổi thành 1200mm.
● Công suất hệ thống (kVA) và giải pháp đi dây chính, phụ tải hệ thống và chế độ làm việc;
● Số hài, từng điện áp hài và nội dung dòng điện hài (nhà sản xuất có thể đo thay cho người dùng);
● Hệ số công suất của hệ thống, hệ số công suất sau bù và tổng công suất bù (nhà sản xuất có thể thay mặt người sử dụng thiết kế);
● Sơ đồ vị trí lắp đặt, chế độ lắp đặt, chế độ lắp đặt đầu vào và đầu ra;
● Yêu cầu về kích thước và màu sắc của tủ.
