Là nhà sản xuất hàng đầu có trụ sở tại Trung Quốc, Keeya tự hào giới thiệu Thiết bị đóng cắt bọc kim loại AC có thể tháo rời có bọc thép—một giải pháp tùy chỉnh kết hợp công nghệ tiên tiến với giá cả phải chăng. Tại Keeya, chúng tôi hiểu tầm quan trọng của các giải pháp phù hợp và cam kết tùy chỉnh của chúng tôi được thể hiện trong thiết kế của thiết bị đóng cắt này.
Keeya, một nhà sản xuất nổi tiếng ở Trung Quốc, tự hào giới thiệu Thiết bị đóng cắt AC bọc kim loại bọc thép có thể tháo rời—một giải pháp linh hoạt và có thể tùy chỉnh được thiết kế để phân phối điện mạnh mẽ. Với tư cách là nhà sản xuất, Keeya đặc biệt chú trọng đến việc tùy chỉnh để đáp ứng nhu cầu riêng biệt của khách hàng. Cam kết của chúng tôi trong việc cung cấp các giải pháp phù hợp được thể hiện bằng sự cống hiến của chúng tôi cho khả năng chi trả. Thiết bị đóng cắt bọc kim loại AC có thể tháo rời có bọc thép phản ánh lời hứa của Keeya về việc cung cấp các sản phẩm chất lượng cao ở mức giá thấp. Điều này làm cho Keeya trở thành sự lựa chọn đáng tin cậy cho những ai đang tìm kiếm sự linh hoạt và hiệu quả về mặt chi phí trong các giải pháp thiết bị đóng cắt của mình, đảm bảo hiệu suất đáng tin cậy trong các ứng dụng khác nhau.

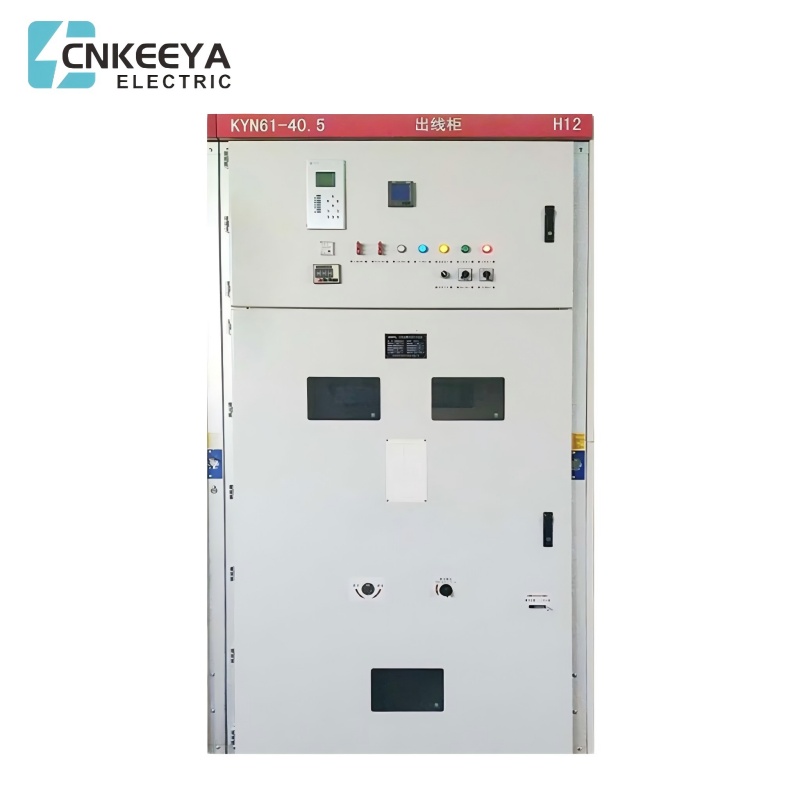

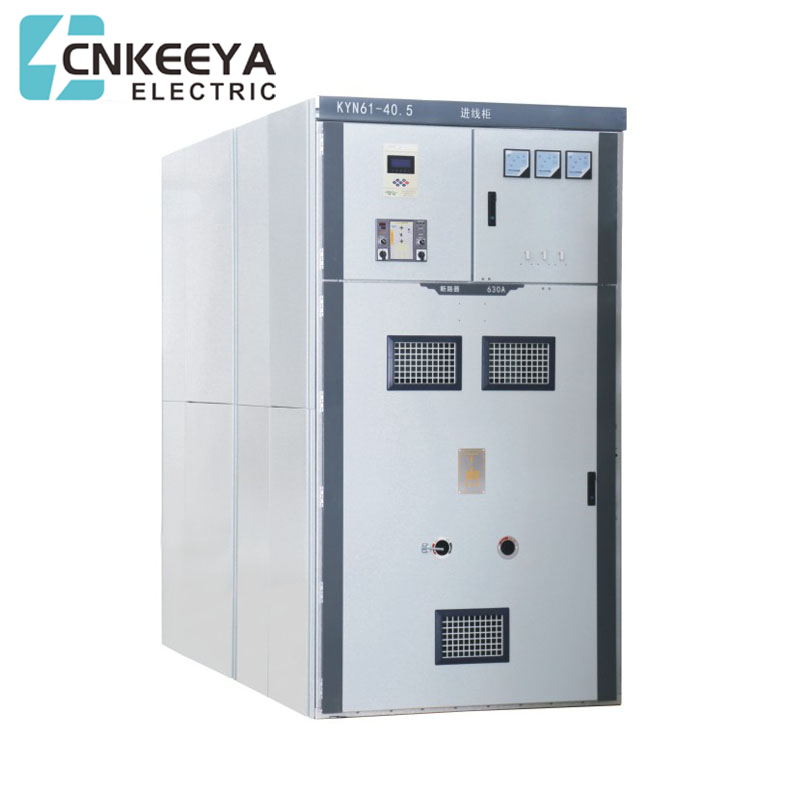

Thiết bị đóng cắt bọc kim loại AC có thể tháo rời KYN61-40.5 (Z) (sau đây gọi là thiết bị đóng cắt) là một bộ hoàn chỉnh các thiết bị phân phối điện trong nhà loại AC 50Hz ba pha với điện áp định mức 40,5KV. Nó chủ yếu được sử dụng cho các nhà máy điện, trạm biến áp và các doanh nghiệp công nghiệp và khai thác mỏ để nhận và phân phối năng lượng điện nhằm kiểm soát, bảo vệ và giám sát mạch điện, đồng thời nó cũng có thể được sử dụng cho những nơi hoạt động thường xuyên. Thiết bị đóng cắt đáp ứng các tiêu chuẩn GB3906-2006, GB/T11022-2011 và DL/T404 -2018
● Cấu trúc tủ sử dụng loại lắp ráp, và cầu dao sử dụng cấu trúc kiểu xe đẩy tay Boor;
● Nó được trang bị một bộ ngắt mạch chân không cách điện bằng composite loại mới và có đặc điểm là khả năng thay thế lẫn nhau tốt và thay thế dễ dàng;
● Cơ cấu đẩy đai ốc vít được lắp đặt trong khung xe đẩy, có thể dễ dàng di chuyển xe đẩy và tránh vận hành sai làm hỏng cấu trúc động cơ đẩy;
● Mọi thao tác có thể được thực hiện khi cửa tủ đóng;
● Khóa liên động giữa công tắc chính, xe đẩy tay và cửa tủ công tắc áp dụng phương pháp khóa cơ học bắt buộc để đáp ứng chức năng "Ngăn chặn Pve";
● Phòng cáp có không gian rộng rãi và có thể kết nối nhiều dây cáp;
● Công tắc nối đất nhanh được sử dụng để nối đất và đóng ngắn mạch;
●Mức bảo vệ của vỏ là IP3X và mức bảo vệ là IP2X khi cửa phòng xe đẩy tay mở;
● Sản phẩm tuân thủ GB3906-2006, DL/T404-2018 và đề cập đến tiêu chuẩn quốc tế IEC298.
● Nhiệt độ môi trường: giới hạn trên +40oC và giá trị trung bình đo được trong vòng 24 giờ không vượt quá 35oC, giới hạn dưới -10oC;
● Độ cao: không quá 1000m so với mực nước biển;
● Độ ẩm tương đối: trung bình ngày không quá 95%, trung bình tháng không quá 90%;
● Cường độ động đất: không quá 8 độ;
● Áp suất hơi nước: trung bình ngày không quá 2,2kPa và trung bình tháng không quá 1,8kPa;
● Môi trường xung quanh: không có nguy cơ cháy nổ, không gây ô nhiễm nghiêm trọng, không bị ăn mòn hóa học hoặc rung lắc mạnh.
Thông số kỹ thuật chính của tủ công tắc chân không
| KHÔNG. | Mục | Đơn vị | Giá trị |
| 1 | Điện áp định mức | kV | 40.5 |
| 2 | Đánh giá hiện tại | A | 1250 1600 2000 |
| 3 | Tần số định mức | Hz | 50 |
| 4 | Dòng điện chịu được thời gian ngắn định mức | kA | 20 25 31,5 |
| 5 | Dòng điện chịu được đỉnh định mức | kA | 50 63 80 |
| 6 | Tần số công suất định mức chịu được điện áp | kV | 95/1 phút |
| 7 | Điện áp chịu xung sét định mức | kV | 185 |
| 8 | Thời gian ngắn mạch định mức | s | 4 |
| 9 | Mức độ bảo vệ | kA | IP3X |
Thông số kỹ thuật chính của máy cắt chân không
| KHÔNG. | Mục | Đơn vị | Giá trị |
| 1 | Điện áp định mức | kV | 40.5 |
| 2 | Tần số định mức | Hz | 50 |
| 3 | Tần số công suất định mức chịu được điện áp | kV | 95/1 phút |
| 4 | Điện áp chịu xung sét định mức | kV | 185 |
| 5 | Đánh giá hiện tại | A | 1250 1600 2000 |
| 6 | Dòng điện chịu được thời gian ngắn định mức | kA | 20 25 31,5 |
| 7 | Dòng điện ngắn mạch định mức | kA | 20 25 31,5 |
| 8 | Dòng điện chịu được đỉnh định mức | kA | 50 63 80 |
| 9 | Thời gian ngắn mạch định mức | bệnh đa xơ cứng | 4 |
| 10 | Thời gian mở cửa | bệnh đa xơ cứng | 30 |
| 11 | Thời gian đóng cửa | bệnh đa xơ cứng | 50 |
| 12 | Thời gian cắt ngắn mạch định mức | Thời gian | 20 |
| 13 | Tuổi thọ cơ khí | Thời gian | 10000 |
● Chiều cao phòng điện: ≥4500mm;
● Khoảng cách giữa mặt sau của tủ và tường: ≥1500mm;
● Độ phẳng của khung móng: ≤ 1mm/m2;
● Thép kênh nhúng của móng không được cao hơn mặt đất quá 3 mm;
● Có thể thi công Pxed trên nền bằng cách bắt vít hoặc hàn; Thiết bị đóng cắt nặng khoảng1800kg;
● Chiều rộng hành lang vận hành thiết bị đóng cắt (cột đơn): ≥3000mm, cột đôi (mặt đối mặt) ≥4000mm.
Vui lòng ghi rõ khi đặt hàng:
● Số giải pháp mạch chính, mục đích, sơ đồ hệ thống đường dây đơn, sơ đồ bố trí và sơ đồ bố trí phòng phân phối;
● Sơ đồ nối dây mạch phụ trợ, sơ đồ bố trí thiết bị đầu cuối;
● Loại, thông số kỹ thuật và số lượng các bộ phận điện trong thiết bị đóng cắt;
● Yêu cầu về chức năng điều khiển, đo lường và bảo vệ của thiết bị đóng cắt cũng như các thiết bị chốt và tự động khác;
● Nếu cần kết nối khay xe buýt giữa thiết bị đóng cắt hoặc tủ đường dây đầu vào, thì phải cung cấp Dữ liệu như khả năng chịu tải định mức của khay xe buýt, khoảng cách của khay xe buýt và chiều cao tính từ mặt đất;
● Khi cần phụ kiện, phụ tùng thay thế, phải nêu rõ model và số lượng;
● Thiết bị đóng cắt được sử dụng trong điều kiện môi trường đặc biệt phải được nêu chi tiết khi đặt hàng.
