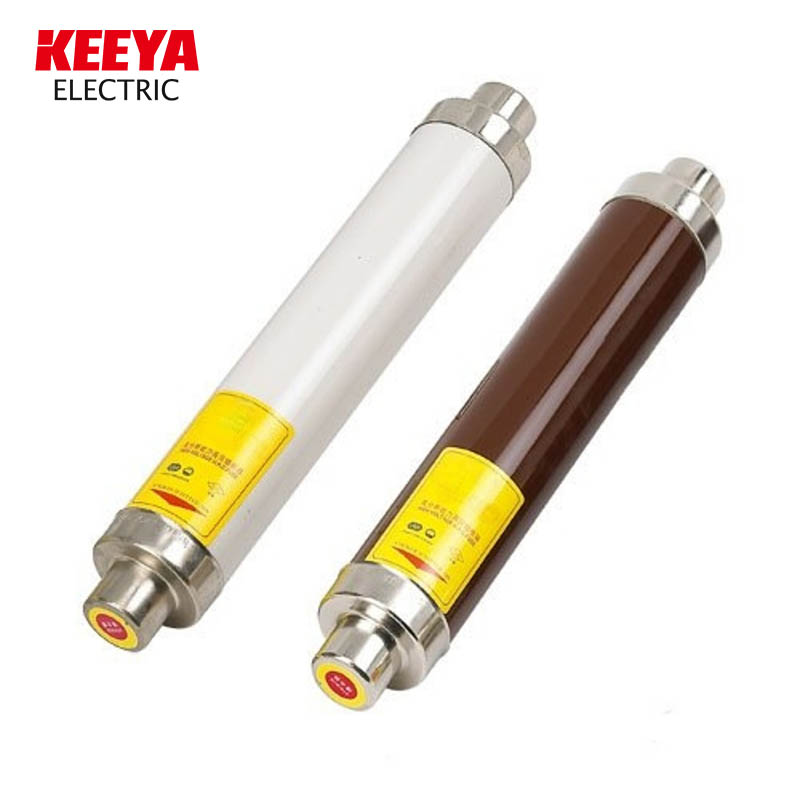

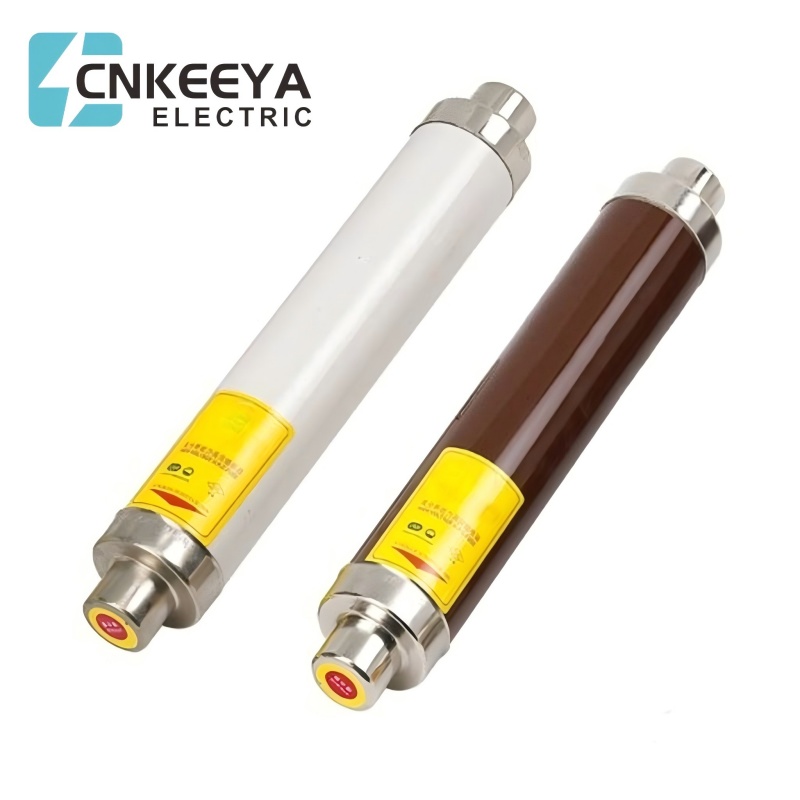

Cầu chì điện áp cao Cầu chì giới hạn dòng DIN XRNT 63A HRC Cầu chì IEC60282 12KV 24KV 36kv
Cầu chì HRC (cầu chì có khả năng đứt cao) là một loại cầu chì, trong đó dây cầu chì mang dòng điện ngắn mạch trong một khoảng thời gian nhất định.
Nếu xảy ra lỗi trong mạch thì nó sẽ tắt. Cầu chì HRC được làm bằng thủy tinh hoặc một số loại hợp chất hóa học khác. Vỏ cầu chì có thể được đóng chặt để tránh không khí từ khí quyển. Ở cả hai bên của cầu chì, vỏ gốm được làm bằng nắp kim loại được hàn bằng dây bạc dễ nóng chảy. Vỏ của nó bao gồm một số không gian được bao quanh bởi dây hoặc phần tử của cầu chì.
Trong điều kiện bình thường, dòng điện chạy qua cầu chì không cung cấp đủ năng lượng để làm mềm phần tử. Nếu dòng điện lớn chạy qua cầu chì thì nó sẽ làm tan chảy phần tử của cầu chì trước khi dòng điện sự cố đạt cực đại.
Khi cầu chì ở trạng thái quá tải thì phần tử của cầu chì sẽ không bị đứt tuy nhiên nếu tình trạng này tồn tại trong thời gian dài thì vật liệu như Eutectic sẽ hòa tan và làm đứt phần tử của cầu chì. Khi cầu chì ở trạng thái ngắn mạch thì các phần mỏng của phần tử cầu chì có diện tích nhỏ hơn sẽ phân hủy nhanh & sẽ vỡ ra trước vật liệu eutectic.
Vì vậy đây là lý do để đưa ra những hạn chế trong thành phần HRC Fuse.
Cấu tạo của cầu chì HRC bao gồm vật liệu có thân chịu nhiệt cao như gốm. Thân gốm này bao gồm các nắp đầu bằng kim loại được hàn thông qua một bộ phận mang dòng điện bạc.
Không gian bên trong của thân cầu chì được lấp đầy bằng vật liệu bột làm đầy. Ở đây vật liệu được sử dụng trong việc này là thạch anh, thạch cao Paris, bụi, đá cẩm thạch, phấn, v.v. Vì vậy đây là lý do dòng điện không thể quá nóng. Nhiệt sinh ra làm bay hơi phần tử nóng chảy. Phản ứng hóa học sẽ xảy ra giữa năng lượng nạp và hơi bạc tạo ra vật liệu có điện trở suất cao giúp giảm hồ quang trong cầu chì.
Nói chung, đồng hoặc bạc được sử dụng làm phần tử cầu chì vì điện trở suất thấp. Phần tử này thường có hai hoặc nhiều phần. Phần tử cầu chì thường có hai phần trở lên được kết nối thông qua các khớp thiếc. Điểm nóng chảy của thiếc là 2400 C, thấp hơn điểm nóng chảy của bạc là 980°C. Do đó, điểm nóng chảy của các mối nối thiếc giúp cầu chì không bị nhiệt độ cao trong điều kiện ngắn mạch và quá tải.
