Máy biến dòng điện

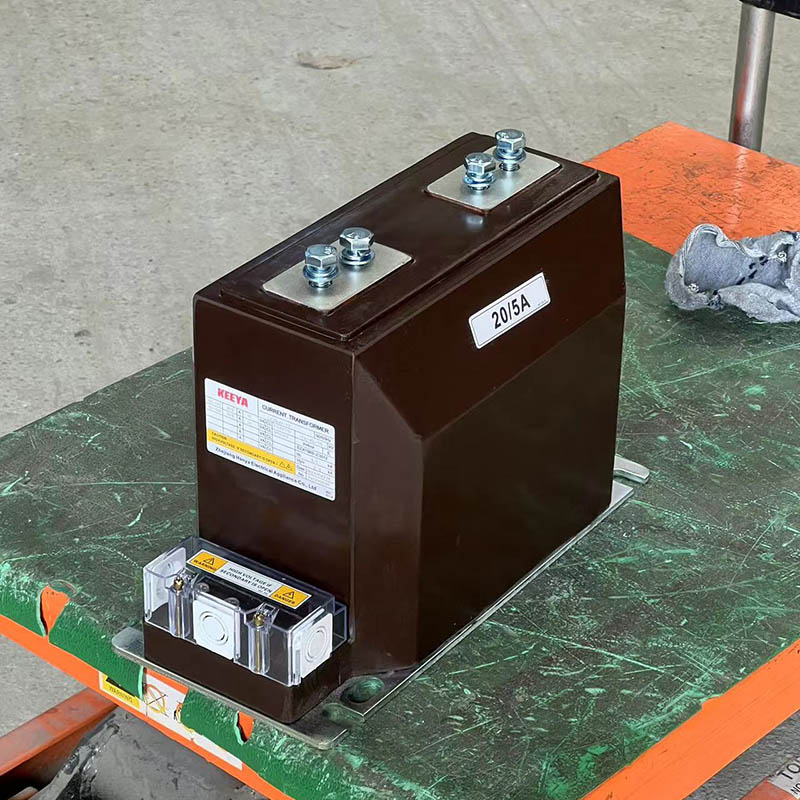

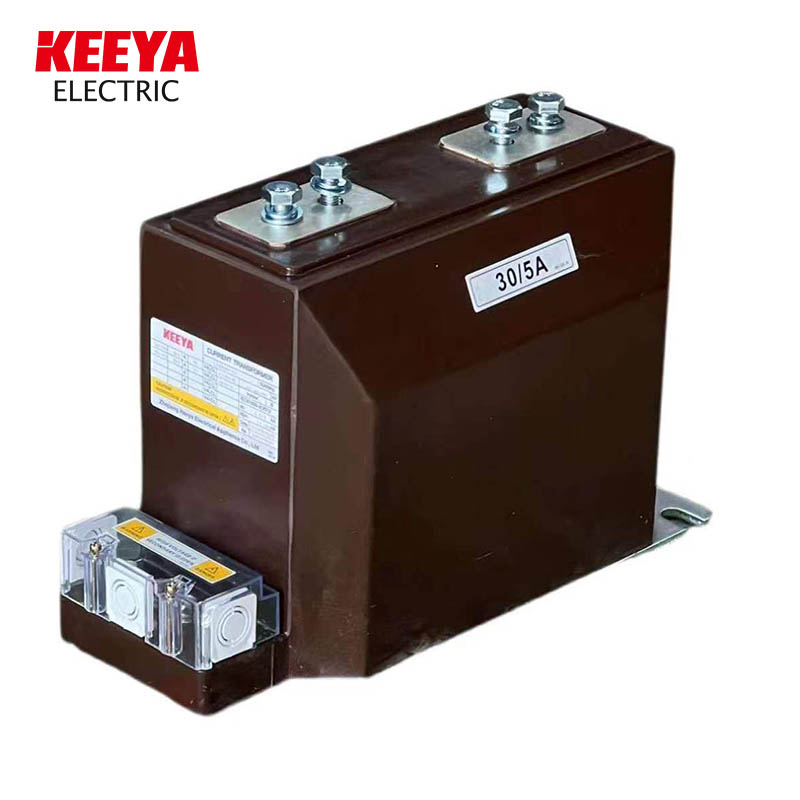

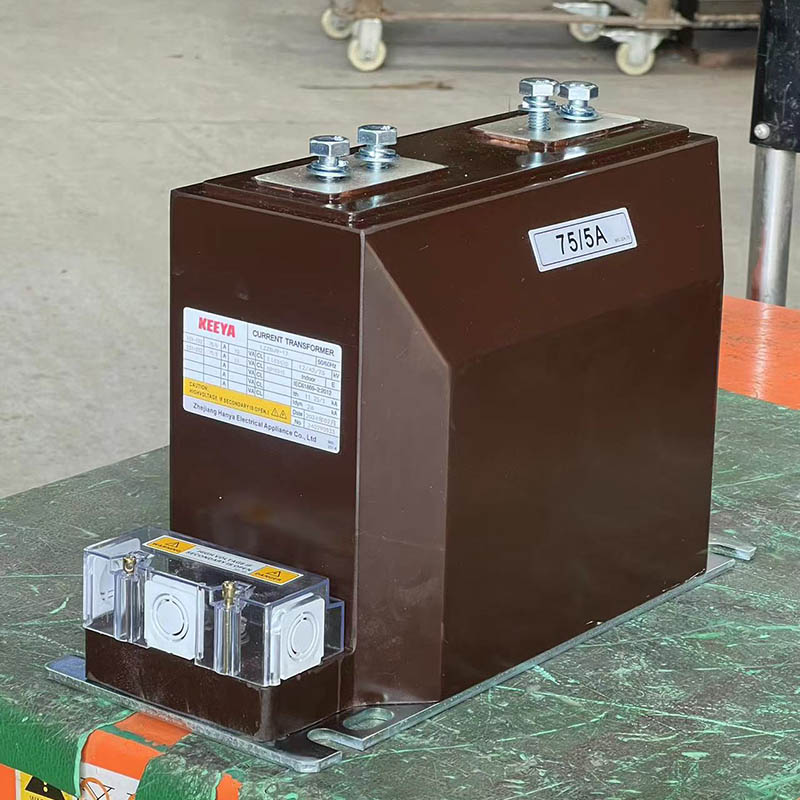

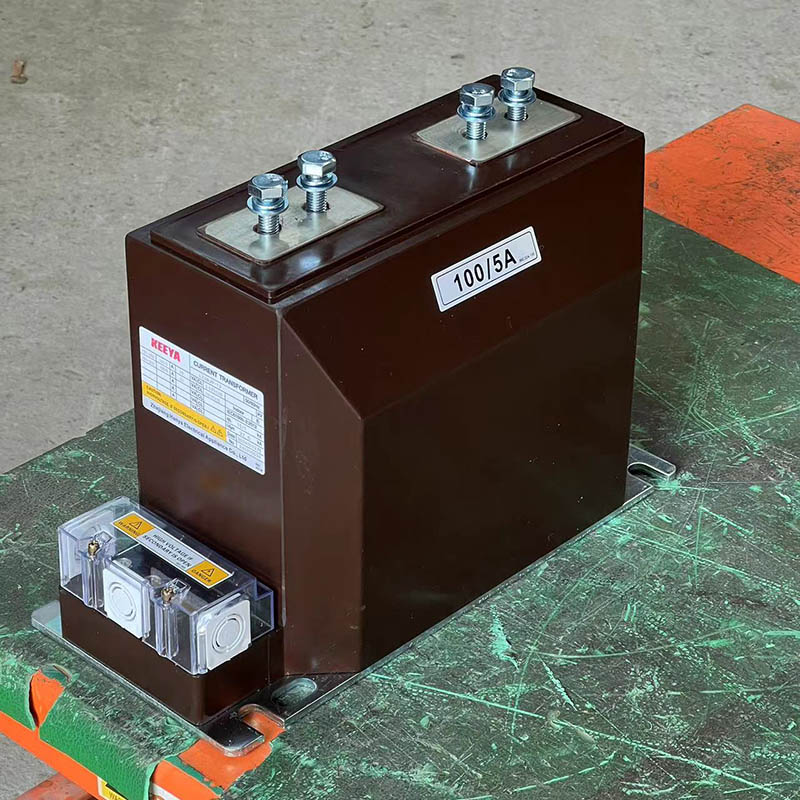

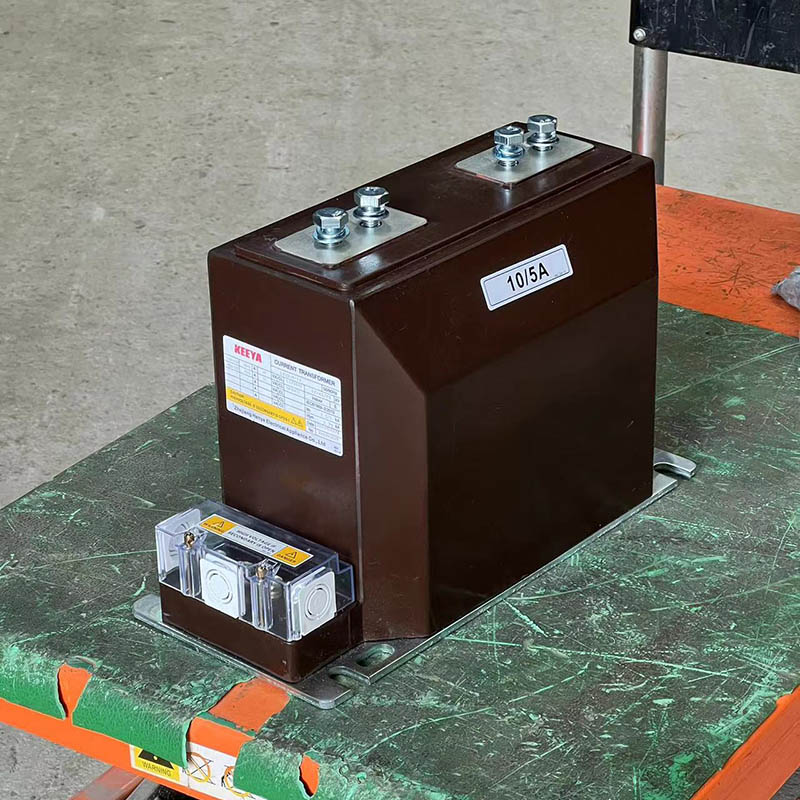

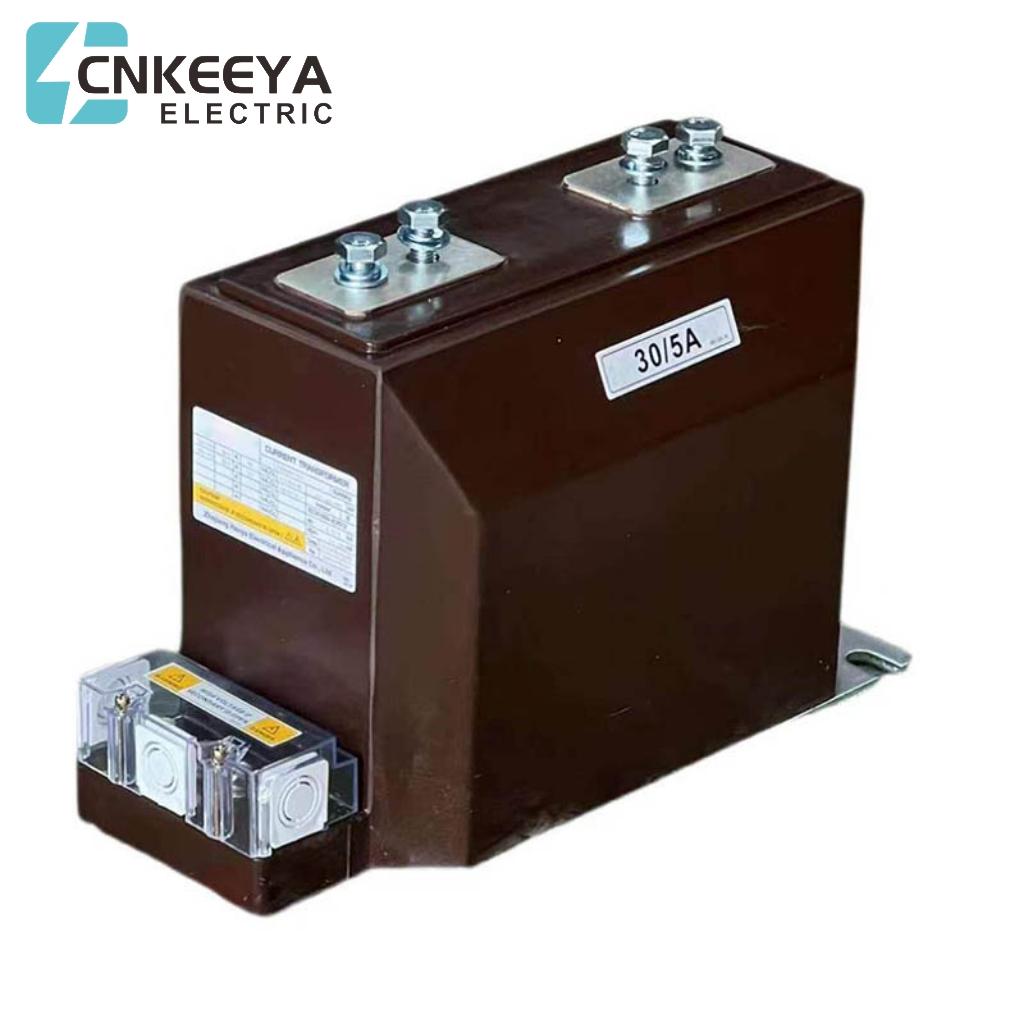

Máy biến dòng LZZBJ9-12 là sản phẩm hoàn chỉnh trong nhà cách điện bằng nhựa epoxy loại trụ, thích hợp để đo dòng điện và năng lượng cũng như bảo vệ rơle trong thiết bị đóng cắt gắn giữa hoặc các loại thiết bị đóng cắt khác, trong các hệ thống điện có tần số định mức 50Hz và điện áp định mức 10kV và dưới đây. Loại máy biến dòng này là một cấu trúc trụ được bao bọc hoàn toàn bằng nhựa epoxy, có khả năng chống ô nhiễm và độ ẩm. Siết chặt vít một lần trong quá trình lắp đặt để đảm bảo tiếp xúc đáng tin cậy.

Giống như bất kỳ máy biến áp nào, máy biến dòng có cuộn sơ cấp, lõi và cuộn thứ cấp, mặc dù một số máy biến áp (bao gồm cả máy biến dòng) sử dụng lõi không khí. Về nguyên tắc, sự khác biệt duy nhất giữa máy biến dòng và máy biến điện áp (loại thông thường) là máy biến dòng được cấp nguồn bằng dòng điện "không đổi", trong khi máy biến dòng được cấp nguồn bằng điện áp "không đổi", trong đó "không đổi" có ý nghĩa lý thuyết nghiêm ngặt về mạch điện. .

Phương pháp nối dây của máy biến dòng được xác định theo yêu cầu vận hành của tải mà nó được kết nối. Các phương pháp nối dây được sử dụng phổ biến nhất là sao một pha, sao ba pha và sao không hoàn chỉnh.

Chữ cái đầu tiên: L – Máy biến dòng điện

Chữ thứ hai: A – Kiểu xuyên tường; loại trụ Z; M - loại thanh cái; D – Kiểu quay vòng một lần; Cấu trúc chữ V ngược; Trình tự J-Zero

Được sử dụng để phát hiện nối đất; W – Chống ô nhiễm; Loại tiếp xúc với cuộn dây R

Chữ thứ ba: Z - loại đúc nhựa epoxy; C – Cách nhiệt bằng gốm; Q – Môi chất cách nhiệt bằng khí; W - Chuyên dụng để bảo vệ máy vi tính

Chữ cái thứ tư: B - với mức độ bảo vệ; C – Bảo vệ vi sai; cấp độ D-D; loại gia cố Q; ZG được gia cố bằng chữ J

Chữ số thứ năm: cấp điện áp, số seri sản phẩm
