Đơn vị chính

Trong một mạng lưới phân phối, các đơn vị chính của RING đóng vai trò quan trọng trong việc thiết lập các kết nối. Họ tạo ra một vòng lặp bằng cách liên kết các nguồn cấp dữ liệu, giám sát và xác định bất kỳ lỗi hoặc trục trặc nào ở cả hai kết thúc máy biến áp cấp nguồn và phân phối. Điều này đảm bảo nguồn điện liền mạch và không bị gián đoạn cho tiện ích với mức giảm điện áp tối thiểu, đảm bảo một nguồn điện đáng tin cậy.

Định nghĩa đơn vị chính của vòng (RMU)

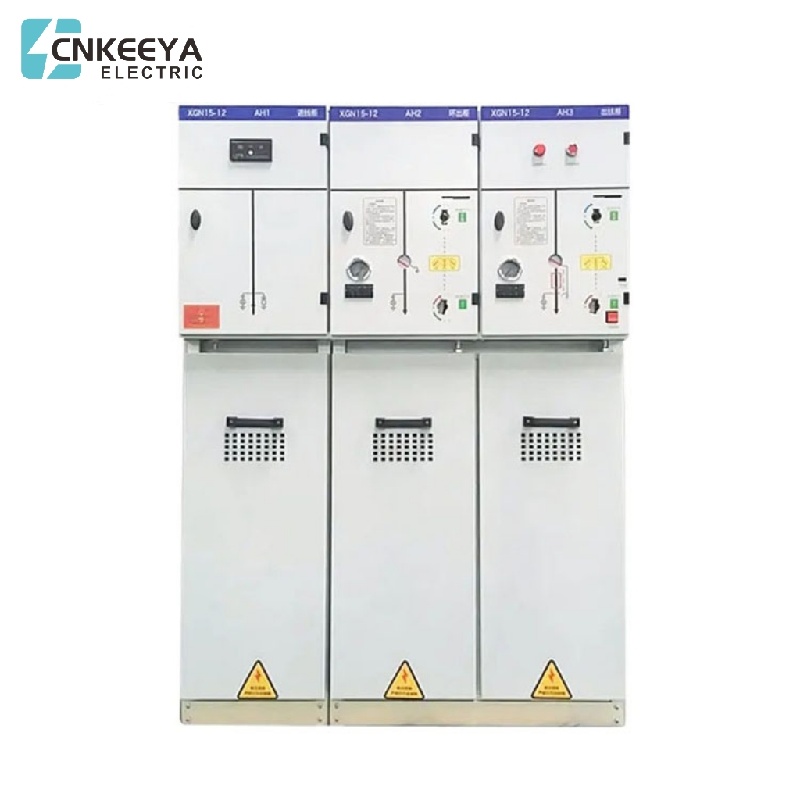

Tủ RMU (đơn vị chính của RING), còn được gọi là tủ điện áp trung bình, là một thiết bị điện toàn diện được thiết kế để kết nối, đo và kết hợp bộ ngắt loại cố định với khả năng bảo vệ biến áp.

Các tủ này được đặc trưng bởi kích thước nhỏ gọn, độ tin cậy cao, tính năng an toàn, dễ bảo trì, và các tùy chọn mở rộng và thay thế đơn giản. Tùy thuộc vào nhu cầu cụ thể, RMU được cung cấp trong các cấu hình điện áp khác nhau, phục vụ cho cả các yêu cầu lắp đặt trong nhà và ngoài trời.

Cấu trúc của đơn vị chính của vòng (RMU)

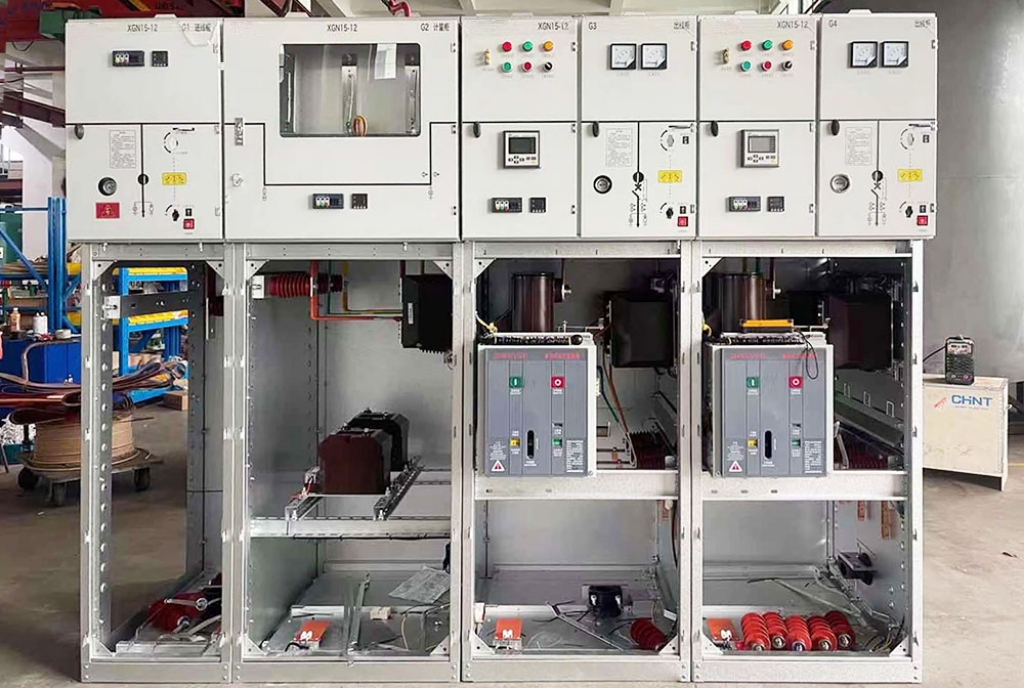

Tủ RMU được cấu trúc với các ngăn đầu ra và cáp đầu vào riêng biệt, được liên kết bằng cách phân lập bộ ngắt và cáp mở rộng cho các máy biến áp thông qua việc sử dụng bộ ngắt tải và cầu chì bảo vệ.

Về cơ bản, các thành phần chuyển đổi, bao gồm bộ ngắt tải, máy móc cắt, dao đất, thanh cái và thiết bị đầu cuối, được đặt an toàn trong bình khí SF6 được xây dựng từ vật liệu có khả năng chống lại các yếu tố môi trường như bụi bẩn, dầu và dầu mỡ, đảm bảo phòng ngừa ăn mòn.

Tủ RMU được thiết kế với các ngăn riêng biệt được kết nối và chia. Các tủ này tuân thủ các tiêu chuẩn của RMU, có sẵn trong các cấu hình với hai, bốn hoặc sáu ngăn, tùy thuộc vào các yêu cầu cụ thể được khách hàng nêu.

Trong lịch sử, cách tiếp cận phổ biến để bảo vệ các máy biến áp điện áp trung bình/thấp trong lưới phân phối liên quan đến sự kết hợp chung của cầu chì và dao cắt. Phương pháp này được biết đến với tính đơn giản và hiệu quả chi phí. Ngược lại, bộ ngắt mạch thường được dành riêng cho các trạm điện áp cao/trung bình (HV/MV), thay vì được sử dụng rộng rãi trong các trạm điện áp trung bình/thấp (MV/LV).

Một số tính năng của bánh răng chuyển đổi RMU như sau:

- Compact và niêm phong, nó có một dấu chân nhỏ với lớp cách nhiệt để tăng cường an toàn.

- Được thiết kế cho các hệ thống 11kV/33kV, thường được đánh giá ở mức 630 A với xếp hạng gián đoạn 21KA.

- Được trang bị ba tùy chọn cách nhiệt: dầu, không khí và cách nhiệt SF6 được áp dụng rộng rãi.

- Thường được cấu hình với hai dòng đến và một đường đi, và ngược lại.

- Bao gồm các thiết bị bảo vệ và đo lường riêng biệt cho chức năng bổ sung.

- Thích hợp cho cả ứng dụng trong nhà và ngoài trời, cung cấp tính linh hoạt trong cài đặt.

- Giảm thiểu các mối nguy hiểm liên quan đến lửa, ưu tiên an toàn trong hoạt động.

● Tham số kỹ thuật
