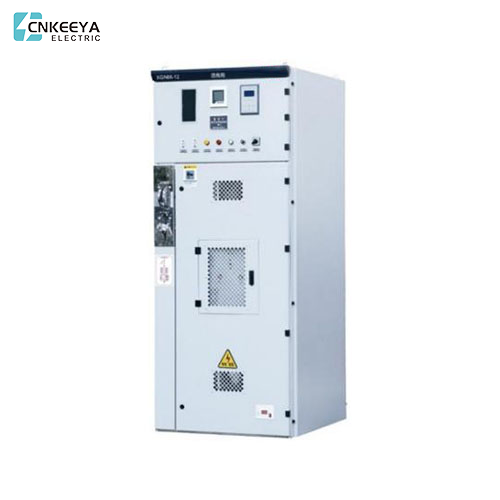

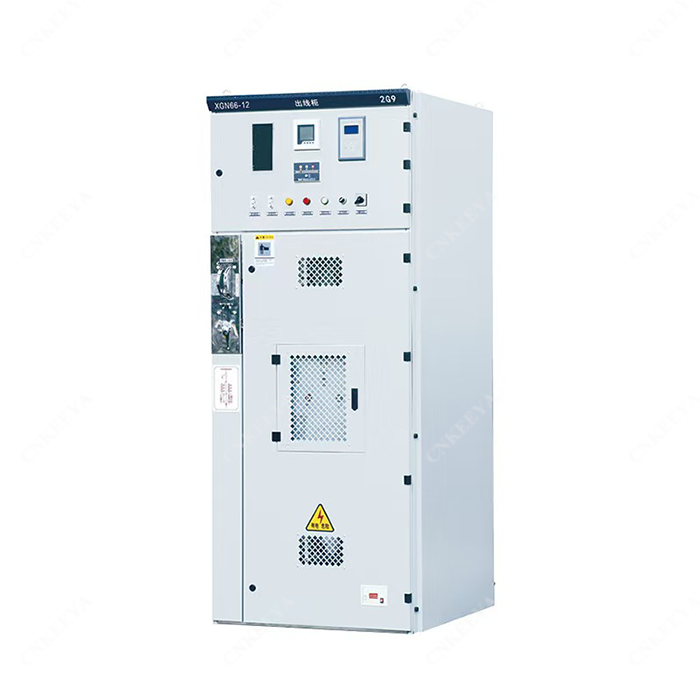

XGN66-12KV thiết bị đóng cắt

Trong lĩnh vực của các giải pháp điện chất lượng cao, Keya, có trụ sở tại Trung Quốc, nổi bật như một nhà cung cấp có uy tín, được minh họa bằng thiết bị chuyển mạch XGN66-12KV nâng cao của họ. Được thiết kế với độ chính xác và tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt, thiết bị chuyển mạch này phản ánh cam kết của Keya về sự xuất sắc trong lĩnh vực này. Sê-ri XGN66 giới thiệu công nghệ tiên tiến và sự khéo léo vượt trội, làm cho nó trở thành một lựa chọn đáng tin cậy cho các hệ thống phân phối điện. Là một người chơi chính trong ngành, Keya tiếp tục đóng góp vào sự tiến bộ của cơ sở hạ tầng điện với các giải pháp thiết bị chuyển đổi tiên tiến của họ, đảm bảo hiệu suất hiệu quả và đáng tin cậy trong các ứng dụng khác nhau.

XGN66-12 Kiểu thiết bị đóng cắt cố định (sau đây gọi là thiết bị đóng cắt S) phù hợp với hệ thống AC 50Hz ba pha 3,6 ~ 12kV khi thiết bị nhận và phân phối năng lượng điện, nó được sử dụng cho các nơi hoạt động thường xuyên và để tái tạo công tắc dầu được trang bị. Hệ thống xe buýt bao gồm hệ thống xe buýt đơn và hệ thống phần xe buýt.

Điều kiện dịch vụ

● Nhiệt độ môi trường: tối đa + 40 ° 100, tối thiểu -15 ° 100;

● Độ cao: không quá 1000m;

● Độ cao: không quá 1000m;

● Độ ẩm tương đối: Trung bình hàng ngày không quá 95%, trung bình hàng tháng không quá 90%;

● cường độ động đất: 8 hoặc ít hơn;

● Thay vì không có rủi ro trước hoặc nổ, không có ô nhiễm nghiêm trọng, không ăn mòn hóa học và không có rung động bạo lực.

Tham số kỹ thuật

Cấu trúc sản phẩm

● Sơ đồ cho thiết bị đóng cắt (Hình 1)

● Đạo cầu là cấu trúc cố định kiểu hộp và thân thiết bị đóng cắt được hàn bằng các tấm mỏng và sắt góc. Phần trên của phía sau của thiết bị đóng cắt là khoang xe buýt chính và phần trên của ngăn được trang bị thiết bị giải phóng áp suất; Phần trên của mặt trước là một ngăn rơle và xe buýt nhỏ có thể được kết nối từ phía dưới của khoang bằng cáp. Các phần giữa và dưới của thiết bị đóng cắt được kết nối. Khoang xe buýt được kết nối điện với phần giữa và phần dưới thông qua công tắc cách ly GN30; Phần giữa được cài đặt với bộ ngắt mạch chân không và phần dưới được cài đặt với công tắc nối đất hoặc công tắc cách ly phía đầu ra; Phần phía sau được cài đặt với một máy biến áp hiện tại, máy biến áp điện áp và một bộ điều khiển sét. Cáp chính thoát ra từ phần dưới của phía sau thiết bị đóng cắt; Một xe buýt nối đất được sắp xếp ở dưới cùng của thiết bị đóng cắt, chạy qua toàn bộ hàng thiết bị đóng cắt; Công tắc cách ly và công tắc nối đất được vận hành ở phía trước bên trái của thiết bị đóng cắt.

● Thiết bị đóng cắt áp dụng thiết bị khóa cơ học tương ứng, cấu trúc khóa rất đơn giản, hoạt động thuận tiện và các phòng ngừa PVE là đáng tin cậy.

● Chỉ sau khi bộ ngắt mạch thực sự bị ngắt kết nối, tay cầm có thể được rút ra khỏi vị trí "làm việc" và rẽ phải vào vị trí khóa "ngắt kết nối" để mở và đóng công tắc cách ly, ngăn chặn việc mở và đóng công tắc cách ly bị tải.

● Khi bộ ngắt mạch và cách ly trên và dưới ở trạng thái đóng và tay cầm ở "vị trí làm việc ', cửa thiết bị đóng cắt phía trước không thể được mở để ngăn chặn sự vô tình vào khoang trực tiếp.

● Khi bộ ngắt mạch và các công tắc cách ly trên và dưới đều ở trạng thái đóng, tay cầm không thể được chuyển sang vị trí "bảo trì" hoặc "phá vỡ" để tránh mở bộ ngắt mạch. Khi tay cầm ở vị trí "phá vỡ", chỉ tách rời khỏi bộ phân cách trên và dưới.

● Khi không mở được sự cô lập trên và dưới, công tắc nối đất không thể được đóng và tay cầm không thể được xoay từ vị trí "ngắt kết nối và khóa" đến vị trí "kiểm tra", có thể ngăn dây nối đất sống. Lưu ý: Theo giải pháp thiết bị đóng cắt khác nhau, một số giải pháp không có sự cô lập thấp hơn hoặc sự cô lập thấp hơn được thay thế bằng một công tắc nối đất, và khóa và phòng ngừa trước có thể đáp ứng các yêu cầu.

Kích thước cài đặt và sơ đồ cơ bản

● Tham khảo hình (2) Đối với nền tảng cài đặt, thép Kênh nền tảng nhô ra 1-3mm từ mặt đất, độ không đồng đều trên mỗi mét không được vượt quá 1,5mm và chiều dài đầy đủ không được vượt quá 5 mm.

● Đặt thiết bị đóng cắt trên nền tảng theo thứ tự và điều chỉnh vị trí cài đặt. Sau đó, nó với các bu lông M12 hoặc hàn điểm, và thắt chặt thiết bị đóng cắt bằng bu lông M8.

● Sau khi tháo rời tấm nắp để lắp đặt xe buýt chính và cáp chính, bề mặt tiếp xúc của các thiết bị đầu cuối phải được làm sạch và phủ bằng thạch dầu trung tính. Sau khi lắp đặt, vui lòng chặn lỗ cáp chính.

● Kết nối thanh bus mặt đất gián tiếp của thiết bị đóng cắt để biến nó thành một cơ thể dọc theo hướng sắp xếp của thiết bị đóng cắt. Kiểm tra xem việc nối đất có bị thiếu hay không, liệu vòng nối đất có liên tục hay không và điện trở nối đất không nên lớn hơn 10.

● Cài đặt cáp thứ cấp. Cáp được giới thiệu từ phía dưới phía trước của thiết bị đóng cắt, đi vào phòng rơle dọc theo tường bên và được gõ trên khối đầu cuối; sau khi lắp đặt, lỗ cáp phải được chặn.

● Làm sạch bụi và mảnh vụn bên trong thiết bị đóng cắt.

Thông tin giao hàng

Nhà sản xuất sẽ cung cấp các tài liệu và tệp đính kèm sau khi cung cấp:

● Danh sách vận chuyển;

● Giấy chứng nhận chất lượng sản phẩm và báo cáo kiểm tra nhà máy;

● Hướng dẫn sử dụng;

● Bản vẽ điện có liên quan;

● Hướng dẫn sử dụng thành phần chính;

● Khóa cửa tủ, tay cầm vận hành và phụ tùng được chỉ định trong hợp đồng.

Chuyển đổi kích thước phác thảo tủ

Hướng dẫn đặt hàng

● Sơ đồ giải pháp nối dây chính và sơ đồ sắp xếp giải pháp nối dây chính.

● Sơ đồ sơ đồ mạch thứ cấp, sơ đồ nối dây, sơ đồ nối dây đầu cuối.

● Danh sách các thiết bị chính và phụ.

● Chuyển vị trí tủ và vị trí khay xe buýt và cáp.

● Vui lòng đàm phán với công ty của chúng tôi cho bất kỳ điều kiện dịch vụ đặc biệt nào của bộ phận và thiết bị dự phòng.
