Loại hộp Thiết bị đóng cắt cố định bằng kim loại

Với tư cách là nhà sản xuất, chúng tôi chú trọng đến hiệu quả chi phí để đảm bảo khách hàng nhận được sản phẩm chất lượng cao mà không ảnh hưởng đến ngân sách của họ. Thiết bị chuyển mạch bọc kim loại cố định loại hộp của Keeya thể hiện sự cống hiến của chúng tôi trong việc cung cấp các giải pháp kinh tế nhưng mạnh mẽ, khiến nó trở thành lựa chọn ưu tiên cho những ai đang tìm kiếm giải pháp thiết bị đóng cắt đáng tin cậy và giá cả phải chăng trong các ứng dụng đa dạng.

Thiết bị chính vòng tròn bọc kim loại Pxed loại hộp HXGN15-12 (gọi tắt là thiết bị chính) phù hợp với hệ thống điện AC 50Hz, 12kV t được sử dụng rộng rãi trong mạng vòng cáp ác công nghiệp và thiết bị đầu cuối cung cấp điện. Đặc biệt thích hợp cho các trạm biến áp thứ cấp nhỏ, trạm chuyển mạch, phân phối dân cư đô thị, doanh nghiệp công nghiệp và khai thác mỏ, trung tâm mua sắm, sân bay, tàu điện ngầm, phát điện gió, bệnh viện, sân vận động, đường sắt và những nơi khác.

Điều kiện dịch vụ

● Độ cao: ≤ 1000m(Có thể lưu ý yêu cầu đặc biệt khi đặt hàng, hiện tại có 6 nhóm hoạt động ở độ cao 5200m).

● Nhiệt độ môi trường xung quanh: -35oC ~+45oC, chênh lệch nhiệt độ trung bình tối đa hàng ngày ≤ 25°C. Độ ẩm tương đối trung bình hàng ngày không được vượt quá 95% và độ ẩm tương đối trung bình hàng tháng không được vượt quá 90%.

● Khả năng chịu địa chấn: 8 độ.

● Ở nơi không có rung động và va đập mạnh và không có nguy cơ ăn mòn hóa học hoặc nổ trước.

Tiêu chuẩn điều hành

● GB3906-2006 Thiết bị đóng cắt và điều khiển bọc kim loại dòng điện xoay chiều cho điện áp định mức trên 3,6kV trở lên và bao gồm 40,5kV

● Thiết bị đóng cắt và điều khiển có vỏ bọc bằng kim loại A.C. IEC 60298 dùng cho điện áp định mức trên 1kV trở lên và bao gồm 52 kV

● GB/T 11022-2011 Thông số kỹ thuật chung cho các tiêu chuẩn thiết bị đóng cắt và điều khiển điện áp cao

Tính năng sản phẩm

Ngoại hình đẹp và nhỏ gọn, mức độ bảo vệ của vỏ cao hơn IP3X sau khi lắp ráp tủ.

● Các bộ phận trên và dưới có dạng mô-đun, dễ lắp đặt và bảo trì.

● Giá đỡ tủ sử dụng kết cấu đinh tán để đảm bảo độ bền của tủ.

● Phòng điện áp thấp tích hợp để lắp các bộ phận thứ cấp và phòng đo có thể mở rộng để lắp thêm các thiết bị bảo vệ thứ cấp. Có sẵn các kênh giảm áp để lắp đặt.

● Nó sử dụng công tắc tải không cần bảo trì cách điện bằng khí SF6, có hiệu quả kinh tế và độ tin cậy tốt. Dễ dàng hoạt động.

● Với thiết bị khóa liên động phòng ngừa trước hoàn chỉnh, hiệu suất lắp đặt cao.

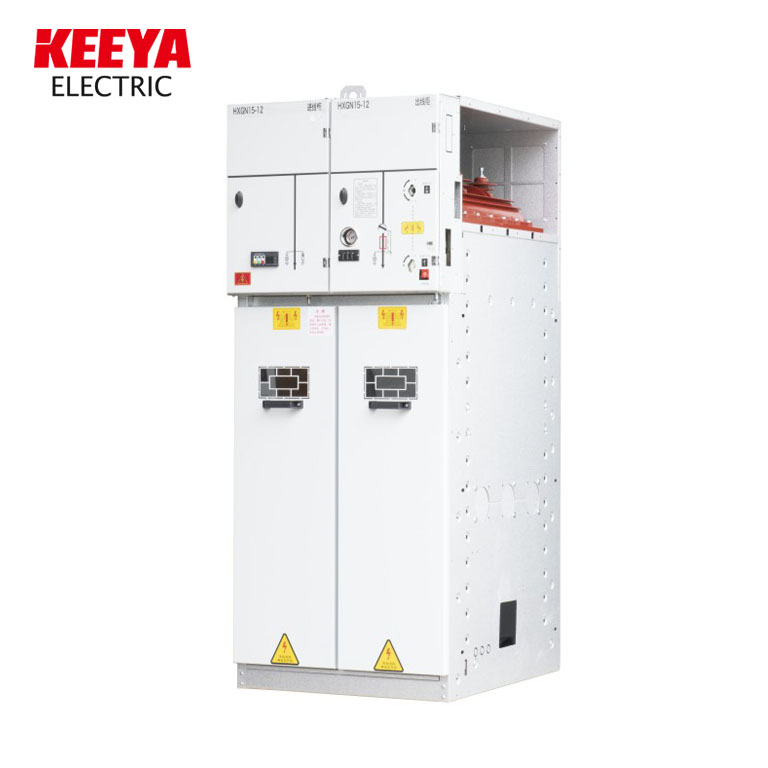

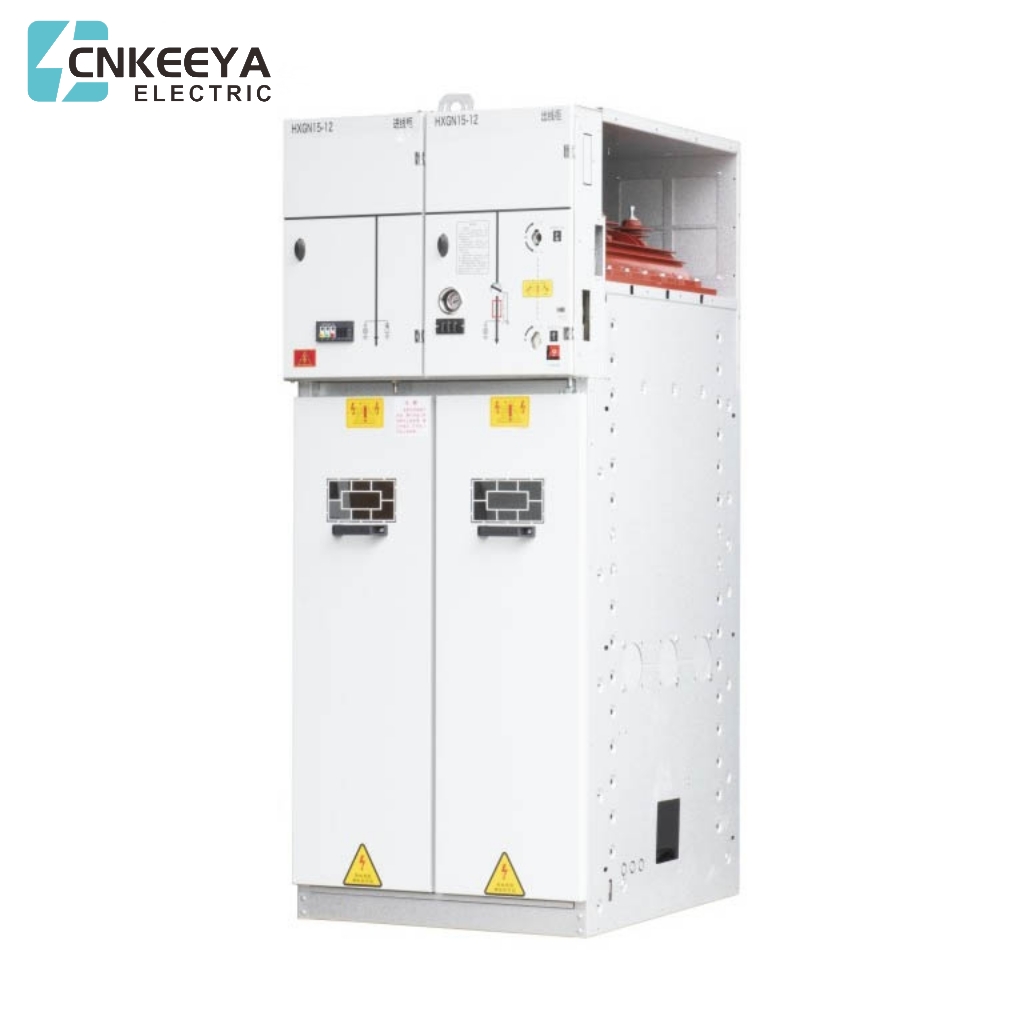

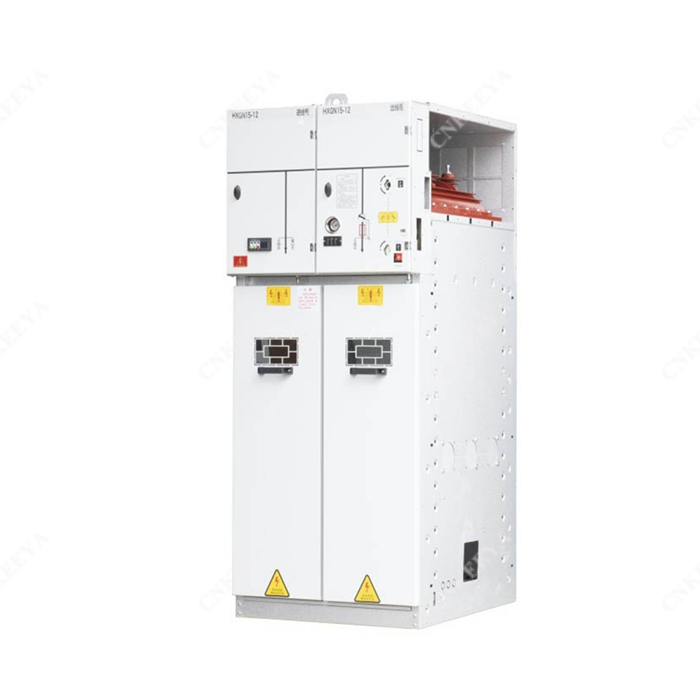

HXGN15-12

Thiết bị đóng cắt cố định bọc kim loại dạng hộp

Cơ cấu sản phẩm

● Cấu trúc tổng thể

● Thiết bị chính dạng vòng bao gồm phòng thanh cái, công tắc tải (hoặc phòng cầu dao), phòng cáp, máy vận hành, cơ cấu khóa liên động và phòng điều khiển điện áp thấp, cũng như các mạch đo lường hoặc đo lường. Mỗi ngăn được ngăn cách bằng các tấm thép để tránh ảnh hưởng tới các ngăn bên cạnh.

● Phòng xe buýt

Phòng bus được bố trí ở phần trên của thiết bị đóng cắt, tại đây các bus chính được nối với nhau và chạy qua toàn bộ dãy thiết bị đóng cắt. Các xe buýt được bố trí theo chiều ngang và có thể dễ dàng mở rộng.

● Phòng chuyển mạch chính

a.Phòng công tắc tải: Có một công tắc tải trong phòng chuyển mạch. Vỏ của công tắc tải được làm bằng nhựa epoxy, chứa khí SF6 làm môi trường cách điện và dập tắt hồ quang. Ở đầu cuối của trục vận hành, có là hai nắp cuối bằng nhựa đúc ép nóng trong suốt, qua đó có thể quan sát được trạng thái tiếp xúc. Máy đo mật độ khí SF6 hoặc máy đo mật độ khí có tiếp điểm báo động có thể được lắp đặt trong phòng chuyển mạch theo yêu cầu của khách hàng

b.Phòng cầu dao: Phòng cầu dao nằm ở giữa thiết bị đóng cắt, có thể được trang bị cầu dao chân không đặc biệt hoặc cầu dao SF6 tùy theo nhu cầu của khách hàng. Công suất ngắt của nó có thể đáp ứng các hoạt động chuyển mạch và mạng nhánh thông thường và ngắt dòng điện ngắn mạch, v.v. trong những trường hợp đặc biệt. Bộ ngắt mạch chân không đặc biệt thích hợp cho các hệ thống mạng thường xuyên. Bộ ngắt mạch được trang bị cơ cấu vận hành lò xo với chức năng đóng lại, hoạt động đáng tin cậy và tuổi thọ cao.

● Phòng cáp

Ngăn cáp chủ yếu được sử dụng để kết nối cáp, do đó cáp một lõi hoặc ba lõi có thể được kết nối với các bản ghi cáp không được che chắn đơn giản nhất. Đồng thời, có nhiều không gian để chứa thiết bị chống sét, máy biến dòng và công tắc nối đất thấp hơn. Theo thiết kế tiêu chuẩn, cửa thiết bị đóng cắt có cửa sổ quan sát và thiết bị khóa liên động an toàn, tấm đáy của phòng cáp được trang bị nắp bịt kín và kẹp cáp có giá đỡ có kích thước phù hợp. Khung cửa trước của tấm dưới cùng của phòng cáp có thể được tháo ra để thuận tiện cho việc lắp đặt cáp.

● Cơ cấu vận hành, cơ cấu khóa liên động và phòng điều khiển điện áp thấp Buồng hạ thế có khóa liên động cũng có chức năng như một bảng điều khiển. Buồng hạ thế được trang bị cơ cấu vận hành lò xo với đèn báo vị trí và thiết bị khóa liên động cơ học. Nó cũng có thể được trang bị các tiếp điểm phụ, cuộn dây ngắt, cơ cấu ngắt khẩn cấp, thiết bị hiển thị trực tiếp điện dung, ổ khóa và thiết bị vận hành điện. Đồng thời, phòng hạ thế cũng có thể được sử dụng để lắp đặt mạch điều khiển, thiết bị ghi và rơle bảo vệ. Thiết bị đóng cắt rộng 750mm được trang bị hai phòng điện áp thấp giống hệt nhau, có thể trang bị thêm nhiều phụ kiện.

Thông số kỹ thuật

kích thước phác thảo

Sơ đồ cấu trúc

1. Cơ chế hoạt động

2. Công tắc tải

3. Thân tủ

4. Phòng dụng cụ

5. Vôn kế SF6

6. Chỉ báo điện áp cao

7. Cầu chì

8. Công tắc nối đất phía dưới

Hướng dẫn đặt hàng

Vui lòng ghi rõ khi đặt hàng:

● Cần cung cấp các dữ liệu kỹ thuật sau đây khi đặt hàng;

● Số giải pháp nối dây chính, mục đích và bản vẽ hệ thống một đường dây, điện áp định mức, dòng điện định mức, dòng điện ngắn mạch định mức, bản vẽ bố trí phòng phân phối và bản vẽ bố trí tủ công tắc, v.v.;

● Các yêu cầu đối với các chức năng điều khiển, đo lường và bảo vệ của thiết bị đóng cắt cũng như các yêu cầu và sơ đồ đối với các thiết bị khóa và tự động khác; Model, thông số kỹ thuật và số lượng các bộ phận điện chính trong thiết bị đóng cắt;

● Khi thiết bị đóng cắt được sử dụng trong điều kiện môi trường đặc biệt, cần nêu rõ khi đặt hàng;

● Các yêu cầu đặc biệt khác phải được giải thích và thỏa thuận chi tiết bằng văn bản trước khi đặt hàng.

Tổng quan về sản phẩm

Tăng công suất máy biến áp chính và nâng cao khả năng cung cấp điện cho trạm biến áp.

Nâng cao năng lực truyền tải điện của các đường dây phân phối và giảm số lượng đường dây phân phối.

Tăng bán kính cấp điện của đường dây trung thế.

Nâng cao chất lượng cung cấp điện lưới điện trung áp.

Giảm tổn thất điện năng của lưới điện trung áp.

Tiết kiệm kim loại màu và tài nguyên đất đai.

Mẫu mã và ý nghĩa

Điều kiện dịch vụ

● Độ cao: ≤1000m Nhiệt độ môi trường: nhiệt độ môi trường tối đa +40oC, nhiệt độ môi trường tối thiểu -35oC, chênh lệch nhiệt độ tối đa hàng ngày 25oC;

● Độ ẩm tương đối: độ ẩm tương đối trung bình hàng ngày ≤95%, độ ẩm tương đối trung bình hàng tháng ≤90%;

● Cường độ địa chấn: 8 độ;

Tần số định mức của hệ thống: 50HZ;

Tỷ lệ rò rỉ SF6 hàng năm: .10,1%;

Cấp bảo vệ bao vây: IP3X;

● Lưu ý: khi đặt hàng sản phẩm này ngoài các điều kiện trên, vui lòng liên hệ với công ty chúng tôi.

Tiêu chuẩn điều hành

● Điện áp tiêu chuẩn GB/T156

● GB 311.1 Phối hợp cách nhiệt-Phần 1:Định nghĩa, nguyên tắc và quy tắc;

● GB 38043.6kV~40.5kV Công tắc dòng điện xoay chiều cao áp dành cho điện áp định mức trên 3,6kV và dưới 40,5kV GB 3906 Thiết bị đóng cắt và điều khiển có vỏ bọc bằng kim loại dòng điện xoay chiều dùng cho điện áp định mức trên 3,6kV trở lên và bao gồm 40,5kV;

● GB/T 11022 Các thông số kỹ thuật chung cho các tiêu chuẩn về thiết bị đóng cắt và điều khiển điện áp cao;

● GB/T 12.022 Lưu huỳnh hexafiuoride dùng trong công nghiệp;

● GB16926 Tổ hợp cầu chì chuyển mạch dòng điện xoay chiều điện áp cao;

● Tủ đóng cắt điện áp cao AC trong nhà DL/T 404 Thiết bị chính dạng vòng được bao bọc hoàn toàn bằng kim loại

Thông số kỹ thuật

Lưu ý: Dòng điện định mức của tổ hợp công tắc-cầu chì được sử dụng cho thiết bị kết hợp hoàn chỉnh của công tắc tải và cầu chì đã chọn. Dữ liệu bên ngoài giá đỡ đề cập đến hệ thống nối đất điểm trung tính thông qua điện trở thấp và dữ liệu bên trong giá đỡ tham khảo tới điểm trung tính nối đất hoặc hệ thống không nối đất thông qua cuộn dây triệt tiêu hồ quang.

Thiết bị chính dạng vòng được bao bọc hoàn toàn bằng kim loại

kích thước phác thảo

Sơ đồ phác thảo tủ đường dây vào (ra)

Ghi chú:

1. Độ sâu danh nghĩa của tủ công tắc bao gồm tất cả các cạnh ngoài của tấm cửa (không bao gồm các phần tử lồi, ổ khóa, chốt và các bộ phận lồi của tấm cửa)

2. Chiều cao danh nghĩa của tủ công tắc, bao gồm tất cả các cạnh ngoài của đầu (không bao gồm các vòng lồi)
