Công tắc tổng hợp kiểu Nga

Công tắc tổng hợp kiểu Nga

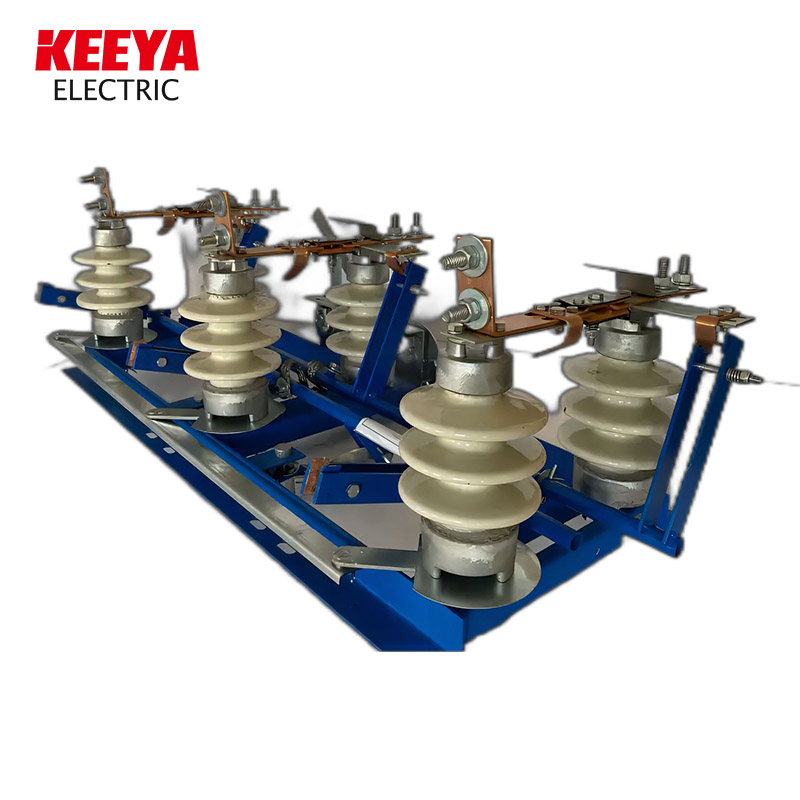

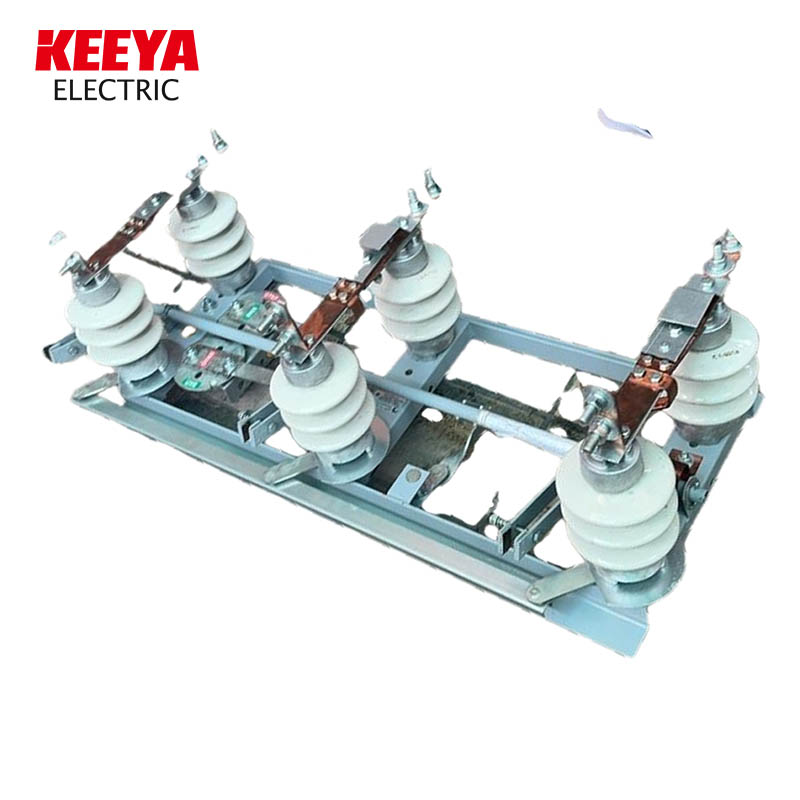

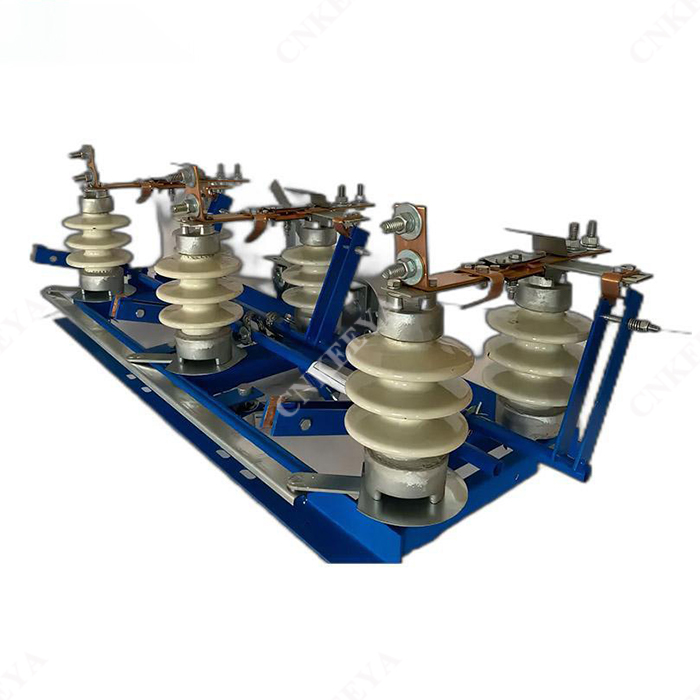

Dao cách ly RLND-1-10 II/400 UHL1 dùng trong sửa chữa, ngăn ngừa điện áp cao

mạng điện hoặc thiết bị điện có điện áp 10 kV, giúp loại bỏ an toàn

điện áp từ các mạch tiêu dùng đã ngắt điện trước đó, trong khi tất cả các mạch tiêu dùng đã ngắt kết nối

được căn cứ một cách hiệu quả.

Thông số kỹ thuật:

Điện áp định mức, kV................................. 10

Điện áp hoạt động cao nhất, kV........... 12

Dòng điện định mức, A.................................................400

Dòng điện trở nhiệt, kA........... 10

Dòng điện trở điện động, kA............ 25

Sau thời gian dòng chảy hiện tại, vì:

- đối với dao chính .................................... 3

- đối với dao nối đất ...................................... 1

Biến dạng cho phép của dây trong mặt phẳng nằm ngang, có tính đến

ảnh hưởng của gió và băng, không còn nữa, N............ 200

Khoảng cách rò của cách điện bên ngoài, cm..... 30

MTBF, chu kỳ, B-O ...................... 1000

Kích thước tổng thể, mm................................. 1115 x485x370

Trọng lượng, kg, không quá ................................. 35

RLND-1-10 II/400 không thể thiếu cho:

- đóng, cắt điện áp của các phần không được cấp điện của mạch điện cao áp;

- sự hiện diện của một ngăn có thể nhìn thấy được của thiết bị điện, trong đó cần có

sửa chữa thiết bị được bảo vệ hoặc thiết bị;

- đóng, cắt dòng điện chạy không tải của máy biến thế đường;

- nối đất các đoạn mạch đã mất điện bằng cách sử dụng dây dẫn nối đất cố định
