Chất cách điện là gì và tại sao nó lại cần thiết cho hệ thống truyền tải điện cao áp

MỘTđiệnchất cách điện thử nghiệmlà một thành phần quan trọng trong hệ thống truyền tải và phân phối điện hiện đại. Từ đường dây truyền tải trên không đến các trạm biến áp và hệ thống điện khí hóa đường sắt, chất cách điện đảm bảo cách ly điện, hỗ trợ cơ học và độ tin cậy lâu dài của hệ thống. Trong hướng dẫn toàn diện này, chúng tôi khám phá các loại chất cách điện, vật liệu, tiêu chuẩn hiệu suất, tiêu chí lựa chọn, phương pháp lắp đặt tốt nhất và xu hướng ngành mới nổi.

Cho dù bạn là kỹ sư, chuyên gia mua sắm hay người quản lý dự án, hướng dẫn này sẽ giúp bạn hiểu cách chọn giải pháp cách điện phù hợp cho các ứng dụng điện áp cao. Chúng tôi cũng giới thiệu những hiểu biết sâu sắc về sản xuất và các biện pháp đảm bảo chất lượng từCNKEEYA, một nhà sản xuất chất cách điện chuyên nghiệp.

Mục lục

• 1. Chất cách điện là gì?
• 2. Tại sao chất cách điện lại quan trọng trong hệ thống điện?
• 3. Các loại chất cách điện
• 4. So sánh vật liệu cách điện
• 5. Làm thế nào để chọn chất cách điện phù hợp?
• 6. Tiêu chuẩn quốc tế và yêu cầu thử nghiệm
• 7. Ứng dụng trong các ngành
• 8. Thực hành tốt nhất về lắp đặt và bảo trì
• 9. Đổi mới và xu hướng tương lai
• 10. Câu hỏi thường gặp

1. Chất cách điện là gì?

MỘTchất cách điệnlà vật liệu hoặc thiết bị chống lại dòng điện và ngăn chặn sự dẫn truyền ngoài ý muốn giữa các bộ phận mang điện và các cấu trúc nối đất. Trong hệ thống điện, chất cách điện chủ yếu được sử dụng để:

• Hỗ trợ dây dẫn một cách cơ học
• Ngăn chặn dòng điện rò rỉ
• Duy trì khoảng cách an toàn
• Đảm bảo an toàn vận hành trong môi trường điện áp cao

Chất cách điện thường được lắp đặt trên tháp truyền tải, cột điện, trạm biến áp, cụm thiết bị đóng cắt và hệ thống điện khí hóa đường sắt. Nếu không có chúng, năng lượng điện có thể rò rỉ đến các cấu trúc nối đất, dẫn đến đoản mạch, mất điện hoặc gây nguy hiểm về an toàn.

2. Tại sao chất cách điện lại quan trọng trong hệ thống điện?

Lưới điện hiện đại hoạt động ở mức điện áp từ trung thế (MV) đến siêu cao áp (UHV). Khi mức điện áp tăng lên, nhu cầu về hiệu suất cách nhiệt vượt trội cũng tăng theo.

Những lý do chính khiến chúng quan trọng:

1. Cách ly điện:Ngăn ngừa hiện tượng phóng điện và dòng điện rò rỉ.
2. Sức mạnh cơ học:Hỗ trợ trọng lượng dây dẫn, tải gió và tải băng.
3. Kháng môi trường:Chịu được ô nhiễm, tiếp xúc với tia cực tím và nhiệt độ khắc nghiệt.
4. Độ tin cậy của hệ thống:Giảm sự cố ngừng hoạt động và chi phí bảo trì.

Trong mạng lưới truyền tải điện áp cao, ngay cả một sự cố cách điện nhỏ cũng có thể gây mất ổn định lưới điện theo tầng. Vì vậy, việc lựa chọn chất cách điện chất lượng cao từ các nhà sản xuất đáng tin cậy nhưCNKEEYAlà điều cần thiết cho tuổi thọ cơ sở hạ tầng.

3. Các loại chất cách điện

3.1 Chất cách điện loại chân cắm

Thường được sử dụng trong hệ thống phân phối đến 33kV. Được gắn trên cánh tay chéo của cột điện.

3.2 Cách điện treo

Bao gồm nhiều đơn vị đĩa được kết nối nối tiếp. Thích hợp cho đường dây truyền tải điện áp cao trên 33kV.

3.3 Chất cách điện biến dạng

Được thiết kế cho những vị trí có độ căng cơ học cao, chẳng hạn như đường cụt hoặc khúc cua gấp.

3.4 Còng cách điện

Thường được sử dụng trong các hệ thống phân phối điện áp thấp.

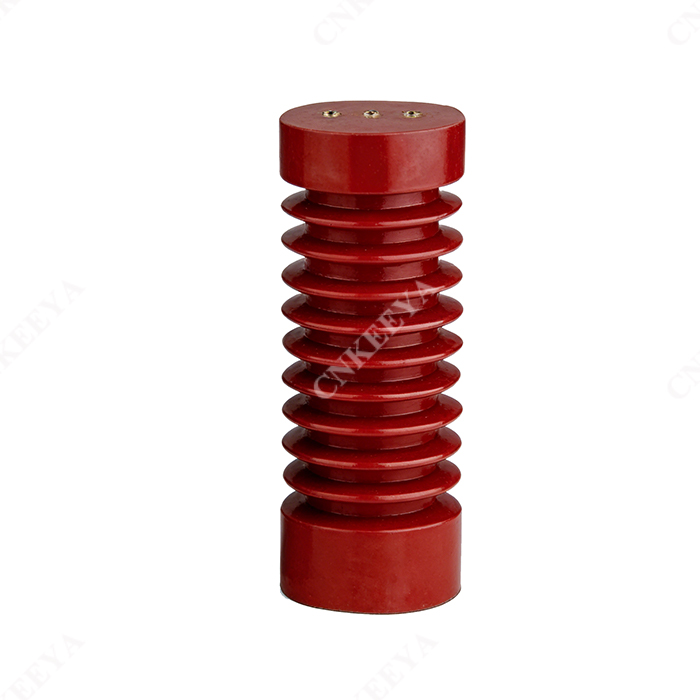

3.5 Trụ cách điện

Được sử dụng trong các trạm biến áp và lắp đặt thiết bị đóng cắt.

4. So sánh vật liệu cách điện

Chất cách điện composite đã trở nên phổ biến do trọng lượng giảm và hiệu suất ô nhiễm tuyệt vời, khiến chúng phù hợp với các khu vực ven biển và công nghiệp.

5. Làm thế nào để chọn chất cách điện phù hợp?

5.1 Định mức điện áp

Đảm bảo điện áp định mức của chất cách điện vượt quá điện áp vận hành hệ thống.

5.2 Khoảng cách đường rò

Quan trọng đối với môi trường ô nhiễm hoặc ẩm ướt.

5.3 Khả năng chịu tải cơ học

Xem xét tốc độ gió, độ căng của dây dẫn và tải trọng môi trường.

5.4 Điều kiện môi trường

• Sương muối ven biển
• Ô nhiễm công nghiệp
• Bão cát sa mạc
• Vùng cực lạnh

Làm việc với nhà sản xuất chất cách điện có kinh nghiệm sẽ đảm bảo được hỗ trợ kỹ thuật phù hợp và xác minh tuân thủ.

6. Tiêu chuẩn quốc tế và yêu cầu thử nghiệm

Chất cách điện phải tuân thủ các tiêu chuẩn quốc tế để đảm bảo an toàn và độ bền.

• IEC 61109 – Chất cách điện tổng hợp cho đường dây trên không AC
• IEC 60383 – Chất cách điện cho đường dây trên không
• ANSI C29 – Tiêu chuẩn cách điện của Mỹ

Các xét nghiệm phổ biến bao gồm:

1. Kiểm tra khả năng chịu đựng tần số nguồn
2. Kiểm tra xung sét
3. Kiểm tra độ bền cơ học
4. Kiểm tra hiệu suất ô nhiễm
5. Kiểm tra lão hóa và khả năng chống tia cực tím

Các nhà cung cấp hàng đầu nhưCNKEEYAthực hiện hệ thống kiểm soát chất lượng nghiêm ngặt để đảm bảo tuân thủ yêu cầu của thị trường toàn cầu.

7. Ứng dụng trong các ngành

Truyền tải điện

Được sử dụng trong đường dây trên không từ hệ thống phân phối 11kV đến hệ thống UHV 1000kV.

Trạm biến áp

Các tấm cách điện và ống lót duy trì khả năng cách nhiệt trong các trạm phân phối.

Điện khí hóa đường sắt

Hỗ trợ hệ thống dây xích trên cao một cách an toàn.

Năng lượng tái tạo

Các trang trại gió và nhà máy năng lượng mặt trời dựa vào chất cách điện để kết nối lưới điện.

8. Thực hành tốt nhất về lắp đặt và bảo trì

Mẹo cài đặt:

• Đảm bảo mô-men xoắn thích hợp khi siết chặt phần cứng.
• Tránh sốc cơ học trong quá trình xử lý.
• Duy trì sự liên kết chính xác để ngăn chặn căng thẳng không đồng đều.

Khuyến nghị bảo trì:

• Kiểm tra trực quan định kỳ
• Giám sát nhiệt độ hồng ngoại
• Vệ sinh ở những khu vực có mức độ ô nhiễm cao

Bảo trì phòng ngừa giúp kéo dài đáng kể tuổi thọ sử dụng và giảm thiểu các hư hỏng không mong muốn.

9. Đổi mới và xu hướng tương lai

Ngành công nghiệp cách điện tiếp tục phát triển với việc tích hợp lưới điện thông minh và nghiên cứu vật liệu tiên tiến.

• Công thức cao su silicon cải tiến
• Lớp phủ kỵ nước tự làm sạch
• Công nghệ lõi composite nhẹ
• Chất cách điện thông minh có cảm biến nhúng

Với việc hiện đại hóa lưới điện toàn cầu và mở rộng năng lượng tái tạo, nhu cầu về chất cách điện điện áp cao tiên tiến dự kiến ​​sẽ tăng đáng kể.

10. Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa chất cách điện bằng sứ và composite là gì?

Chất cách điện bằng sứ bền và truyền thống, trong khi chất cách điện composite nhẹ hơn và có khả năng chống ô nhiễm tốt hơn.

Câu 2: Chất cách điện có tuổi thọ bao lâu?

Thông thường 25–50 năm tùy thuộc vào điều kiện vật chất và môi trường.

Câu 3: Tại sao khoảng cách đường rò lại quan trọng?

Nó ngăn chặn dòng rò bề mặt trong môi trường ô nhiễm hoặc ẩm ướt.

Q4: Chất cách điện có thể bị hỏng không?

Có, do lão hóa, nhiễm bẩn, hư hỏng cơ học hoặc lỗi sản xuất.

Phần kết luận

Chất cách điện là thành phần không thể thiếu của cơ sở hạ tầng điện lực hiện đại. Từ việc hỗ trợ đường dây truyền tải điện áp cao đến đảm bảo an toàn cho trạm biến áp, vai trò của chúng đối với độ tin cậy của lưới điện là không thể phủ nhận. Việc lựa chọn loại, chất liệu và thiết kế phù hợp là rất quan trọng để có hiệu suất lâu dài.

Khi nhu cầu năng lượng toàn cầu tăng lên và lưới điện trở nên thông minh hơn, việc đầu tư vào các giải pháp cách điện chất lượng cao trở nên quan trọng hơn bao giờ hết. Nếu bạn đang tìm kiếm các sản phẩm cách điện đáng tin cậy, tuân thủ các tiêu chuẩn, phù hợp với nhu cầu dự án của bạn,liên hệ với chúng tôihôm nay để học cáchCNKEEYAcó thể hỗ trợ các yêu cầu hệ thống điện của bạn.
