Tủ phân phối điện áp thấp GGD có thể phân phối điện an toàn hơn, đáng tin cậy hơn không

Tóm tắt bài viết: A Tủ phân phối điện hạ thế GGDlà giải pháp phân phối điện áp thấp cố định được thiết kế để chuyển đổi, phân phối, bảo vệ và điều khiển nguồn điện đáng tin cậy. Hướng dẫn này giải thích các nguyên tắc vận hành, hiệu suất điện, ứng dụng, tùy chọn cấu hình, điều kiện lắp đặt và những lưu ý chính khi mua hàng, giúp các kỹ sư điện, nhà thầu EPC, nhà phân phối và người mua công nghiệp lựa chọn giải pháp phù hợp.

Mục lục

1. Tủ phân phối điện hạ thế GGD là gì?

2. Tại sao nên chọn Tủ phân phối điện hạ thế GGD?

3. Các thông số kỹ thuật chính là gì?

4. Tủ GGD được sử dụng ở đâu?

5. Tính năng thiết kế nào cải thiện độ tin cậy?

6. Người mua nên chọn tủ GGD phù hợp như thế nào?

7. Câu hỏi thường gặp về Tủ phân phối điện hạ thế GGD

8. Kết luận

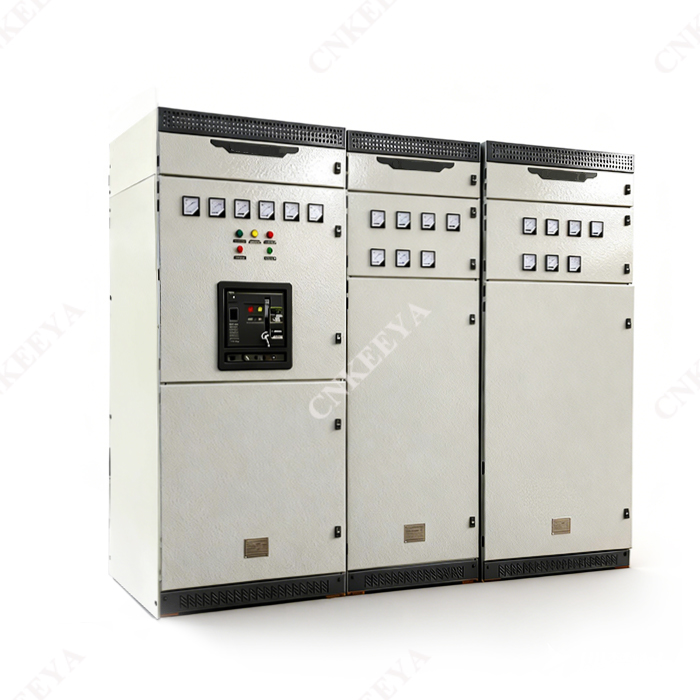

Tủ phân phối điện hạ thế GGD là gì?

Khi việc phân phối điện áp thấp đáng tin cậy là cần thiết,CNKEEYAcung cấpTủ phân phối điện hạ thế GGDnhư một giải pháp thiết thực cho hệ thống điện công nghiệp và cơ sở hạ tầng. Được thiết kế để phân phối, chuyển đổi, bảo vệ và điều khiển nguồn điện xoay chiều, tủ GGD phù hợp cho các ứng dụng như nhà máy điện, trạm biến áp, doanh nghiệp khai thác mỏ và những người sử dụng điện lớn khác.

Theo thông tin sản phẩm của CNKEEYA, tủ hạ thế AC GGD được thiết kế cho hệ thống phân phối có điện áp làm việc định mức 380V và dòng điện làm việc định mức lên tới 3150A. Thiết kế của nó nhấn mạnh đến sự an toàn, tiết kiệm, độ tin cậy, cấu hình điện thực tế và lắp đặt thuận tiện.

Tủ có thể chứa các thành phần điện và cách bố trí mạch khác nhau, cho phép các kỹ sư cấu hình hệ thống phân phối theo yêu cầu tải. Điều này làm cho thiết kế GGD đặc biệt hữu ích khi cần có giải pháp phân phối điện áp thấp cố định, mạnh mẽ và tiết kiệm.

CNKEEYA cũng tuyên bố rằng sản phẩm tuân thủ các tiêu chuẩn thiết bị đóng cắt điện áp thấp có liên quan, bao gồm IEC 439 và GB7251. Tuy nhiên, người mua nên xác nhận phiên bản tiêu chuẩn hiện hành mới nhất và các yêu cầu chứng nhận dành riêng cho dự án trước khi đặt hàng.

Tại sao nên chọn Tủ phân phối điện hạ thế GGD?

Tủ phân phối không chỉ là một vỏ kim loại. Nó tạo thành một giao diện quan trọng giữa nguồn điện đến và tải hạ lưu. Tủ GGD được thiết kế phù hợp có thể giúp tổ chức phân phối điện đồng thời cung cấp khả năng bảo vệ và kiểm soát vận hành.

1. Khả năng phân phối dòng điện cao

Dòng GGD bao gồm các phạm vi hiện tại khác nhau. Ví dụ, cấu hình GGD3 có thể đạt dòng điện định mức 3150A theo thông số kỹ thuật do nhà sản xuất công bố. Điều này làm cho dòng sản phẩm này phù hợp với các ứng dụng phân phối điện áp thấp có công suất tương đối cao.

2. Hiệu suất chịu được ngắn mạch mạnh mẽ

Thiết bị phân phối điện phải chịu được các điều kiện vận hành bất thường mà không ảnh hưởng đến tính toàn vẹn của hệ thống. Tùy thuộc vào kiểu máy, thông số kỹ thuật GGD được công bố cung cấp dòng điện ngắt ngắn mạch định mức từ 15kA đến 50kA và dòng điện chịu được đỉnh định mức từ 30kA đến 105kA.

3. Cấu hình điện linh hoạt

Thông tin được công bố của CNKEEYA xác định 129 giải pháp mạch chính và 298 thông số kỹ thuật trên phạm vi GGD. Khả năng cấu hình rộng rãi này cho phép tủ thích ứng với các kiến ​​trúc phân phối, bố trí tải và yêu cầu dự án khác nhau.

4. Thi công kiểu cố định thực tế

Không giống như thiết bị đóng cắt có thể kéo ra, khái niệm GGD sử dụng cấu trúc lắp đặt cố định. Điều này có thể cung cấp một giải pháp đơn giản cho các dự án mà việc thu hồi và thay thế các đơn vị chức năng thường xuyên không phải là yêu cầu chính.

5. Hỗ trợ thanh cái được cải thiện

Tủ kết hợp kẹp thanh cái chuyên dụng và giá đỡ cách điện. CNKEEYA mô tả kẹp xe buýt kết hợp ZMJ của mình sử dụng vật liệu hợp kim PPO có độ bền cao, chống cháy, trong khi giá đỡ cách điện sử dụng cấu trúc dạng ống bọc đúc được thiết kế để cải thiện độ bền cơ học và hiệu suất đường rò.

Các thông số kỹ thuật chính là gì?

Các thông số kỹ thuật phải luôn phù hợp với thiết kế điện thực tế thay vì chỉ chọn theo model tủ. Bảng sau đây tóm tắt các tham số chính được công bố cho dòng GGD.

Lưu ý: Giá trị dựa trên thông tin sản phẩm được công bố của CNKEEYA. Thông số kỹ thuật cuối cùng phải được xác nhận với nhà sản xuất theo cấu hình đã chọn và yêu cầu của dự án.

Đối với người mua, các thông số quan trọng nhất cần xác minh bao gồm:

• Điện áp và tần số hoạt động định mức
• Đánh giá nhu cầu tải hiện tại và dự kiến
• Khả năng cắt ngắn mạch
• Dòng điện chịu được thời gian ngắn và đỉnh
• Vật liệu và cấu hình thanh cái
• Yêu cầu bảo vệ
• Kích thước tủ và không gian lắp đặt
• Điều kiện môi trường và độ cao
• Các thành phần điện và bố trí mạch cần thiết
• Tiêu chuẩn áp dụng và chứng nhận dự án

Tủ GGD được sử dụng ở đâu?

Tủ phân phối điện áp thấp GGD được thiết kế cho nhiều môi trường phân phối điện. Sự kết hợp giữa công suất dòng điện cao, kết cấu cố định, giải pháp mạch linh hoạt và các đặc tính bảo trì thực tế khiến nó phù hợp với một số lĩnh vực.

Nhà máy điện và trạm biến áp

Trong môi trường phát điện và trạm biến áp, thiết bị phân phối điện áp thấp được yêu cầu để phân phối điện đến các hệ thống phụ trợ, mạch chiếu sáng, động cơ và các phụ tải hạ lưu khác.

Cơ sở công nghiệp

Các nhà máy sản xuất thường có nhiều phụ tải điện hoạt động đồng thời. Tủ GGD được cấu hình phù hợp có thể tổ chức phân phối điện giữa thiết bị sản xuất, hệ thống phụ trợ, hệ thống chiếu sáng và các phụ tải khác của nhà máy.

dự án khai thác mỏ

Hoạt động khai thác thường yêu cầu phân phối điện đáng tin cậy cho thiết bị và cơ sở hạ tầng hỗ trợ. Thiết kế GGD có thể được xem xét khi kiến ​​trúc phân phối điện áp thấp cố định phù hợp với yêu cầu về điện và điều kiện môi trường của dự án.

Dự án thương mại và cơ sở hạ tầng

Các tòa nhà thương mại lớn và cơ sở hạ tầng có thể yêu cầu phân phối điện áp thấp tập trung cho hệ thống chiếu sáng, thiết bị cơ khí, dịch vụ phụ trợ và các phụ tải khác. Cấu hình tủ có thể được lựa chọn theo yêu cầu phối hợp bảo vệ và tính toán tải của dự án.

Những tính năng thiết kế nào cải thiện độ tin cậy?

Độ tin cậy về điện phụ thuộc vào thiết kế hệ thống hoàn chỉnh, nhưng một số tính năng ở cấp độ tủ có thể góp phần đảm bảo hoạt động đáng tin cậy.

• Bố trí mạch linh hoạt:Nhiều giải pháp mạch chính hỗ trợ các cấu hình phân phối khác nhau.
• Hỗ trợ thanh cái chất lượng cao:Cấu trúc cách điện chuyên dụng giúp cải thiện độ ổn định cơ và điện.
• Tính linh hoạt của thành phần:Tủ có thể chứa các bộ phận điện được cập nhật khi thiết kế đã chọn yêu cầu chúng.
• Ổn định nhiệt và động:Các thông số kỹ thuật được công bố bao gồm các giá trị chịu được thời gian ngắn và mức chịu đựng cao nhất cho các mẫu khác nhau.
• Tài liệu có thể truy cập:Tài liệu được cung cấp có thể bao gồm bản vẽ điện, sách hướng dẫn, báo cáo thử nghiệm tại nhà máy, chứng nhận, danh sách đóng gói và các phụ kiện được chỉ định.

Dữ liệu sản phẩm được công bố của CNEEYA cũng chỉ ra rằng tủ có thể được cung cấp với các cách bố trí thanh cái khác nhau. Đối với dòng điện định mức từ 1500A trở xuống, có thể sử dụng thanh cái bằng nhôm theo thiết kế đã công bố, trong khi cấu hình dòng điện cao hơn sử dụng thanh cái bằng đồng đôi. Việc sắp xếp thanh cái đồng tùy chỉnh cũng có thể được thảo luận với nhà sản xuất.

Người mua nên chọn tủ GGD phù hợp như thế nào?

Việc chọn tủ GGD nên bắt đầu từ hệ thống điện thay vì chỉ đơn giản là kích thước tủ mong muốn. Một quy trình mua sắm chuyên nghiệp nên xem xét các bước sau.

1. Tính toán tải dự kiến:Xác định tải kết nối, tải nhu cầu, đặc tính khởi động động cơ và yêu cầu mở rộng trong tương lai.
2. Xác định dòng điện định mức:Chọn cấu hình tủ cung cấp đủ công suất hiện tại mà không tạo ra kích thước quá lớn không cần thiết.
3. Kiểm tra mức độ lỗi:Xác nhận dòng điện ngắn mạch dự kiến ​​tại điểm lắp đặt và so sánh nó với khả năng chịu đựng và cắt của tủ.
4. Xác định cách sắp xếp mạch:Xác định các bộ cấp nguồn vào, các bộ cấp nguồn ra, đo sáng, bảo vệ, điều khiển và các mạch phụ.
5. Xác nhận điều kiện cài đặt:Xác minh nhiệt độ môi trường, độ cao, độ ẩm, độ rung, mức độ ăn mòn và độ nghiêng lắp đặt.
6. Xem lại kích thước:Đảm bảo tủ được chọn phù hợp với phòng điện và có đủ lối vào để lắp đặt, vận hành và bảo trì.
7. Xác nhận tài liệu:Yêu cầu bản vẽ, báo cáo thử nghiệm, chứng chỉ, sách hướng dẫn và các tài liệu dành riêng cho dự án khác trước khi mua sắm cuối cùng.

Đối với các ứng dụng tiêu chuẩn, nhà sản xuất Trung Quốc như CNKEEYA cũng có thể thảo luận về cấu hình điện tùy chỉnh với người mua. Điều này đặc biệt hữu ích cho các dự án EPC và các cơ sở công nghiệp nơi tủ phải tích hợp với các máy biến áp, hệ thống bảo vệ, cáp và thiết bị hạ lưu hiện có.

Câu hỏi thường gặp về Tủ phân phối điện hạ thế GGD

GGD có nghĩa là gì trong tủ phân phối điện áp thấp?

GGD xác định một loại tủ phân phối điện áp thấp cố định được thiết kế để phân phối, chuyển đổi, bảo vệ và điều khiển nguồn điện xoay chiều. Cấu hình chính xác và các thành phần điện phụ thuộc vào mô hình đã chọn và yêu cầu của dự án.

Dòng điện định mức tối đa của tủ CNKEEYA GGD là bao nhiêu?

Theo thông số kỹ thuật được công bố của CNKEEYA, dòng GGD có thể đạt dòng điện định mức 3150A. Đánh giá phù hợp nên được lựa chọn theo tải thực tế và thiết kế hệ thống.

Có thể lắp đặt Tủ phân phối điện hạ thế GGD ở đâu?

Phạm vi ứng dụng được công bố bao gồm các nhà máy điện, trạm biến áp, doanh nghiệp khai thác mỏ và những người sử dụng điện khác. Cần kiểm tra cẩn thận các điều kiện lắp đặt, đặc biệt là nhiệt độ môi trường xung quanh, độ cao, độ ẩm, độ rung, va đập và các điều kiện ăn mòn.

Tủ GGD có thể được tùy chỉnh không?

Đúng. Việc lựa chọn linh kiện điện, bố trí thanh cái, giải pháp mạch điện và các yêu cầu khác của dự án có thể được thảo luận với nhà sản xuất. Người mua nên cung cấp sơ đồ một đường chi tiết và thông số kỹ thuật khi yêu cầu báo giá dự án.

Những tài liệu nào thường được cung cấp cùng với tủ?

CNKEEYA tuyên bố rằng gói hàng được cung cấp của họ có thể bao gồm danh sách đóng gói, chứng nhận sản phẩm, hướng dẫn sử dụng, báo cáo thử nghiệm tại nhà máy, bản vẽ điện liên quan, chìa khóa tủ, tay cầm vận hành và các phụ tùng thay thế theo hợp đồng.

Phần kết luận

Tủ phân phối điện hạ áp GGD được thiết kế tốt có thể cung cấp nền tảng thực tế cho việc phân phối điện hạ thế đáng tin cậy. Với dòng điện định mức đạt 3150A, nhiều giải pháp mạch chính, hỗ trợ thanh cái mạnh mẽ và các ứng dụng trong các dự án công nghiệp và cơ sở hạ tầng, dòng GGD có thể đáp ứng nhiều yêu cầu phân phối. Đối với cấu hình dành riêng cho dự án, thông số kỹ thuật, giá cả hoặc hỗ trợ tìm nguồn cung ứng từ nhà máy Trung Quốc,liên hệ với chúng tôitại CNKEEYA để thảo luận về các yêu cầu phân phối điện của bạn và có được giải pháp phù hợp.
