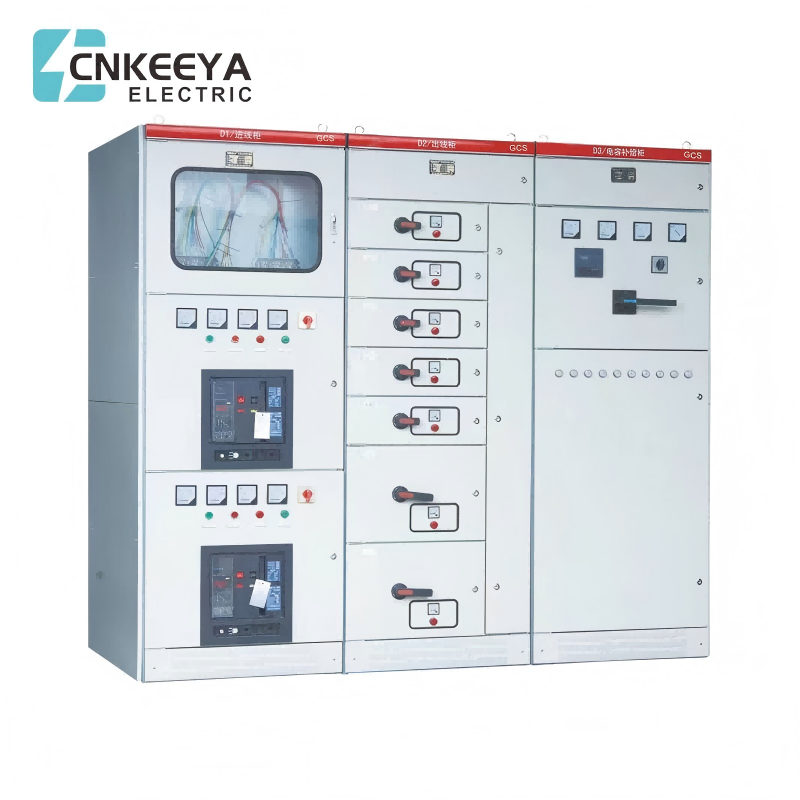

Thiết bị đóng cắt có thể rút điện áp thấp GCS
Model: GCS
Trong lĩnh vực phân phối điện, CNKEEYA có trụ sở tại Trung Quốc dẫn đầu với Thiết bị đóng cắt rút điện áp thấp GCS, cung cấp các giải pháp tùy chỉnh và bền bỉ. Cam kết của Keeya trong việc đáp ứng nhu cầu cụ thể của khách hàng được thể hiện rõ trong thiết kế phù hợp của dòng GCS, đảm bảo khả năng tương thích với các yêu cầu đa dạng. Nổi tiếng nhờ kết cấu bền bỉ và tuổi thọ cao, các giải pháp thiết bị đóng cắt này nâng cao độ tin cậy của hệ thống điện áp thấp.
Thiết bị đóng cắt có thể rút điện áp thấp GCS
CNKEEYA, một nhà máy nổi tiếng và nhà cung cấp đáng tin cậy, tự hào về việc sản xuất Thiết bị đóng cắt rút điện áp thấp GCS tiên tiến. Với cam kết đổi mới và kỹ thuật chính xác, nhà máy của chúng tôi vượt trội trong việc chế tạo các giải pháp thiết bị đóng cắt tiên tiến này được thiết kế để đáp ứng nhu cầu ngày càng tăng của các ngành công nghiệp đa dạng. Là nhà cung cấp tận tâm, CNKEEYA ưu tiên chất lượng và tuân thủ các tiêu chuẩn ngành, cung cấp thiết bị đóng cắt GCS hiện đại đảm bảo phân phối và kiểm soát điện hiệu quả. Với dòng Thiết bị đóng cắt rút điện áp thấp GCS mới của chúng tôi, Keeya tiếp tục thiết lập chuẩn mực về độ tin cậy, an toàn và công nghệ hiện đại. Hãy chọn CNKEEYA làm nhà cung cấp các giải pháp thiết bị đóng cắt mới nhất và trải nghiệm tương lai của các hệ thống phân phối điện tiên tiến và đáng tin cậy.
Ứng dụng chính
Thiết bị GCS phù hợp với hệ thống phân phối điện trong các nhà máy điện, dầu khí, hóa chất, dệt may luyện kim, nhà cao tầng và các ngành công nghiệp khác. Đó là bộ thiết bị phân phối điện áp thấp hoàn chỉnh ba pha AC 50 (60) Hz với điện áp hoạt động định mức 380V (400V), (600V) và dòng điện định mức
Thiết bị đóng cắt rút điện áp thấp dòng này là loại tủ kết hợp được lắp ráp bởi nhà máy (FBA) với các mô-đun tiêu chuẩn.
Thiết bị chuyển mạch rút điện áp thấp dòng này phù hợp cho nhà máy điện, trạm biến áp, công nghiệp hóa dầu, luyện kim, cán thép, vận tải, năng lượng, công nghiệp nhẹ, dệt may và các doanh nghiệp công nghiệp khác và khu dân cư, tòa nhà cao tầng và những nơi khác, và nó được sử dụng để chuyển đổi, phân phối và điều khiển năng lượng điện của hệ thống điện AC 50-60Hz với điện áp hoạt động định mức 660V trở xuống.
Thiết bị này tuân thủ GB 7251.1 Các cụm thiết bị đóng cắt và điều khiển điện áp thấp - Phần 1: Các cụm thiết bị được kiểm tra điển hình và thử nghiệm một phần và các tiêu chuẩn chuyên môn quốc gia và tiêu chuẩn quốc tế IEC 439-1.
chỉ số hiệu suất
Thiết kế của thiết bị đáp ứng các tiêu chuẩn sau:
● IEC439-1 Cụm thiết bị đóng cắt và điều khiển điện áp thấp-Phần 1: Các cụm được thử nghiệm điển hình và thử nghiệm điển hình một phần
● GB 7251 Cụm thiết bị đóng cắt và điều khiển điện áp thấp-Phần 5 Lắp ráp để phân phối điện trong mạng công cộng
● Thiết bị đóng cắt hạ thế ZBK 36001
Thông số kỹ thuật cơ bản
|
(V) Điện áp định mức của mạch chính |
AC380(400), (660) |
|
|
(V)Điện áp định mức của mạch phụ |
AC220, 380(400); DC110, 220 |
|
|
(Hz) Tần số định mức |
50(60) |
|
|
(V) Điện áp cách điện định mức |
660(1000) |
|
|
(A) Dòng điện định mức |
Xe buýt ngang |
4000 |
|
(MCC)Xe buýt dọc |
1000 |
|
|
(kA,1 s)Định mức chịu được dòng điện của xe buýt trong thời gian ngắn |
50,80 |
|
|
(kA/0,1s) Dòng chịu đựng cực đại định mức của bus |
105.176 |
|
|
(V/1 phút) Công suất kiểm tra tần số điện áp |
Mạch chính |
2500 |
|
Mạch phụ trợ |
1760 |
|
|
xe buýt |
Hệ thống dây 3 pha 4 |
A.B.C.PE.N |
|
Hệ thống dây 3 pha 5 |
A.B.C.PE.N |
|
|
Mức độ bảo vệ |
P30.IP40 |
|
Tính năng thiết bị
● Cải thiện khả năng sinh nhiệt của bộ chuyển đổi và giảm đáng kể mức tăng nhiệt độ bổ sung do sự tăng nhiệt độ của bộ chuyển đổi đến các đầu nối, bản ghi cáp và miếng đệm.
●Sự tách biệt giữa các bộ phận chức năng và các ngăn rõ ràng và đáng tin cậy, sự cố của một bộ phận sẽ không ảnh hưởng đến hoạt động của các bộ phận khác nhằm giảm thiểu sự cố.
● Việc bố trí thanh cái theo chiều ngang giúp thiết bị có độ ổn định động và nhiệt tốt, đồng thời có thể chịu được tác động của dòng điện ngắn mạch 80/176kA.
● Số lượng mạch trong một thiết bị đóng cắt MCC duy nhất lên tới 22, xem xét đầy đủ nhu cầu phát điện một tổ máy lớn, hệ thống hóa dầu và các ngành công nghiệp khác cho các nhóm động cơ tự động.
● Kết nối giữa thiết bị và cáp bên ngoài được hoàn thành trong ngăn chứa cáp và cáp có thể được đưa vào và ra lên xuống. Máy biến dòng được lắp đặt trong ngăn cáp để thuận tiện cho việc lắp đặt và bảo trì.
● Cùng một hệ thống phân phối điện có thể hạn chế dòng điện ngắn mạch thông qua việc kết hợp các cuộn kháng giới hạn dòng điện, ổn định điện áp bus ở một giá trị nhất định và giảm một phần yêu cầu về cường độ ngắn mạch của các bộ phận.
●Bộ ngăn kéo có đủ số lượng đầu nối phụ (32 cặp cho 1 bộ trở lên, 20 cặp cho 1/2 bộ), có thể đáp ứng yêu cầu về số lượng giao diện máy tính và mạch điều khiển tự động.
Mạch phụ trợ
Thiết kế sơ đồ mạch phụ tuân theo "Quy chuẩn kỹ thuật thiết kế nguồn điện phụ trợ cho nhà máy nhiệt điện" và các quy định kỹ thuật thiết kế có liên quan khác. Nó được áp dụng cho hệ thống điện hạ áp của nhà máy điện và trạm biến áp và hệ thống phân phối điện hạ áp trong các nhà máy, xí nghiệp khai thác mỏ và các tòa nhà cao tầng.. Giải pháp mạch phụ được thiết kế theo giải pháp mạch chính, trong đó có các bộ phận chức năng của cáp cấp nguồn, bộ cấp nguồn (PC) và bộ cấp nguồn động cơ (MCC) để điều khiển vận hành.
Sơ đồ lắp đặt
|
Mã tủ phổ thông |
A |
B |
C |
D |
Ghi chú |
|
GCS-TG1010-4 |
1000 |
1000 |
850 |
956 |
Tủ kết nối |
|
GCS-TG0810-4 |
800 |
1000 |
650 |
956 |
Đang nhận tủ |
|
GCS-TG0808-4 |
800 |
800 |
650 |
756 |
Đang nhận tủ |
|
GCS-TG0608-4 |
600 |
800 |
450 |
756 |
Đang nhận tủ |
Sơ đồ lắp đặt tủ PC FIG 2
|
Mã tủ phổ thông |
A |
B |
C |
D |
E |
FxG |
|
GCS-TG1010-2 |
1000 |
1000 |
850 |
956 |
1000 |
400×400 |
|
GCS-TG0810-2 |
800 |
1000 |
650 |
956 |
800 |
200×400 |
|
GCS-TG1008-2 |
1000 |
800 |
850 |
756 |
1000 |
400×400 |
|
GCS-TG0808-2 |
800 |
800 |
650 |
756 |
800 |
200×400 |
3 Sơ đồ lắp đặt tủ MCC
|
Mã tủ phổ thông |
A |
B |
C |
D |
E |
FxG |
|
GCS-TG1006-1 |
1000 |
600 |
850 |
556 |
60 |
400×350 |
|
GCS-TG0806-1 |
800 |
600 |
650 |
556 |
160 |
200×350 |
Hướng dẫn đặt hàng
Hợp đồng đặt hàng bao gồm các nội dung sau:
● Model đầy đủ của sản phẩm bao gồm số giải pháp mạch chính và số giải pháp mạch phụ
● Sơ đồ trình tự kết hợp hệ thống mạch chính
● Sơ đồ mạch phụ trợ
● Danh sách các thành phần trong tủ
● Điện áp, dòng điện, thời gian và các thông số cài đặt khác trong mạch
● Các yêu cầu đặc biệt khác không phù hợp với cách sử dụng thông thường của sản phẩm
