Mô tả Sản phẩm

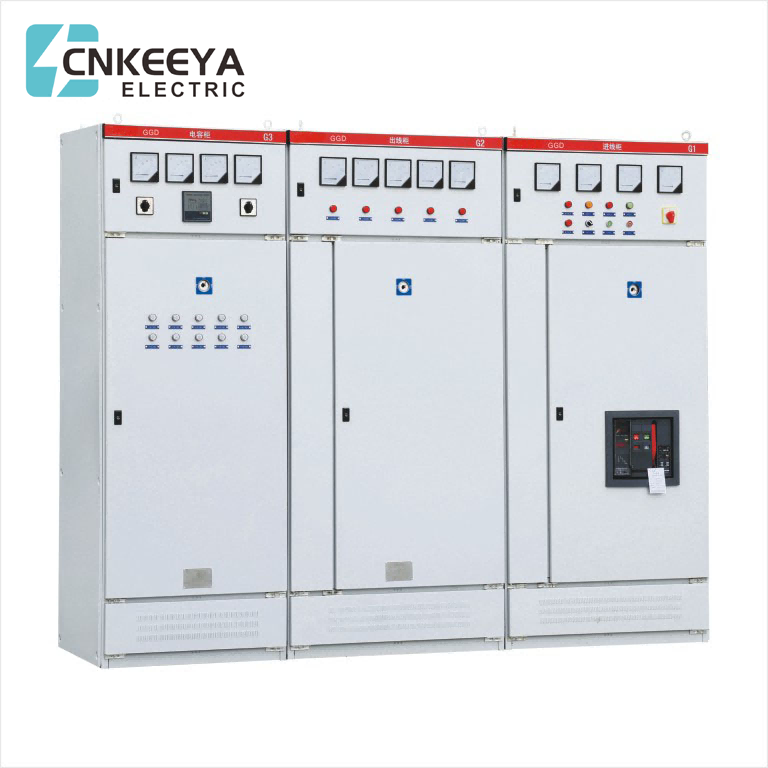

Được thiết kế để mang lại độ chính xác và độ tin cậy, Tủ phân phối điện áp thấp GGD AC đóng vai trò là nền tảng trong hệ thống phân phối điện, thể hiện sự cống hiến của Keeya trong việc đáp ứng và vượt qua các tiêu chuẩn ngành. Là đối tác đáng tin cậy trong lĩnh vực này, Tủ phân phối điện áp thấp xoay chiều của Keeya cung cấp giải pháp đáng tin cậy và hiệu quả cho các ứng dụng đa dạng, góp phần tăng cường sự vững chắc của cơ sở hạ tầng điện.

Tủ phân phối điện áp thấp GGD AC phù hợp cho các nhà máy điện, trạm biến áp, doanh nghiệp khai thác mỏ và những người sử dụng điện khác có AC 50H, điện áp làm việc định mức 380V và dòng điện làm việc định mức 3150A trong hệ thống phân phối. Nó được sử dụng để chuyển đổi, phân phối và điều khiển năng lượng, thiết bị chiếu sáng và phân phối.

Tủ phân phối điện hạ thế AC GGD được thiết kế phù hợp với yêu cầu của cơ quan quản lý cấp trên của Bộ Năng lượng cũng như của người sử dụng điện và bộ phận thiết kế. Nó dựa trên sự an toàn, kinh tế, hợp lý và tin cậy Tủ phân phối hạ thế mới được thiết kế dựa trên nguyên lý. Sản phẩm có các đặc tính như khả năng phá vỡ cao, ổn định động và nhiệt tốt, giải pháp điện linh hoạt, kết hợp thuận tiện, nhiều dòng sản phẩm khác nhau, tính thực tế mạnh mẽ, cấu trúc mới và mức độ bảo vệ cao. Nó có thể được sử dụng như một sản phẩm cập nhật cho thiết bị đóng cắt điện áp thấp.

Tủ phân phối điện hạ thế AC GGD tuân thủ các tiêu chuẩn như IEC439 "Thiết bị đóng cắt và điều khiển điện áp thấp" và "Thiết bị đóng cắt điện áp thấp" GB7251.

Điều kiện dịch vụ

● Nhiệt độ không khí xung quanh không được cao hơn +40oC, không thấp hơn -5oC và nhiệt độ trung bình trong vòng 24h không được cao hơn +35oC;

● Khi lắp đặt và sử dụng trong nhà, độ cao của nơi sử dụng không được vượt quá 2000m;

● Độ ẩm tương đối của không khí xung quanh không vượt quá 50% khi nhiệt độ tối đa là +40oC và nên cho phép nhiệt độ tương đối lớn hơn ở nhiệt độ thấp hơn (ví dụ:90% ở +20oC), có tính đến khả năng sự thay đổi nhiệt độ đôi khi sẽ gây ra hiệu ứng ngưng tụ;

● Khi lắp đặt thiết bị, độ nghiêng so với mặt phẳng thẳng đứng không được vượt quá 5°;

● Thiết bị phải được lắp đặt ở nơi không có rung động, va đập và ăn mòn nghiêm trọng;

● Khi người dùng có yêu cầu đặc biệt, vấn đề có thể được giải quyết thông qua tư vấn với nhà sản xuất.

Hiệu suất điện

Thông số điện cơ bản

Người mẫu	Điện áp định mức (V)	Dòng điện định mức (A)		Dòng điện ngắn mạch định mức (KA)	Dòng điện chịu được thời gian ngắn định mức (1s)kA)	Dòng điện chịu được đỉnh định mức (kA)
GGD1	380	A	1000	15	15	30
		B	600(630)
		C	400
GGD2	380	A	1500(1600)	30	30	63
		B	1000
		C	600
GGD3	380	A	3150	50	50	105
		B	2500
		C	2000

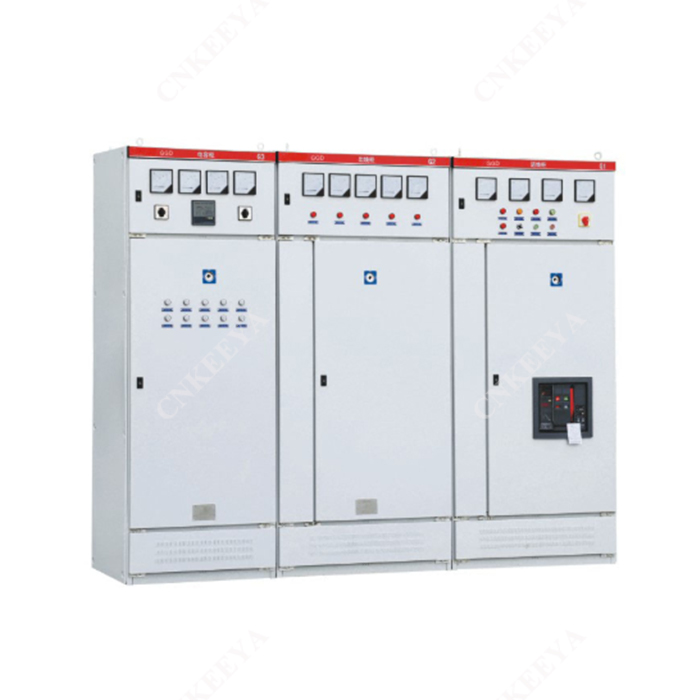

GGD Tủ phân phối điện hạ thế AC

Giải pháp mạch chính

Mạch chính của tủ GGD có 129 giải pháp được thiết kế với tổng số 298 thông số kỹ thuật (không bao gồm các giải pháp và thông số kỹ thuật xuất phát từ sự thay đổi chức năng của mạch phụ và thay đổi điện áp điều khiển).

Trong đó các giải pháp GGD1 loại 49 có sẵn 123 thông số kỹ thuật

Giải pháp GGD2 loại 53 có sẵn 107 thông số kỹ thuật

Giải pháp GGD3 loại 27 có sẵn 68 thông số kỹ thuật

Giải pháp mạch chính được lựa chọn bằng cách lấy ý kiến của đa số bộ phận thiết kế và người sử dụng, đồng thời bổ sung giải pháp mà nhà máy điện yêu cầu. Dòng điện định mức lên tới 3150A, thích hợp cho việc lựa chọn máy biến áp phân phối có công suất từ 2000kVA trở xuống. Ngoài ra, tủ bù tụ điện GGJ1 và GGJ2 được thiết kế để đáp ứng nhu cầu bù công suất phản kháng, với tổng cộng 4 giải pháp mạch chính và 12 thông số kỹ thuật.

Giải pháp mạch phụ trợ

Thiết kế mạch phụ trợ có hai giải pháp phần: kế hoạch cung cấp điện và nhà máy phát điện. Có đủ không gian trong tủ GGD để lắp đặt các bộ phận phụ. Đồng thời, một máy biến dòng LMZ3D đặc biệt đã được phát triển để đáp ứng nhu cầu của các nhà máy điện và người dùng đặc biệt khi cần có rơle bảo vệ kèm theo.

Xe buýt chính

Xem xét tỷ lệ giá và tính khả thi của việc thay thế đồng bằng nhôm, có thể sử dụng thanh nhôm đơn khi dòng điện định mức từ 1500A trở xuống và thanh cái đồng kép được sử dụng khi dòng điện định mức lớn hơn 1500A. Nhà sản xuất sẽ sản xuất nguyên mẫu và “vượt qua” bài kiểm tra điển hình theo quy định này. Tất nhiên, nhà sản xuất cũng có thể thay thế thanh cái nhôm bằng thanh cái đồng có cùng khả năng mang dòng theo yêu cầu của người dùng. Các bề mặt chồng lên nhau của xe buýt đều được xử lý bằng quy trình tráng men thiếc.

Lựa chọn các thành phần điện

(1) Tủ GGD chủ yếu sử dụng các linh kiện điện tiên tiến hơn có thể sản xuất hàng loạt tại Trung Quốc. Đồng thời, nó cũng giữ lại một số đặc điểm của các sản phẩm cũ như DZ10D, DZ20, v.v. trên tiền đề xem xét đầy đủ tính khả thi theo nguyên tắc kinh tế và hợp lý. Những sản phẩm lỗi thời không được sử dụng nữa.

(2) Công tắc dao thao tác quay HD13BX và HS13BX là một bộ phận đặc biệt được thiết kế để đáp ứng nhu cầu về cấu trúc độc đáo của tủ GGD. Nó thay đổi chế độ hoạt động của cơ cấu và vẫn giữ được những ưu điểm của sản phẩm cũ. Đây là một loại linh kiện điện mới thực tế.

(3) Bộ phận thiết kế lựa chọn các linh kiện điện mới có hiệu suất tốt hơn và công nghệ tiên tiến hơn theo nhu cầu của người dùng, vì tủ GGD có khả năng lắp đặt tốt nên nhìn chung sẽ không gây khó khăn trong sản xuất và lắp đặt do các thành phần điện được cập nhật.

(4) Để cải thiện hơn nữa độ ổn định động của mạch chính, một kẹp bus kết hợp loại ZMJ và giá đỡ cách điện cho tủ GGD đã được thiết kế. Kẹp bus được làm bằng vật liệu hợp kim PPO có độ bền cao, chống tên cao, với cường độ cách nhiệt cao, hiệu suất tự dập tắt tốt và cấu trúc độc đáo. Nó có thể dễ dàng kết hợp thành một kẹp bus đơn hoặc một kẹp bus đôi bằng cách điều chỉnh khối xây dựng. Giá đỡ cách điện là cấu trúc đúc dạng ống bọc với chi phí thấp và độ bền cao, giúp giải quyết khuyết điểm về khoảng cách rò rỉ không đủ của các sản phẩm cũ.
