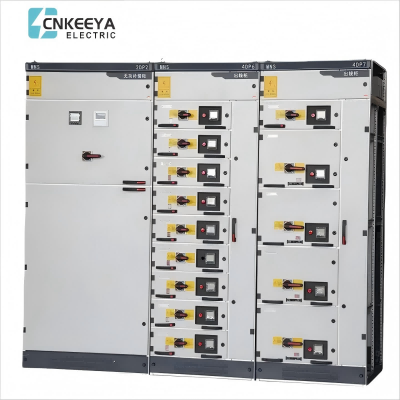

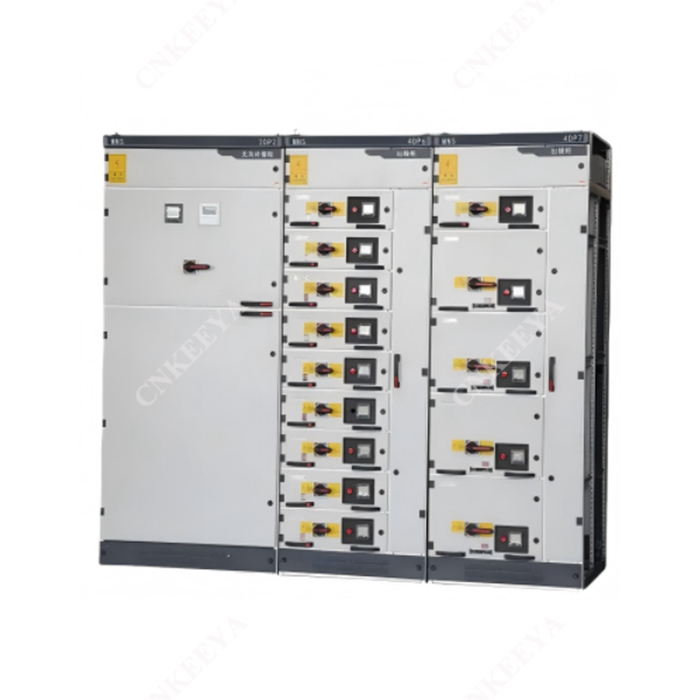

Thiết bị đóng cắt có thể rút điện áp thấp MNS

Thiết bị đóng cắt có thể rút điện áp thấp MNS

Nổi tiếng nhờ kết cấu chắc chắn và hiệu suất bền bỉ, Thiết bị đóng cắt rút điện áp thấp MNS chất lượng cao của Keeya đảm bảo tuổi thọ và độ tin cậy của việc lắp đặt điện áp thấp. Sự nhấn mạnh của Keeya vào việc tùy chỉnh nhấn mạnh sứ mệnh của họ là cung cấp các giải pháp phù hợp, bền bỉ, đáp ứng nhu cầu ngày càng tăng của ngành điện.

Ứng dụng chính

Dòng thiết bị đóng cắt kéo hạ áp này là loại tủ kết hợp được nhà máy lắp ráp bằng cách sử dụng các mô-đun tiêu chuẩn (FBA).

Dòng thiết bị chuyển mạch rút điện áp thấp này phù hợp cho các nhà máy điện, trạm biến áp, hóa dầu, luyện thép cán, năng lượng vận tải, công nghiệp nhẹ và doanh nghiệp dệt may, cộng đồng dân cư, tòa nhà cao tầng và những nơi khác. Nó được sử dụng để chuyển đổi, phân phối và điều khiển năng lượng của thiết bị phân phối điện trong hệ thống điện có AC 50-60HZ và điện áp làm việc định mức AC 660V trở xuống.

Thiết bị này tuân thủ các tiêu chuẩn chuyên môn quốc gia của GB7251.1 "Thiết bị đóng cắt hoàn chỉnh điện áp thấp" và "Thiết bị đóng cắt hoàn chỉnh có thể rút điện áp thấp" JB/T9961, cũng như các tiêu chuẩn chuyên nghiệp quốc tế IEC439-1.

Thiết bị đóng cắt có thể rút điện áp thấp MNS

Dòng thiết bị đóng cắt rút điện áp thấp này là một loại tủ kết hợp được lắp ráp bởi nhà máy (FBA) với các mô-đun tiêu chuẩn.

Loạt thiết bị đóng cắt điện áp thấp này có thể áp dụng cho các nhà máy điện, trạm biến áp, hóa dầu, luyện kim và cán thép, vận tải, năng lượng, doanh nghiệp công nghiệp nhẹ và dệt may, khu dân cư, tòa nhà cao tầng và những nơi khác, như thiết bị phân phối điện của hệ thống điện AC 50~60HZ có điện áp làm việc định mức từ 660V trở xuống để chuyển đổi, phân phối và điều khiển nguồn điện.

Việc lắp đặt tuân thủ các cụm thiết bị đóng cắt và điều khiển điện áp thấp GB 7251.1 - Phần 1: Các cụm đã được thử nghiệm điển hình và thử nghiệm một phần cũng như các cụm thiết bị đóng cắt và điều khiển có thể rút điện áp thấp JB/T 9961 cũng như các tiêu chuẩn chuyên nghiệp quốc tế IEC439-1.

Tình trạng dịch vụ bình thường

● Nhiệt độ không khí xung quanh không được cao hơn +40oC và thấp hơn -5oC và nhiệt độ trung bình không được cao hơn +35oC trong vòng 24 giờ. Điều kiện khí quyển: Không khí sạch và độ ẩm tương đối không vượt quá 50% ở nhiệt độ tối đa +40oC. Độ ẩm tương đối cao hơn được cho phép ở nhiệt độ thấp hơn, ví dụ 90% ở +20oC, nhưng cần tính đến sự thay đổi nhiệt độ vì thỉnh thoảng có thể xảy ra hiện tượng ngưng tụ.

● Độ cao: không quá 2000m.

● Thiết bị phù hợp cho quá trình vận chuyển và bảo quản ở nhiệt độ từ -25oC đến +55oC và lên đến +70oC trong khoảng thời gian ngắn (không quá 24 giờ). Thiết bị sẽ không chịu bất kỳ hư hỏng không thể khắc phục nào ở những giới hạn này nhiệt độ và có thể hoạt động bình thường trong điều kiện bình thường.

● Nếu không thể đáp ứng các điều kiện dịch vụ nêu trên thì vấn đề sẽ được giải quyết thông qua thương lượng giữa người dùng và nhà sản xuất. Khi thiết bị được sử dụng trên giàn khoan dầu ngoài khơi và nhà máy điện hạt nhân, phải ký kết một thỏa thuận kỹ thuật riêng.

Thông số kỹ thuật cơ bản

Thiết bị đóng cắt có thể rút điện áp thấp MNS

Mức độ bảo vệ

Phù hợp với tiêu chuẩn IEC 529 và D IN 40050

IP30: sửa tỷ lệ ed cho kích thước lớn hơn φ 2,5 MM

IP40: sửa tỷ lệ ed cho kích thước lớn hơn 1,0 MM φ

IP54: bảo vệ chống bụi và mọi hướng bắn tung tóe

(Vui lòng tham khảo ý kiến ​​của nhà sản xuất khi đặt hàng mức bảo vệ IP54)

Loại tủ công tắc

1. Tủ trung tâm phân phối điện (PC): có thể sử dụng bộ ngắt mạch dòng EMAX, MT, 3WN, AH, ME.

2.Tủ trung tâm điều khiển động cơ (MCC): được lắp ráp bởi các ngăn kéo có kích thước khác nhau. Công tắc chính của mỗi mạch sử dụng cầu dao vỏ nhựa cao cấp hoặc công tắc tải xoay có cầu chì. Tủ bù hệ số công suất tự động (có thiết bị bù hệ số công suất thủ công, tự động và từ xa)

Sơ đồ thân tủ

Tủ trung tâm phân phối điện (PC)

Thiết bị đóng cắt có thể rút điện áp thấp MNS

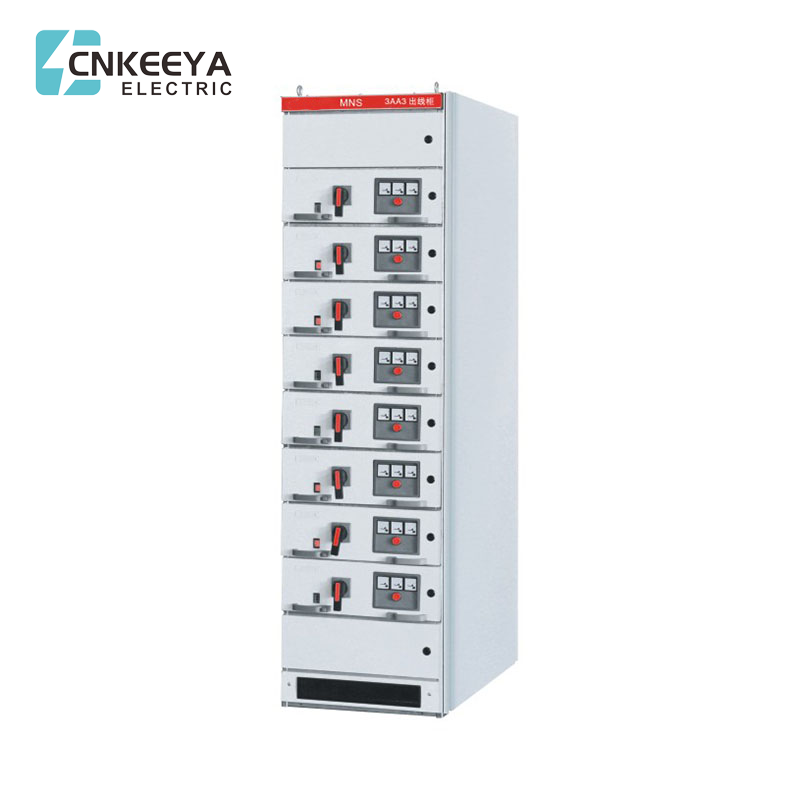

B Tủ trung tâm điều khiển động cơ (MCC)

Sơ đồ chế độ kết hợp

Sơ đồ lắp đặt
