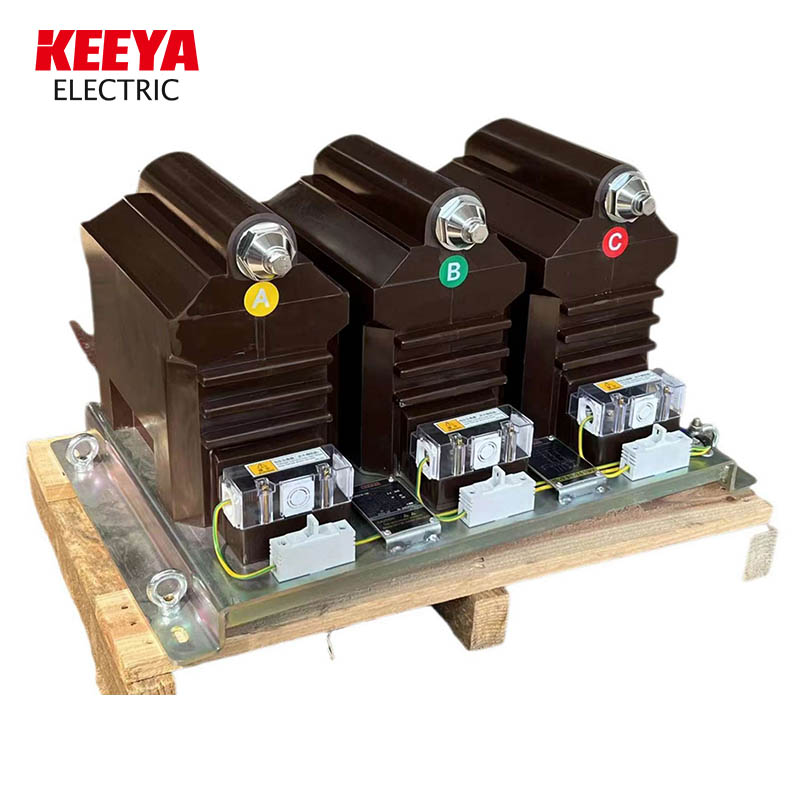

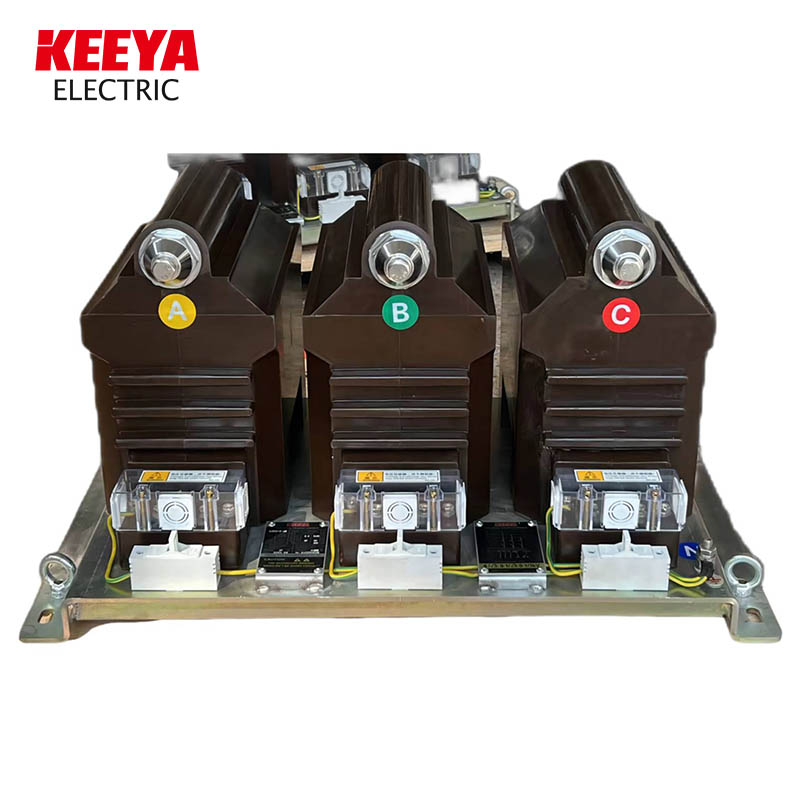

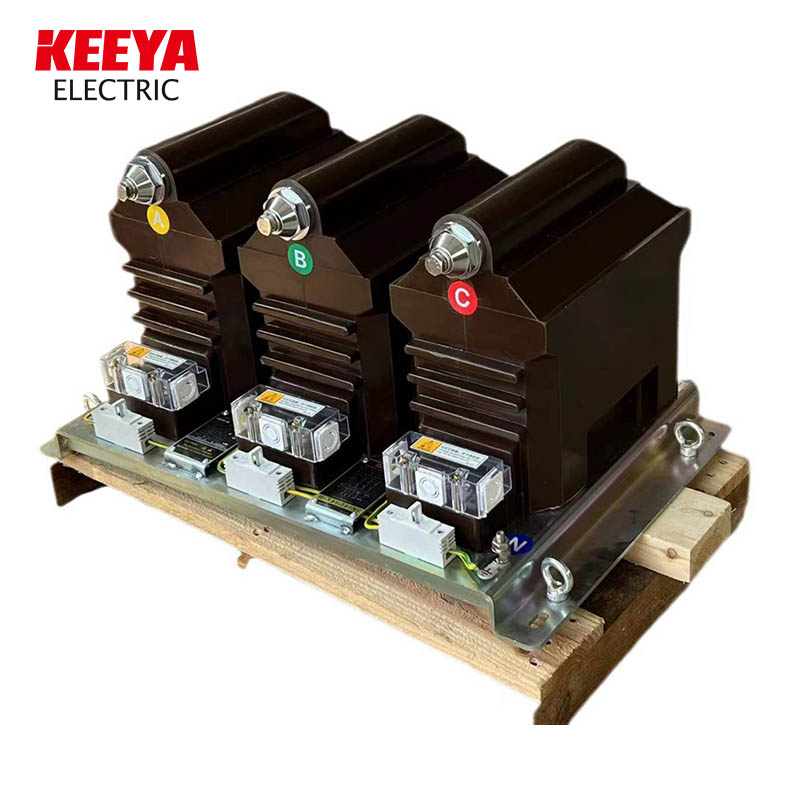

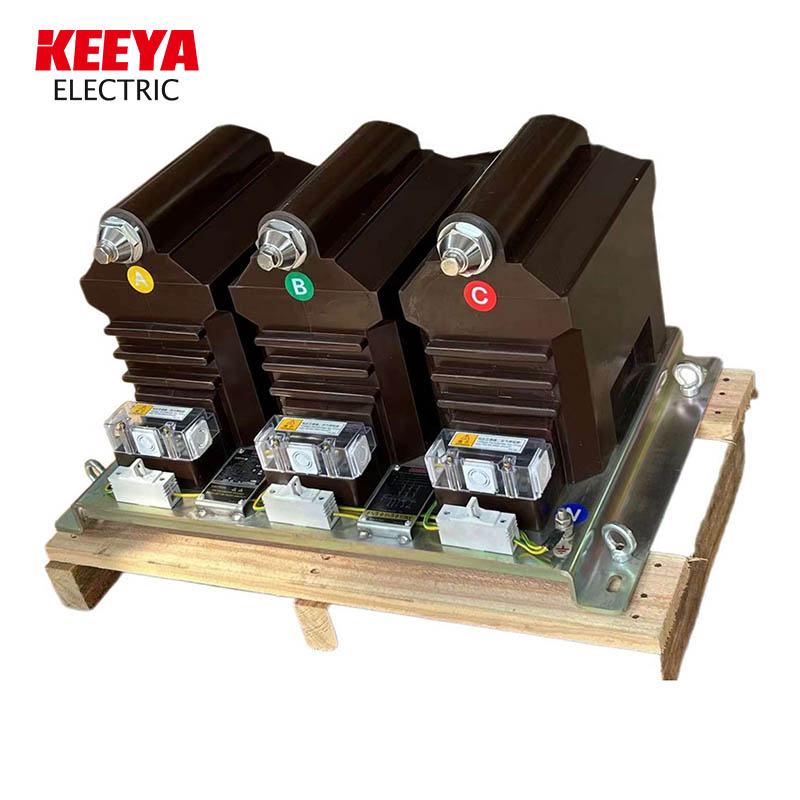

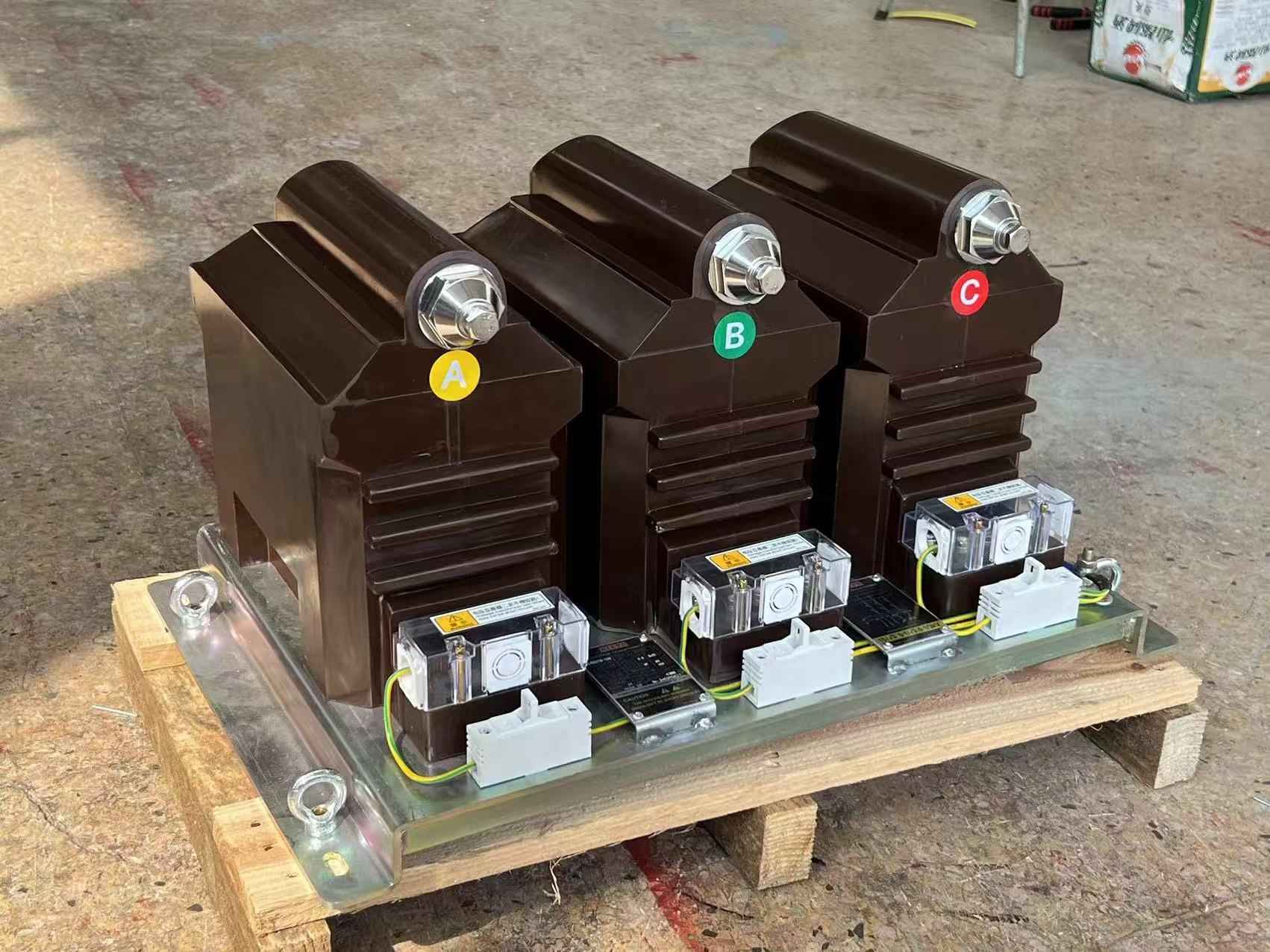

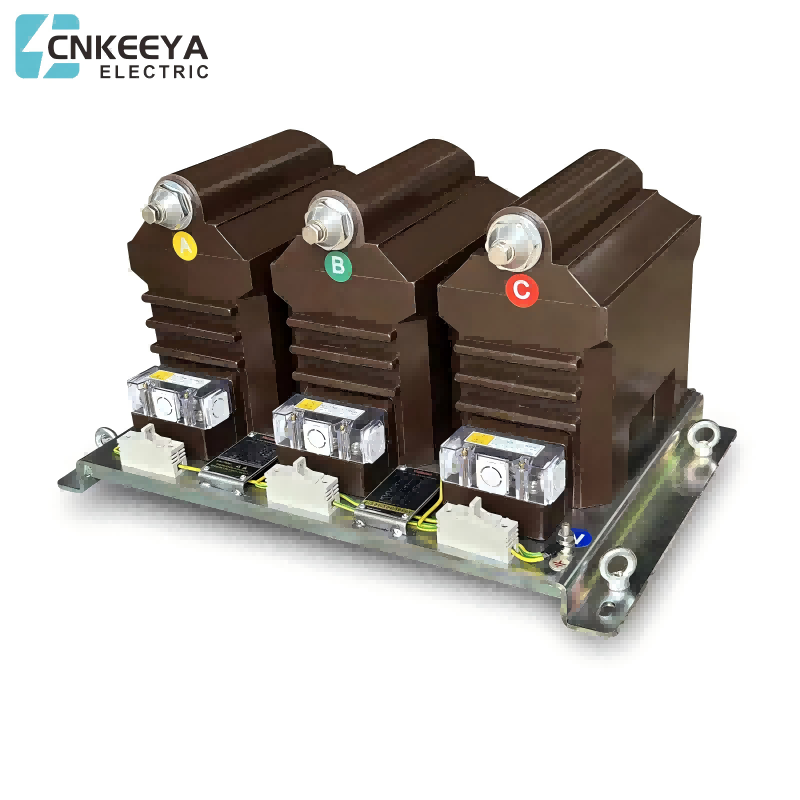

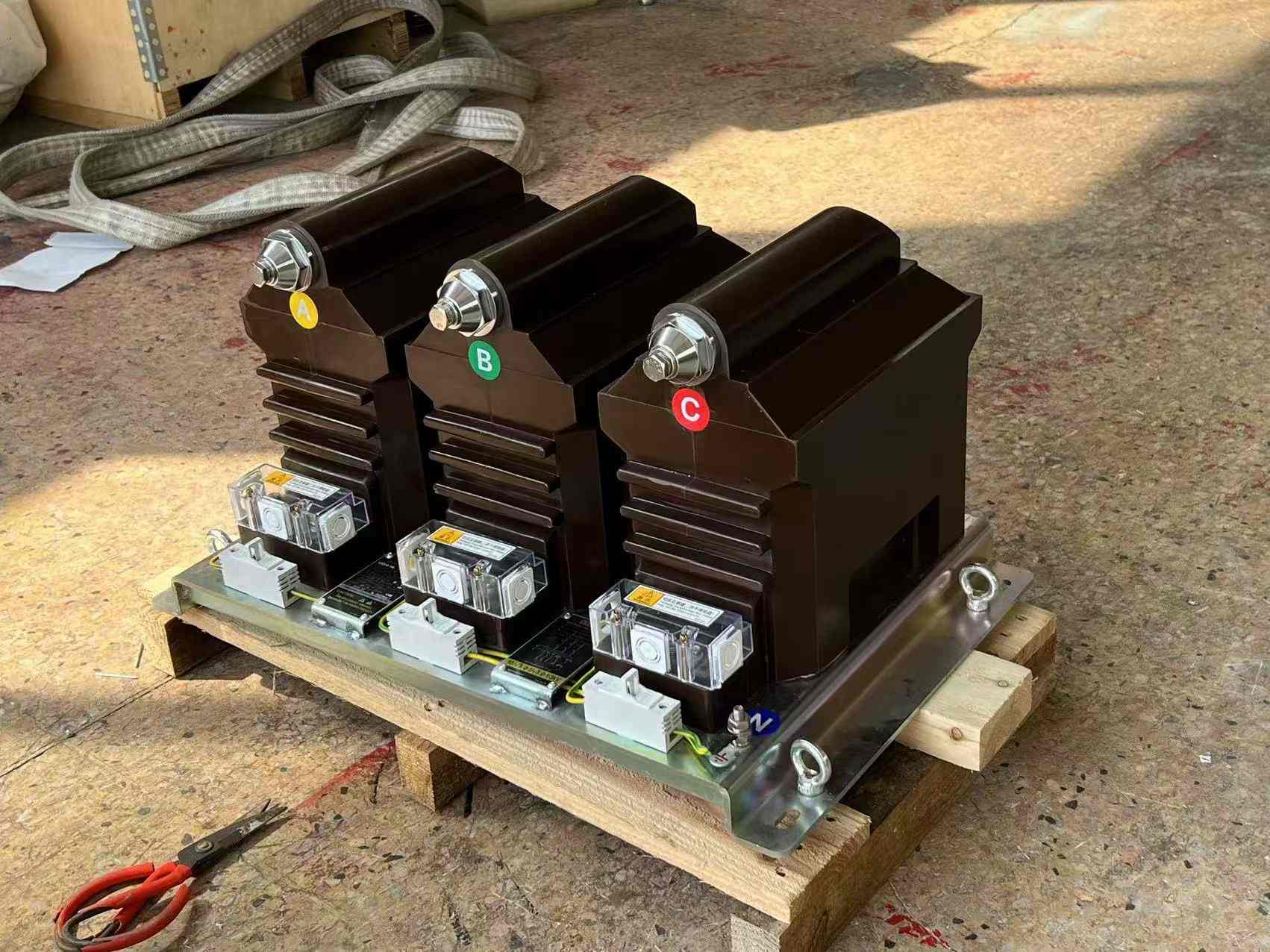

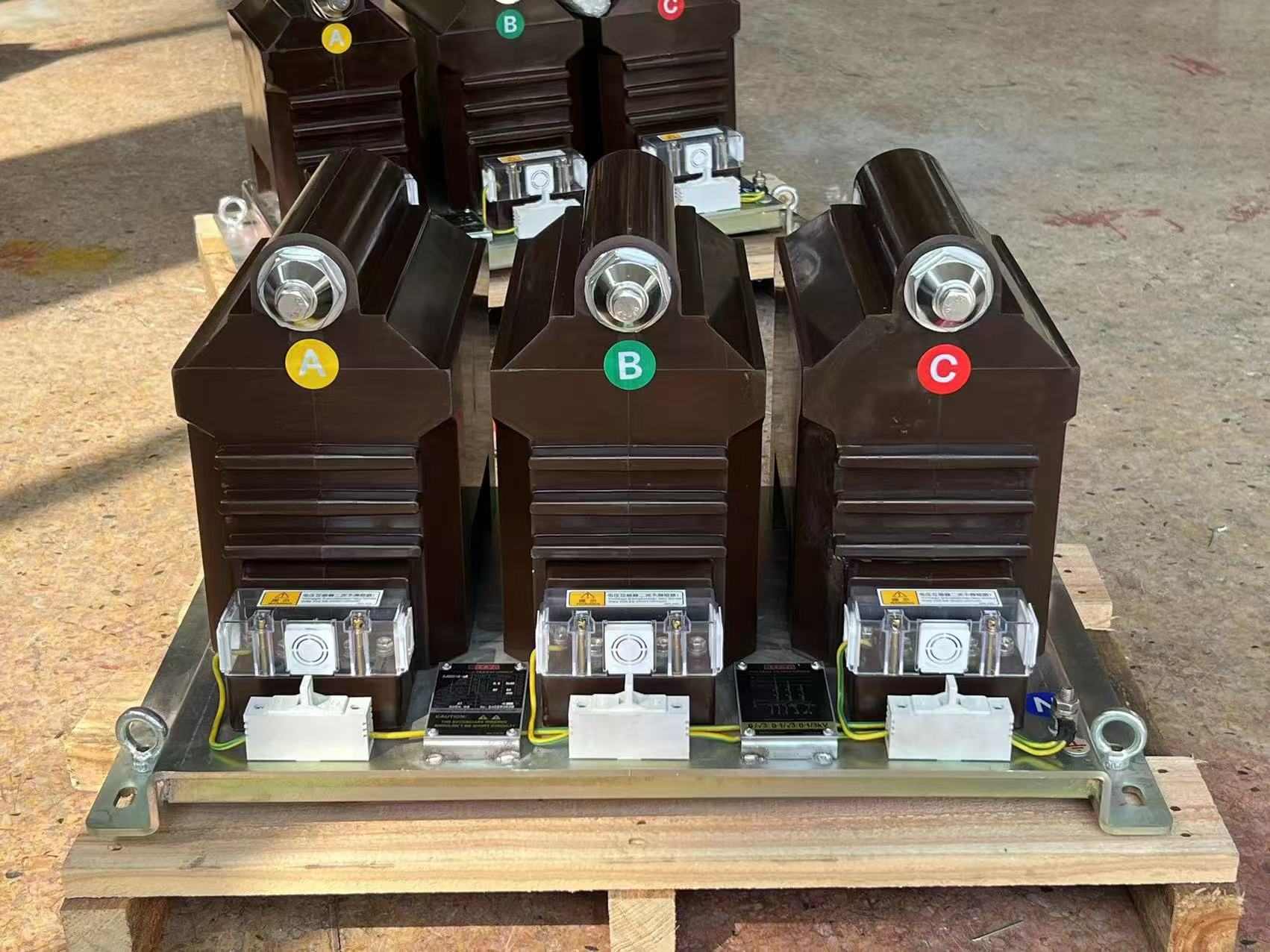

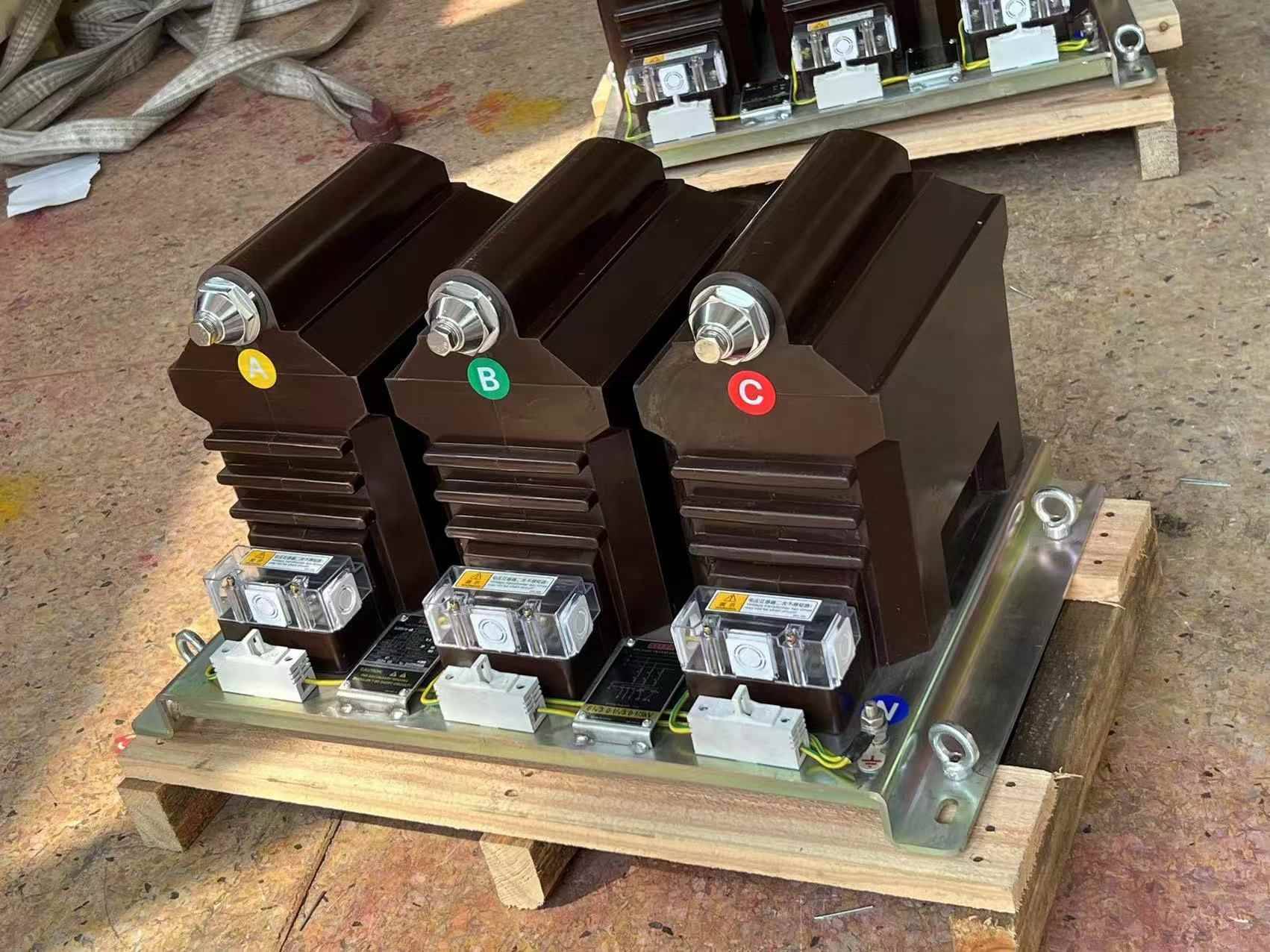

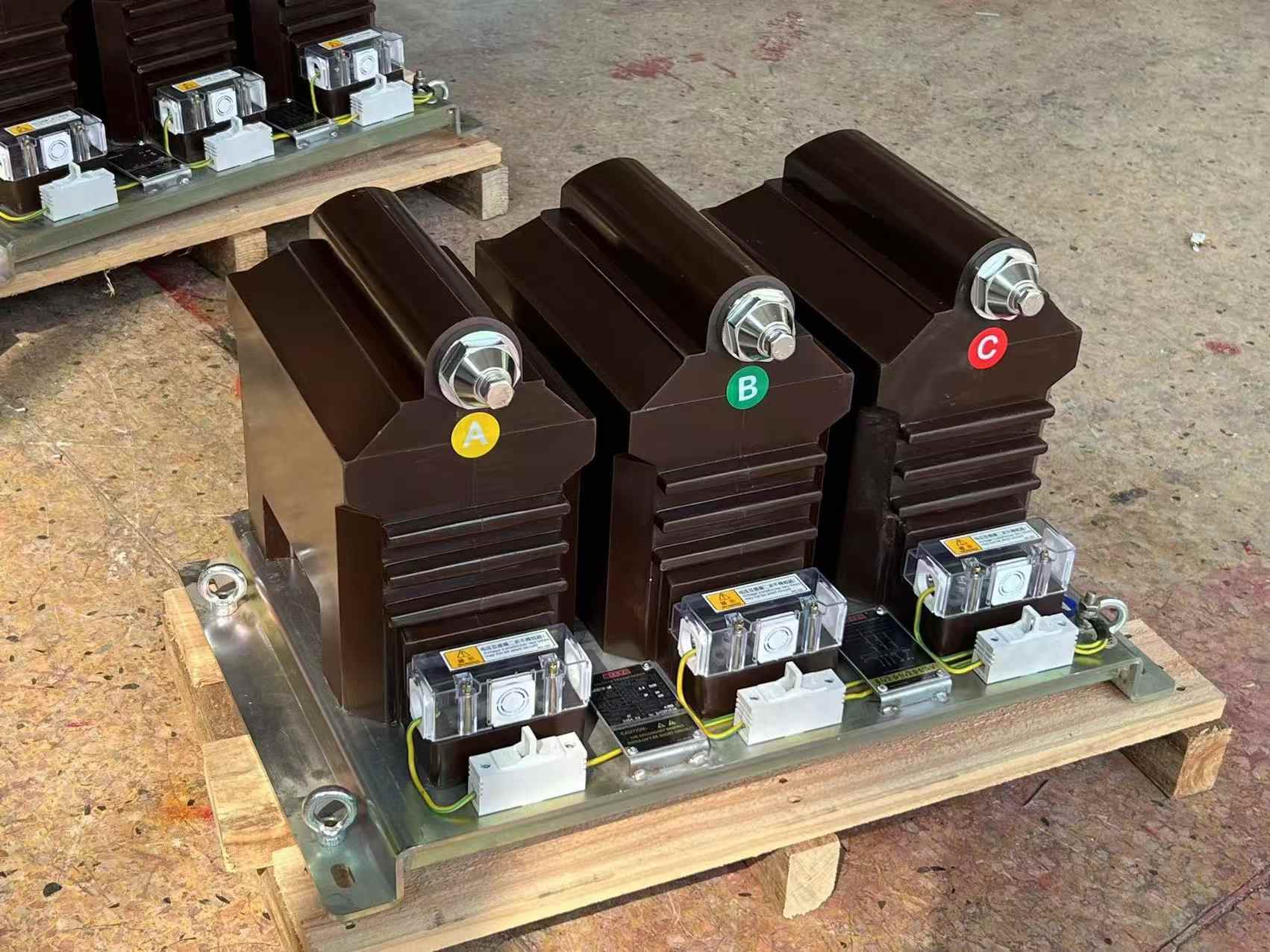

Máy biến điện áp là máy biến áp đo lường được mắc song song. Mục đích thiết kế của chúng là cung cấp tải không đáng kể cho nguồn cung cấp được đo và có tỷ số điện áp cũng như mối quan hệ pha chính xác để đạt được phép đo kết nối thứ cấp chính xác.
Máy biến điện áp là máy biến áp đo lường được mắc song song. Mục đích thiết kế của chúng là cung cấp tải không đáng kể cho nguồn cung cấp được đo và có tỷ số điện áp cũng như mối quan hệ pha chính xác để đạt được phép đo kết nối thứ cấp chính xác.
1. Tiêu chuẩn sản phẩm: Máy biến áp điện từ GB1207-2006
2. Cấp cách điện định mức: 7,2/32/60kV
3. Tần số định mức: 50Hz hoặc 60Hz
4. Khoảng cách rò rỉ bề mặt của sản phẩm: đáp ứng mức ô nhiễm loại II;
5. Hệ số công suất tải: COS∮=08 (độ trễ)
Mô hình máy biến điện áp bao gồm các bộ phận sau, có các chữ cái và ký hiệu thể hiện nội dung:
Chữ cái đầu: J - Máy biến điện áp;
Chữ cái thứ hai: D - một pha; S - ba pha;
Chữ cái thứ ba: J - ngâm dầu; Z - đổ;
Chữ thứ tư: Số - Cấp điện áp (KV).
Ví dụ, JDZX18-10R1 đại diện cho máy biến điện áp đúc một pha có điện áp định mức là 10KV.
