Mô tả Sản phẩm

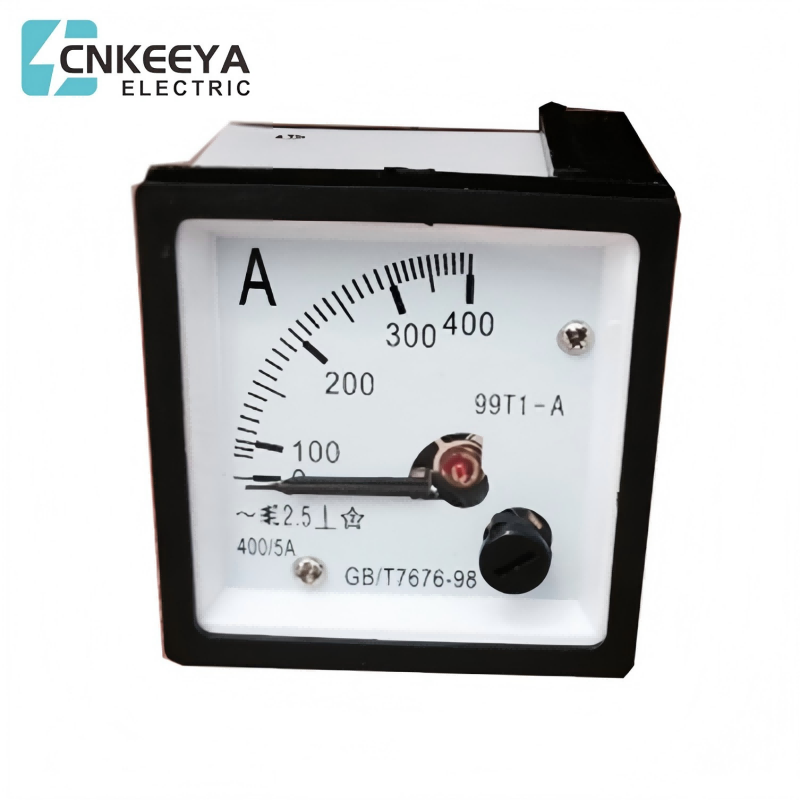

Ammeter 99T1-A

Ampe kế 99T1 là một ampe kế con trỏ thường được sử dụng, phù hợp để cài đặt trên các bảng hiển thị và bảng chuyển đổi lớn của các hệ thống điều khiển và phân phối khác nhau để chỉ ra các thông số điện có liên quan như dòng điện AC/DC, điện áp, hệ số công suất, công suất, giá trị đồng bộ, tần số, điện áp mở và điện áp quá tải.

Ampe kế 99T1 thường được sử dụng làm ampe kế con trỏ. Thuận tiện để quan sát cường độ cụ thể của dòng điện.

Phạm vi ứng dụng

Được sử dụng rộng rãi trong các ngành công nghiệp sau: nhà máy điện, cơ sở phân phối, thiết bị cơ học, tàu, hàng không, máy biến áp, v.v.

Tiêu chuẩn quốc tế

99t1 ampe kế theo thông số kỹ thuật và kích thước của ampe kế được công nhận quốc tế:

Cấu trúc thành phần

Bao gồm một hệ thống mạch từ tính cố định và các bộ phận di chuyển. Hệ thống mạch từ tính của thiết bị bao gồm nam châm vĩnh cửu 1, Palms Pole 2 cố định ở hai cực của nam châm và lõi sắt hình trụ 3 nằm giữa hai lòng bàn tay. Lõi sắt hình trụ được cố định trên giá đỡ dụng cụ để giảm điện trở từ tính và tạo ra từ trường phóng xạ đồng đều trong khoảng cách không khí giữa lòng bàn tay cực và lõi sắt. Khi cuộn dây di động 4 trong từ trường này lệch xung quanh trục quay, các từ trường ở hai bên hiệu quả luôn bằng nhau về độ lớn và vuông góc với nhau. Cuộn dây di chuyển là vết thương xung quanh khung nhôm. Trục được chia thành hai phần, phía trước và phía sau. Một đầu của mỗi nửa trục được cố định trên khung nhôm của cuộn dây di chuyển và đầu kia được hỗ trợ trong ổ trục qua đầu trục. Ngoài ra còn có một con trỏ được cài đặt ở nửa trục phía trước, được sử dụng để chỉ ra độ lớn của điện đo được khi phần di chuyển lệch.

Đặc điểm cấu trúc

1: (dụng cụ) Mạch đo

Phần mạch bên trong của đồng hồ đo điện và các phụ kiện của nó, bao gồm các dây được kết nối với nhau (nếu có). Được cung cấp bởi dòng điện hoặc điện áp, một hoặc cả hai đều là các yếu tố chính xác định giá trị chỉ báo đo được. (Một trong những dòng điện hoặc điện áp có thể là chính được đo)

2 Mạch hiện tại

Một mạch đo có dòng điện là yếu tố chính xác định giá trị chỉ báo đo được.

Lưu ý: Dòng điện đi qua dòng hiện tại có thể được trực tiếp là dòng đo được, hoặc được cung cấp bởi một máy biến áp dòng bên ngoài, được rút ra bởi một shunt bên ngoài và tỷ lệ với dòng điện đo được.

3 dòng điện áp

Một mạch đo trong đó điện áp được áp dụng là yếu tố chính xác định giá trị chỉ báo đo được.

LƯU Ý: Điện áp được áp dụng cho đường điện áp có thể là điện áp đo được hoặc điện áp được cung cấp bởi một máy biến áp điện áp bên ngoài hoặc bộ chia điện áp hoặc điện áp tỷ lệ thuận với điện áp đo được vẽ từ điện trở chuỗi bên ngoài (trở kháng).

4 Đường đo bên ngoài

Phần mạch bên ngoài của thiết bị, từ đó có thể thu được giá trị đo được

5 dòng phụ trợ

Cần thiết cho hoạt động của dụng cụ, các mạch đo bên ngoài mạch.

6 Cung cấp năng lượng phụ trợ

Mạch phụ trợ để cung cấp năng lượng điện

7 Đo các thành phần

Một số kết hợp thành phần của các yếu tố đo lường. Chúng có thể khiến phần di chuyển tạo ra chuyển động liên quan đến đối tượng đo được theo tác động của đối tượng đo.

8 bộ phận di chuyển

Các thành phần di chuyển của phần tử đo.

9 Thiết bị chỉ báo

Thành phần trong dụng cụ đo hiển thị giá trị đo được.

10 chỉ báo

Một thành phần sử dụng một thang đo để chỉ ra vị trí của một phần có thể di chuyển.

11: Thống trị quy mô

Một loạt các điểm đánh dấu và số, kết hợp với các chỉ số, có thể được sử dụng để có được giá trị đo được.

12 dòng phân chia

Các dấu trên mặt số chia tỷ lệ thành các khoảng thời gian thích hợp để xác định vị trí của chỉ báo.

13 đường phân chia không

Dấu chữ bằng 0 trên mặt số.

14 bộ phận

Khoảng cách giữa hai đường phân chia liền kề.

15 độ chữ số

Một loạt các con số kết hợp với đường phân chia.

16 Vị trí không cơ học

Vị trí cân bằng của chỉ báo sau khi phần tử đo của điều khiển cơ được cung cấp. Vị trí này có thể trùng với hoặc không trùng với dòng Division Zero.

Trong các dụng cụ có vị trí nén cơ học, vị trí không cơ học không tương ứng với đường phân chia.

Trong các công cụ không có lực phản ứng cơ học đáng kể, vị trí không cơ học là không chắc chắn.

Sự chính xác

Độ chính xác của các công cụ được gọi là độ chính xác, còn được gọi là độ chính xác. Độ chính xác và lỗi có thể nói là anh em sinh đôi, bởi vì sự tồn tại của lỗi làm phát sinh khái niệm độ chính xác. Nói tóm lại, độ chính xác của thiết bị đề cập đến mức độ mà giá trị đo của thiết bị gần với giá trị thực, thường được biểu thị bằng lỗi phần trăm tương đối (còn được gọi là lỗi chuyển đổi tương đối).

Sự thay đổi

Biến thể đề cập đến sự khác biệt tối đa giữa các giá trị được chỉ định của một thiết bị khi biến đo được (có thể được hiểu là tín hiệu đầu vào) đạt cùng một giá trị từ các hướng khác nhau nhiều lần. Nói cách khác, sự thay đổi của tham số đo từ nhỏ đến lớn (đặc tính dương) và từ lớn đến nhỏ (đặc tính ngược) là mức độ mà tham số đo không khớp trong điều kiện bên ngoài không đổi. Sự khác biệt giữa hai được gọi là biến thể dụng cụ
