Sự gián đoạn lỗi ở cấp độ mili giây! Sơ đồ tháo gỡ đầy đủ Hardcore của thiết bị GIS

Trong hệ thống điện phức tạp và được kết nối với nhau, các thành phần như thanh cái, đường dây truyền tải và máy biến áp tạo thành một mạng lưới phức tạp. Bất kỳ sự cố ngắn mạch hoặc quá tải nào tại bất kỳ thời điểm nào đều có thể gây ra sự cố xếp tầng, có khả năng dẫn đến sập lưới. Ở số này chúng ta đi thẳng vào “cốt lõi” của thiết bị GIS nhé! Thông qua một loạt sơ đồ động "cấp nguyên tắc", kết hợp với phân tích cấu trúc chính xác, chúng tôi minh họa một cách sinh động chuỗi kỹ thuật cốt lõi của nó trong việc đảm bảo an toàn lưới điện trong các điều kiện kín hoàn toàn—từ khả năng dập tắt hồ quang mạnh mẽ của khí SF₆ và cách ly rõ ràng các công tắc ngắt kết nối, đến khóa liên động logic chính xác của cơ chế năm bảo vệ và khóa bảo vệ nối đất đáng tin cậy, cho đến đảm bảo cách điện được cung cấp bởi niêm phong buồng khí.

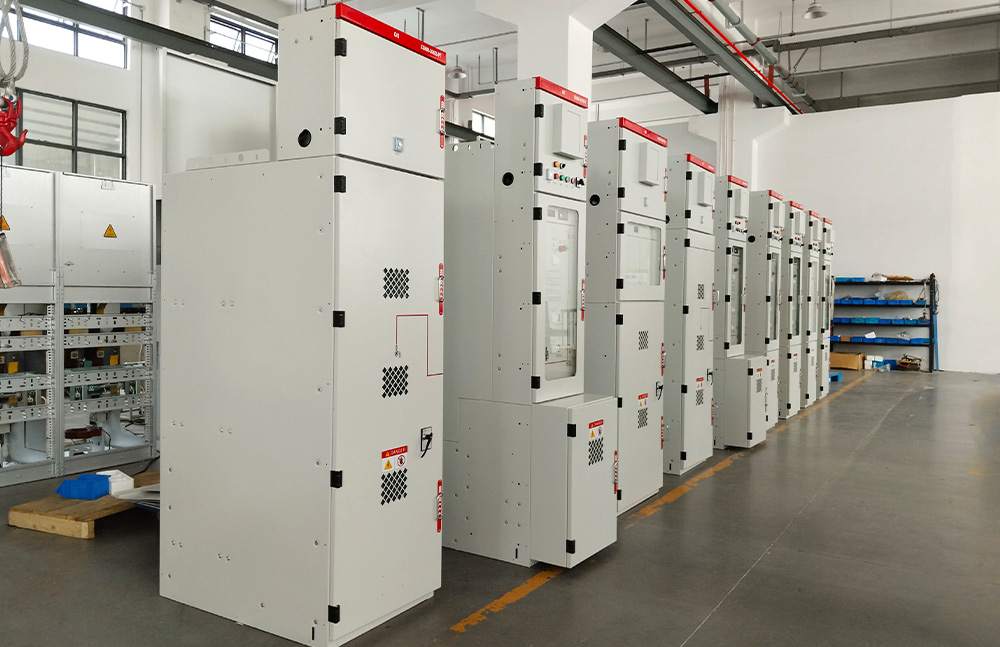

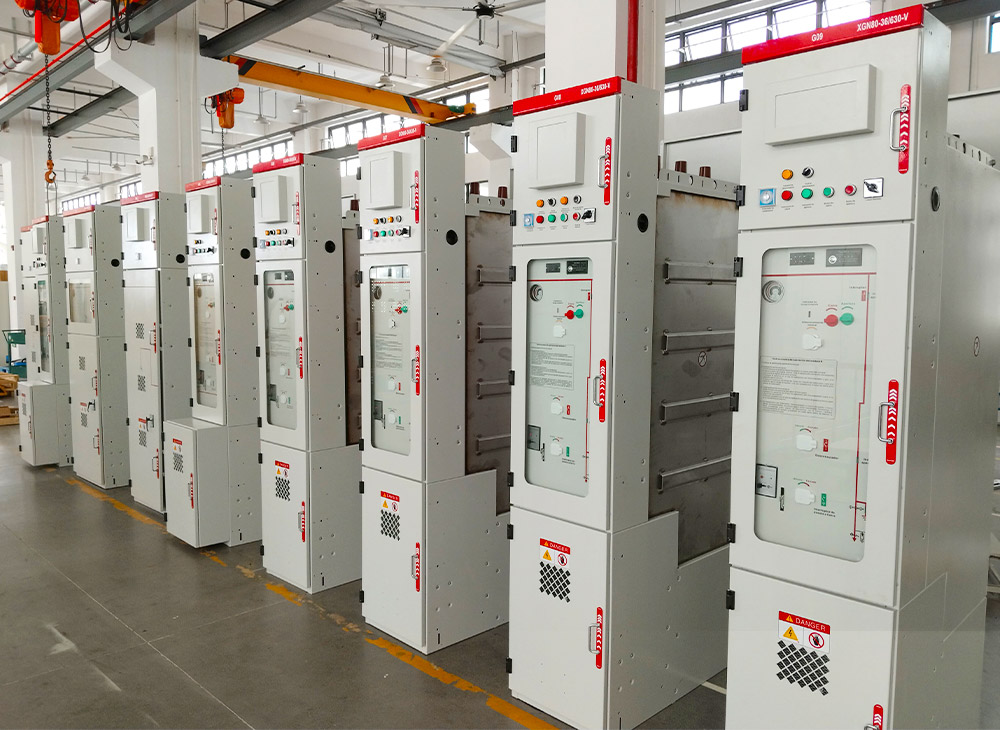

Phân tích kỹ thuật và nghiên cứu ứng dụng của thiết bị đóng cắt bọc kim loại cách điện bằng khí SF₆ (GIS)

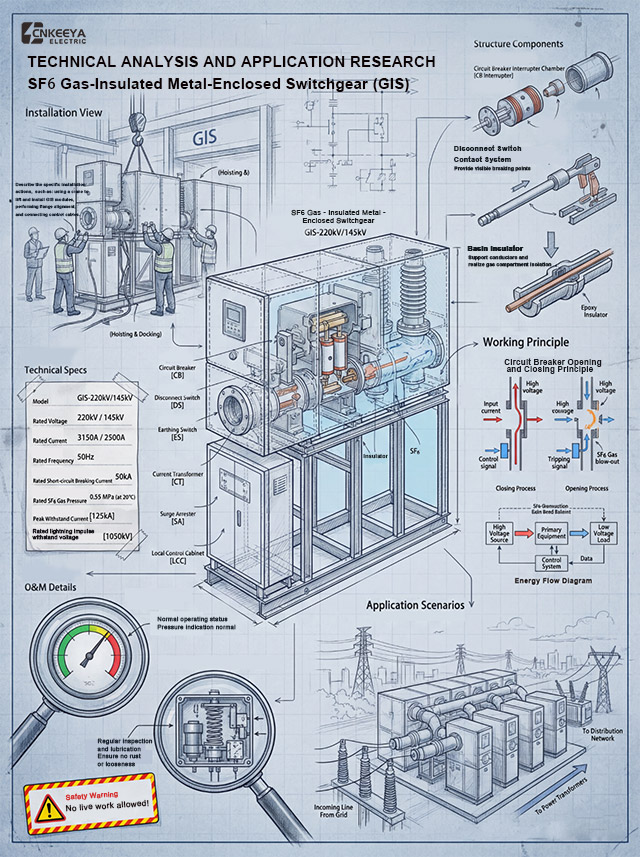

Bài viết này lấy thiết bị GIS-220kV/145kV của CNKEEYA ELECTRIC làm ví dụ và phân tích thiết bị theo bốn khía cạnh: nguyên lý kỹ thuật, thành phần cấu trúc, lắp đặt và bảo trì cũng như các kịch bản ứng dụng, cho thấy những ưu điểm cốt lõi của thiết bị đóng cắt bọc kim loại cách điện bằng khí (GIS) trong truyền tải điện cao áp. Thông qua lớp cách nhiệt bằng khí SF₆ và cấu trúc bọc kim loại, GIS đạt được độ tin cậy cao, thiết kế nhỏ gọn và các đặc tính bảo trì an toàn, khiến nó phù hợp với các nút nguồn quan trọng như trung tâm lưới điện và trạm biến áp. Nó cung cấp hỗ trợ kỹ thuật để vận hành ổn định các hệ thống điện hiện đại.

1. Giới thiệu

Với mức điện áp ngày càng tăng của hệ thống điện và các yêu cầu khắt khe hơn về độ tin cậy cung cấp điện, thiết bị đóng cắt bọc kim loại cách điện bằng khí (GIS) đã trở thành thành phần cốt lõi trong truyền tải điện cao áp/siêu cao áp nhờ những ưu điểm của nó như độ bền cách điện cao, diện tích nhỏ và dễ bảo trì. Dựa trên sơ đồ kỹ thuật của thiết bị GIS-220kV/145kV của CNKEEYA ELECTRIC, bài viết này phân tích một cách có hệ thống các nguyên tắc kỹ thuật, thiết kế kết cấu, lắp đặt và bảo trì cũng như các kịch bản ứng dụng, cung cấp tài liệu tham khảo lý thuyết và thực tiễn cho việc lựa chọn, lắp đặt và bảo trì GIS.

2. Nguyên tắc kỹ thuật và tính năng cốt lõiđộ phân giải

2.1 Nguyên lý làm việc: Logic “đóng-mở” của bộ ngắt mạch

Đơn vị vận hành cốt lõi của GIS là bộ ngắt mạch (CB), có quy trình "đóng-mở" dựa vào đặc tính cách điện và dập hồ quang của khí SF₆:

Quá trình đóng: Sau khi nhận được chỉ thị từ tủ điều khiển (Control System), các tiếp điểm của cầu dao đóng lại, cho dòng điện chạy từ nguồn cao áp (Nguồn điện áp cao) qua mạch chính đến phụ tải hạ áp (Low Pressure Load), hoàn thành việc truyền tải điện năng.

Quá trình mở: Khi hệ thống phát hiện lỗi (ví dụ: đoản mạch), tín hiệu điều khiển sẽ kích hoạt việc tách các tiếp điểm của bộ ngắt mạch. Khí SF₆ phân hủy dưới nhiệt độ cao của hồ quang, tạo ra chất dập hồ quang để nhanh chóng dập tắt hồ quang và cắt dòng điện sự cố, đảm bảo an toàn cho lưới điện.

Ngoài ra, công tắc ngắt kết nối (DS) cung cấp các điểm ngắt có thể nhìn thấy, giúp cách ly điện trong quá trình bảo trì, trong khi công tắc nối đất (ES) nối đất trong quá trình bảo trì thiết bị để ngăn ngừa thương tích do điện cảm ứng.

2.2 Thông số kỹ thuật: Xác định ranh giới hiệu suất

Lấy GIS-220kV/145kV làm ví dụ, các thông số kỹ thuật cốt lõi như sau:

Điện áp định mức: 220kV/145kV (thích ứng với lưới điện có các cấp điện áp khác nhau);

Dòng điện định mức: 3150A/2500A (đáp ứng yêu cầu truyền tải công suất cao);

Tần số định mức: 50Hz (phù hợp với hệ thống tần số nguồn);

Dòng ngắn mạch định mức: 50kA (chịu được tác động dòng điện cao khi có sự cố ngắn mạch);

Áp suất khí SF₆: 0,35 MPa (20oC), đảm bảo hiệu suất cách nhiệt và dập hồ quang;

Dòng chịu được cực đại: 125kA (giá trị cực đại của dòng ngắn mạch ngắn hạn chịu được);

Điện áp chịu xung sét: 1050kV (chịu được các hư hỏng do quá điện áp sét gây ra cho thiết bị).

Các tham số này xác định chung mức độ cách điện, khả năng mang dòng điện và giới hạn khả năng chịu sự cố của GIS, làm cơ sở chính cho việc lựa chọn thiết bị và khả năng tương thích với lưới điện.

3. Thành phần kết cấu: Độ chính xác của thiết kế mô-đun

GIS đạt được khả năng tích hợp cao thông qua "mô-đun chức năng + vỏ kim loại + cách nhiệt bằng khí SF₆". Các thành phần cấu trúc cốt lõi bao gồm:

Buồng ngắt mạch (CB Interrupter Chamber): Thực hiện chức năng dập và ngắt hồ quang, với thiết kế tiếp điểm bên trong chính xác đảm bảo độ tin cậy của thao tác đóng mở;

Ngắt kết nối hệ thống tiếp điểm công tắc (Disconnect Switch Contact System): Cung cấp "các điểm ngắt có thể nhìn thấy" và đạt được sự cách ly mạch thông qua liên kết cơ học;

Chất cách điện lưu vực (Chất cách điện lưu vực): Hỗ trợ dây dẫn và cung cấp vật liệu cách nhiệt giữa các buồng khí, chứa đầy khí SF₆ để đảm bảo độ kín khí và hiệu suất cách nhiệt;

Chất cách điện Epoxy (Epoxy Insulator): Cung cấp vật liệu cách nhiệt phụ và hỗ trợ cơ học, có khả năng chống chịu thời tiết mạnh mẽ thích ứng với môi trường hoạt động phức tạp;

Máy biến dòng (CT) và máy biến điện áp (PT): Thực hiện đo công suất và thu tín hiệu bảo vệ;

Thiết bị chống sét (SA): Hạn chế biên độ quá điện áp, bảo vệ thiết bị khỏi hư hỏng do sét hoặc quá điện áp chuyển mạch;

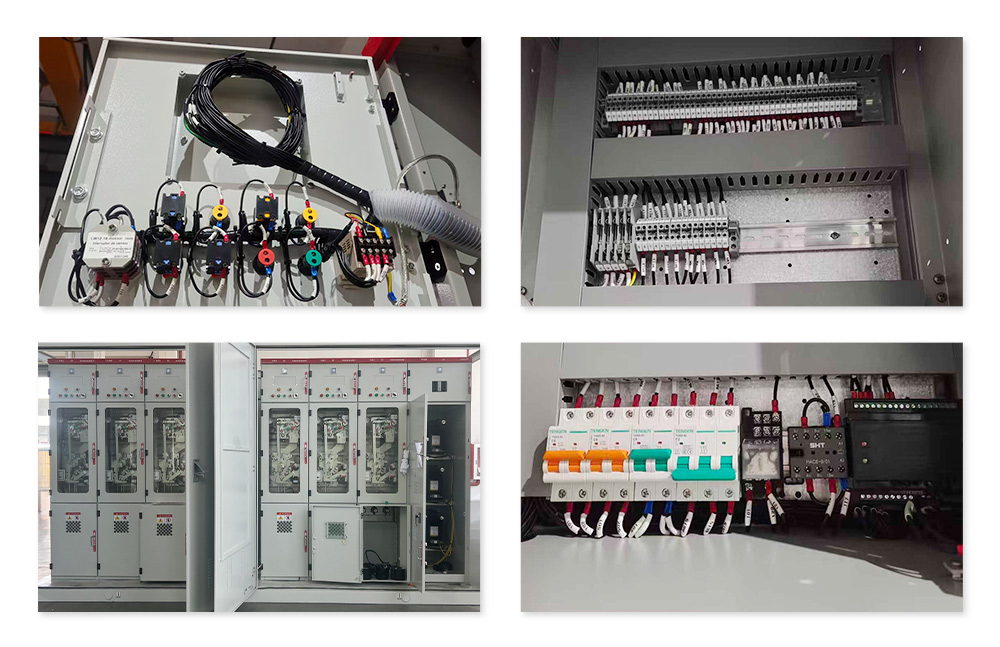

Tủ điều khiển cục bộ (LCCC): Tích hợp các chức năng điều khiển, giám sát và liên lạc, cho phép vận hành cục bộ và phản hồi trạng thái của thiết bị.

4. Lắp đặt và bảo trì: Cân bằng giữa an toàn và hiệu quả

4.1 Quá trình cài đặt: Vận hành chính xác đảm bảo độ tin cậy

Việc lắp đặt GIS phải tuân theo quy trình “kiểm tra nâng, neo và độ kín khít”:

Hoisting (Hoisting): Nâng chính xác các mô-đun GIS đến vị trí xác định trước bằng thiết bị nâng hạ để tránh va chạm hoặc biến dạng;

Docking (Docking): Kết nối các mô-đun thông qua các giao diện cơ học chính xác để đảm bảo độ kín buồng khí và các kết nối điện đáng tin cậy;

Kiểm tra độ kín khí: Sau khi nạp khí SF₆, theo dõi sự thay đổi áp suất trong buồng khí để xác nhận không có rò rỉ (phải thực hiện các biện pháp bảo vệ trong trường hợp rò rỉ khí SF₆, theo cảnh báo an toàn).

Trong quá trình lắp đặt, cần phải kiểm soát chặt chẽ việc định vị không gian, hiệu chỉnh mô-men xoắn và kiểm tra độ kín để đảm bảo thiết bị hoạt động ổn định lâu dài sau khi vận hành thử.

4.2 Trọng tâm bảo trì: Giám sát tình trạng và bảo trì phòng ngừa

Bảo trì GIS tập trung vào "trạng thái hiển thị và kiểm soát trước khiếm khuyết":

Giám sát áp suất: Theo dõi áp suất khí SF₆ trong thời gian thực thông qua đồng hồ đo áp suất. Nếu phát hiện thấy áp suất bất thường (ví dụ: dưới 0,35 MPa), hãy điều tra và sửa chữa các rò rỉ cũng như bổ sung khí;

Kiểm tra bằng mắt: Thường xuyên kiểm tra vỏ thiết bị, các điểm tiếp xúc, chất cách điện để đảm bảo không có dấu vết rỉ sét, lỏng lẻo, phóng điện;

Kiểm tra chức năng: Mô phỏng các thao tác đóng mở thông qua tủ điều khiển cục bộ (LCCC) để xác minh độ tin cậy hoạt động của cầu dao và công tắc ngắt kết nối.

Cốt lõi của bảo trì là "phòng ngừa trước tiên", xác định trước các khiếm khuyết tiềm ẩn thông qua kiểm tra thường xuyên để ngăn ngừa lỗi leo thang.

5. Kịch bản ứng dụng: Khả năng thích ứng với các nút lưới quan trọng

GIS phù hợp với các tình huống có yêu cầu nghiêm ngặt về "dấu chân nhỏ, độ tin cậy cao và nhiễu điện từ thấp", chẳng hạn như:

Trạm biến áp đô thị: Thiết kế nhỏ gọn của GIS giúp giảm đáng kể diện tích của các trạm biến áp, thích ứng với nguồn tài nguyên đất hạn chế ở các khu vực lõi đô thị;

Trạm biến áp trung tâm: Cấp điện áp cao (220kV) và khả năng chịu ngắn mạch mạnh (50kA) đảm bảo truyền tải điện lưới khu vực và cách ly sự cố;

Tích hợp lưới năng lượng tái tạo: Bức xạ điện từ thấp và độ tin cậy cao đáp ứng yêu cầu “tích hợp lưới yếu” của các nhà máy điện gió và quang điện, tăng cường độ ổn định của lưới điện.

Thiết bị đóng cắt bọc kim loại (GIS) cách điện bằng khí SF₆ đạt được khả năng thu nhỏ, thông minh và độ tin cậy cao trong hệ thống điện cao áp thông qua kiến ​​trúc cải tiến về "cách nhiệt bằng khí + vỏ kim loại + thiết kế mô-đun". Về mặt công nghệ, đặc tính cách nhiệt và dập hồ quang của khí SF₆ hỗ trợ việc đóng và mở cầu dao hiệu quả. Về mặt cấu trúc, thiết kế mô-đun nâng cao khả năng bảo trì và khả năng mở rộng. Trong các ứng dụng thực tế, khả năng thích ứng rộng rãi của GIS trong lưới điện đô thị, trạm biến áp trung tâm và các kịch bản khác thể hiện giá trị cốt lõi của nó trong các hệ thống điện hiện đại. Trong tương lai, với sự phát triển của các loại khí thân thiện với môi trường (ví dụ: không khí khô, nitơ flo hóa) và những tiến bộ trong công nghệ bảo trì kỹ thuật số, GIS sẽ tiếp tục phát triển theo hướng phát triển "thông minh, ít carbon", tiếp tục bảo vệ an ninh lưới điện.
