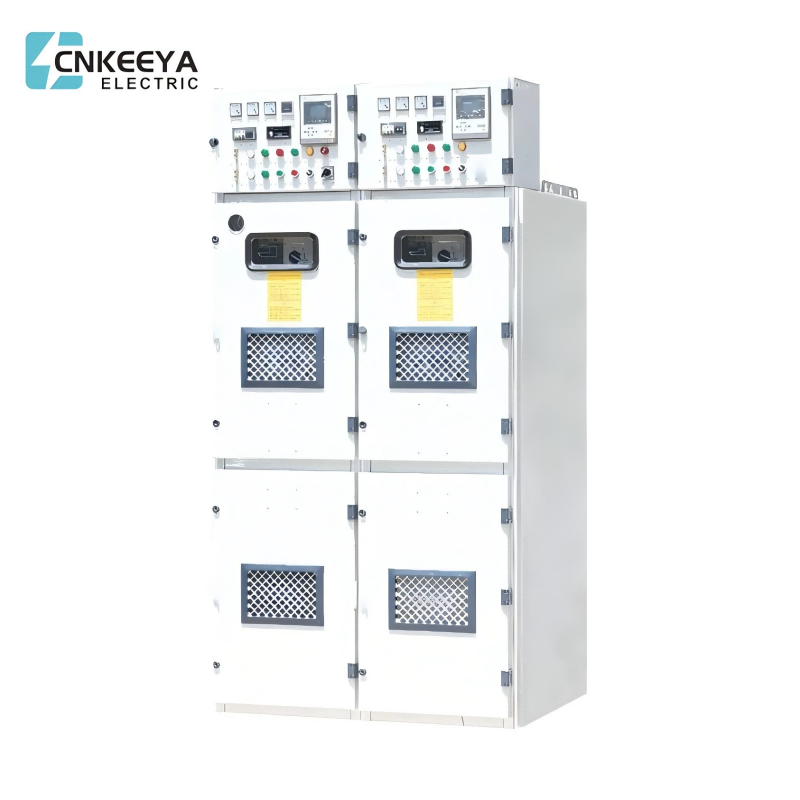

Thiết bị chính vòng chứa đầy khí cách nhiệt được bao bọc hoàn toàn

Keeya, một nhà cung cấp nổi bật, giới thiệu Thiết bị chính dạng vòng chứa đầy khí cách điện hoàn toàn được bao bọc hoàn toàn, kết hợp công nghệ tiên tiến với các giải pháp tiết kiệm chi phí. Cam kết của chúng tôi trong việc cung cấp các sản phẩm chất lượng cao được thể hiện bằng sự cống hiến của chúng tôi để đảm bảo giá cả cạnh tranh. Keeya là nguồn đáng tin cậy cung cấp các giải pháp hiệu quả và chi phí thấp trong lĩnh vực thiết bị chính dạng vòng chứa đầy khí được bao bọc hoàn toàn, cách nhiệt hoàn toàn. Hợp tác với chúng tôi để có được những sản phẩm hàng đầu phù hợp với ngân sách của bạn.

RM6-40.5 được bao bọc hoàn toàn bằng thiết bị chính dạng vòng cách điện đầy đủ là một thế hệ mới của thiết bị đóng cắt do công ty chúng tôi sản xuất dưới dạng một bộ hoàn chỉnh gồm thiết bị AC 5OHz ba pha 12-40,5kV trong nhà để thu và phân phối năng lượng điện. Nó chủ yếu được sử dụng cho chuyển đổi năng lượng và truyền tải các hệ thống điện trung thế như các nhà máy điện, trạm biến áp, doanh nghiệp công nghiệp và khai thác mỏ, tàu điện ngầm, các tòa nhà dân dụng và thương mại để điều khiển, bảo vệ và giám sát. Nó được đặc trưng bởi hiệu suất đáng tin cậy, khả năng thích ứng mạnh mẽ và kích thước nhỏ.

RM6-40,5

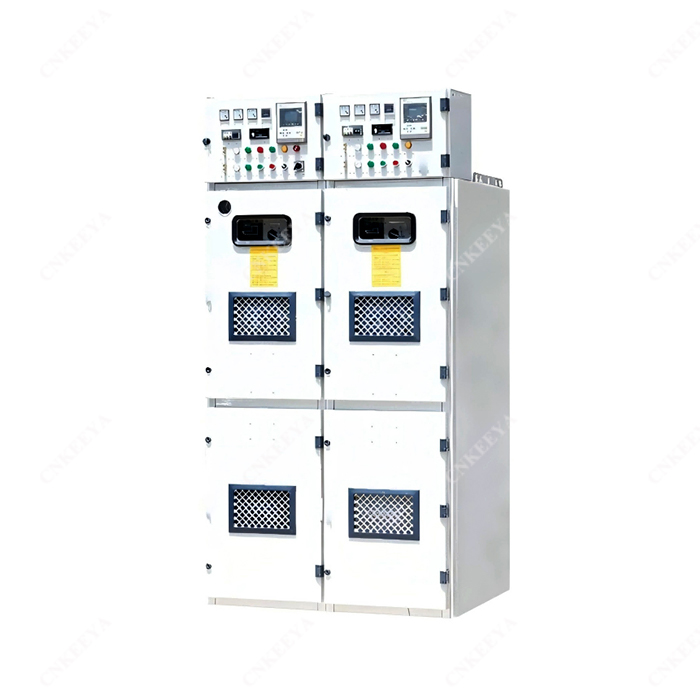

RM6-40.5 Thiết bị chính vòng chứa đầy khí cách nhiệt được bao bọc hoàn toàn

Tiêu chuẩn tuân thủ

● GB 3906 Thiết bị đóng cắt và điều khiển có vỏ bọc bằng kim loại dòng điện xoay chiều dùng cho điện áp định mức trên 3,6kV trở lên và bao gồm 40,5kV

● Tủ đóng cắt điện áp cao AC trong nhà DL/T 404

● IEC 62271-200:2003 Thiết bị đóng cắt và điều khiển AC có vỏ bọc bằng kim loại dùng cho điện áp danh định trên 1kV đến và bằng 52kV 1016001/003-0000-00 Tiêu chuẩn Mua sắm Vật liệu của Tổng công ty Lưới điện Nhà nước Trung Quốc cho 12kV, 24kV

● 1016001/003-0000-00 Tiêu chuẩn mua sắm vật liệu của Tập đoàn Lưới điện Nhà nước Trung Quốc cho Thiết bị đóng cắt điện áp cao 12KV, 24kV 40,5kV 1016001/003-0000-00 Thông số kỹ thuật chung

Điều kiện dịch vụ

● Nhiệt độ môi trường: nhiệt độ tối đa là 40oC, nhiệt độ tối thiểu là -25oC và giá trị trung bình đo được trong vòng 24h không vượt quá 35oC;

● Độ ẩm tương đối: giá trị trung bình của độ ẩm tương đối đo được trong vòng 24h không được vượt quá 95% và giá trị trung bình của độ ẩm tương đối hàng tháng không được vượt quá 90%.

● Sự ngưng tụ có thể xảy ra khi nhiệt độ thay đổi nhanh trong thời gian độ ẩm cao. Giá trị trung bình của áp suất hơi nước đo được trong vòng 24h không được vượt quá 2,2kPa và giá trị trung bình của áp suất hơi nước hàng tháng không được vượt quá 1,8kPa;

● Độ cao:không quá 1000m;

● Cường độ địa chấn:không quá 8 độ;

● Biên độ nhiễu điện từ gây ra trong hệ thống thứ cấp không được vượt quá 1,6kV;

● Không khí xung quanh rõ ràng không bị ô nhiễm bởi bụi, khói, khí ăn mòn và dễ cháy, hơi nước hoặc sương muối.

Lưu ý: Khi điều kiện sử dụng vượt quá quy định trên, giải pháp có thể được xác định thông qua tư vấn với người dùng. RM6-40,5 RM6-40.5 Thiết bị chính vòng chứa đầy khí cách nhiệt được bao bọc hoàn toàn

Thông số kỹ thuật

KHÔNG.	Mục			Đơn vị	Kỹ thuật tham số
1	Điện áp định mức			kV	12	40.5
2	Đánh giá hiện tại			A	1250~3150	1250~2500
3	Tần số định mức			Hz	50
4	Dòng điện chịu được thời gian ngắn định mức			k/Vs	25、31,5
5	Dòng điện chịu được đỉnh định mức			kA	63,80
6	Thời lượng dòng điện ngắn mạch định mức			S	4
7	Dòng điện ngắn mạch định mức			kA	25、31,5
8	Dòng điện ngắn mạch định mức			kA	63,80
9	Thời gian hồ quang			S	0.5
10	Tuổi thọ cơ khí	Ngắt mạch		thời gian	2000	10000
		Công tắc cách ly			3000
		Công tắc nối đất			3000
11	Tuổi thọ điện của máy cắt			thời gian	30
12	Áp suất khí nạp định mức (áp suất đo ở 20oC)			MPa	0.05
13	tối thiểu áp suất chức năng (máy đo áp suất ở 20oC)				0.03
14	Tốc độ rò rỉ khí SF6 hàng năm				.50,5%
15	Mức cách điện định mức	Điện áp chịu được tần số nguồn định mức (1 phút)(hiệu quả)	Pha với pha, pha với đất	kV	42	95
			khoảng cách cô lập, mở chân không		48	118
		Điện áp chịu xung sét định mức (cực đại)	Pha với pha, pha với đất	kV	75	185
			khoảng cách cách ly, mở chân không		85	215
16	Phụ trợ điều khiển mạch điện	Điện áp định mức		V	12	40.5
		sức mạnh 1 phút tần số chịu được điện áp			1250~3150	1250~2500
17	Tủ cấp bảo vệ	Vỏ tủ			50
		Khoang chứa đầy gas			25、31,5
18	Loại mất khả năng hoạt động liên tục			A	63,80
19	Kiểm tra độ tăng nhiệt độ				4
20	Điện trở mạch chính	1250		UΩ	25、31,5
		2000			年
		2500			0.5
		3150			2000	10000
21	một phần phóng điện	Điện áp thử nghiệm		kV	3000
		Phần tử cách điện đơn		máy tính	3000
		Bộ hoàn chỉnh			30
22	Tuổi thọ sử dụng				0.05

RM6-40,5

RM6-40.5 Thiết bị chính vòng chứa đầy khí cách nhiệt được bao bọc hoàn toàn

Ghi chú:

1. Dòng điện cắt ngắn mạch định mức 40,5kV/2000A là 31,5kA; dòng điện cắt ngắn mạch danh định 12kV/3150A là 31,5kA;

2. Các thông số dòng điện chịu thử đỉnh định mức và dòng điện chịu ngắn hạn danh định của máy biến dòng phải được đánh giá riêng;

3. Điện trở mạch đề cập đến giá trị đo được đo từ đường đi của ổ cắm bộ ghép nối xe buýt (bao gồm cả bộ ghép nối xe buýt) đến phía đường đi ra của ổ cắm cáp (bao gồm cả thiết bị hiện tại). Khi bộ ghép nối xe buýt và thiết bị hiện tại không được bao gồm, giá trị trong bảng sẽ được trừ đi 20.

Sơ đồ nguyên lý và cấu tạo của thiết bị đóng cắt

1.Phòng xe buýt nhỏ

2. Phòng dụng cụ

3. Khoang chứa khí của xe buýt chính

4. Bộ ngắt kết nối trạm

5. Phòng cơ chế vận hành

6. Bộ ngắt mạch

7. Ngăn chứa đầy khí của máy cắt

8.Phòng cáp treo

9. Máy biến dòng

10.Cáp

Thiết bị chống sét 11.CM-35

12. Kênh giải phóng áp suất

13.Cáp cắm

14. Ổ cắm cáp

15. Ổ cắm thử nghiệm

16. Ổ cắm thử nghiệm

17. Xe buýt nhánh

18. Thiết bị giảm áp

19. Xe buýt chính

20. Ổ cắm khớp nối xe buýt

21. Bộ ghép nối xe buýt

Ghi chú:

a (chiều rộng tủ): 600mm,800mm;

b(độ sâu tủ): độ sâu 1420 đối với 12kV; Độ sâu 1620 cho 40,5kV.
