Tại sao thiết bị chính vòng tròn cách điện rắn 24kV lại trở thành lựa chọn ưu tiên cho phân phối điện hiện đại

Khi mạng lưới phân phối điện tiếp tục phát triển theo hướng an toàn cao hơn, giảm chi phí bảo trì và bền vững môi trường hơn,24Thiết bị chính vòng cách điện rắn kVđã trở thành một giải pháp ngày càng phổ biến cho các tiện ích, dự án năng lượng tái tạo, cơ sở công nghiệp và tòa nhà thương mại. Trong bài viết này, chúng tôi giải thích thiết bị đóng cắt cải tiến này khác với các hệ thống cách điện bằng khí thông thường như thế nào, khám phá các nguyên tắc làm việc, ưu điểm kỹ thuật, kịch bản ứng dụng và cân nhắc mua hàng cũng như giải thích lý do tại sao.CNKEEYAcung cấp các giải pháp phân phối trung áp đáng tin cậy cho khách hàng trên toàn thế giới.

Nội dung

• Giới thiệu
• Thiết bị chính vòng cách điện rắn 24kV là gì?
• Ưu điểm chính của RMU cách điện rắn
• Nó hoạt động như thế nào?
• Tiếp tục đọc

Giới thiệu

Nhu cầu về cơ sở hạ tầng điện xanh hơn và an toàn hơn đã thúc đẩy việc áp dụngThiết bị chính vòng cách điện rắn 24kVtrên các mạng lưới phân phối hiện đại. Là nhà sản xuất thiết bị điện trung thế có kinh nghiệm,CNKEEYAcung cấp các giải pháp thiết bị đóng cắt cách điện rắn tiên tiến được thiết kế để cải thiện độ tin cậy vận hành đồng thời giảm tác động đến môi trường. So với thiết bị cách nhiệt bằng khí SF₆ truyền thống, công nghệ cách nhiệt rắn mang lại sự an toàn nâng cao, bảo trì đơn giản và hiệu suất lâu dài tuyệt vời, khiến nó trở thành lựa chọn lý tưởng cho các tiện ích, nhà máy công nghiệp, trạm năng lượng tái tạo, sân bay, hệ thống vận chuyển đường sắt và các dự án thành phố thông minh.

Cho dù một dự án liên quan đến việc nâng cấp lưới điện cũ hay xây dựng hệ thống phân phối điện hoàn toàn mới, việc lựa chọn thiết bị mạch vòng thích hợp sẽ ảnh hưởng trực tiếp đến hiệu quả vận hành, chi phí bảo trì, tuổi thọ thiết bị và độ tin cậy của mạng. Hiểu được các đặc tính kỹ thuật của thiết bị đóng cắt cách điện rắn cho phép các kỹ sư và người quản lý mua hàng đưa ra quyết định đầu tư sáng suốt.

Thiết bị chính vòng cách điện rắn 24kV là gì?

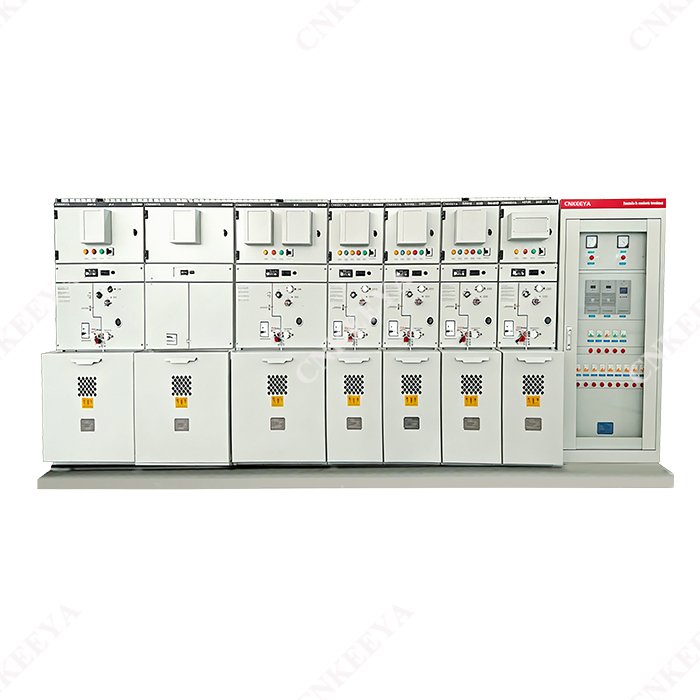

A Thiết bị chính vòng cách điện rắn 24kV(RMU) là cụm thiết bị đóng cắt trung thế nhỏ gọn được thiết kế cho các mạng phân phối điện thứ cấp hoạt động ở điện áp lên đến 24 kilovolt. Thay vì dựa vào khí SF₆ làm môi trường cách điện chính, nó sử dụng vật liệu điện môi rắn tiên tiến để cách ly các bộ phận mang điện một cách an toàn.

RMU tích hợp nhiều bộ phận chức năng vào một vỏ nhỏ gọn, bao gồm:

• Công tắc ngắt tải
• Bộ ngắt mạch
• Bộ ngắt chân không
• Công tắc nối đất
• Thanh cái
• Rơle bảo vệ
• Khoang kết nối cáp

Bởi vì tất cả các dây dẫn mang điện đều được bọc trong vật liệu cách điện rắn hiệu suất cao nên thiết bị có khả năng chống bụi, độ ẩm, ngưng tụ, ô nhiễm và ảnh hưởng môi trường bên ngoài cao. Cấu trúc này cải thiện đáng kể độ ổn định vận hành ngay cả trong các điều kiện lắp đặt đòi hỏi khắt khe.

Không giống như thiết bị đóng cắt cách điện bằng không khí thông thường, RMU cách điện rắn yêu cầu không gian lắp đặt ít hơn nhiều trong khi vẫn mang lại độ an toàn vận hành cao hơn. So với các hệ thống cách nhiệt bằng khí SF₆, chúng loại bỏ rủi ro rò rỉ khí nhà kính và đơn giản hóa việc tuân thủ môi trường trong suốt vòng đời của thiết bị.

Ưu điểm chính của RMU cách điện rắn

Ngày càng có nhiều công ty tiện ích và người sử dụng công nghiệp thay thế thiết bị đóng cắt truyền thống bằng các thiết bị thay thế cách điện rắn vì có một số ưu điểm hấp dẫn.

1. Thiết kế thân thiện với môi trường

Một trong những lợi ích đáng kể nhất là loại bỏ lưu huỳnh hexafluoride (SF₆), một loại khí nhà kính có tiềm năng làm nóng lên toàn cầu cực kỳ cao. Bằng cách thay thế vật liệu cách nhiệt bằng khí bằng vật liệu điện môi rắn, thiết bị này hỗ trợ cơ sở hạ tầng nguồn điện bền vững và giúp các tổ chức đáp ứng các quy định môi trường ngày càng nghiêm ngặt.

2. An toàn vận hành cao hơn

Lớp cách điện rắn bao bọc hoàn toàn các dây dẫn mang điện, giảm thiểu khả năng tiếp xúc ngẫu nhiên, phóng điện hoặc hư hỏng cách điện. Người vận hành được hưởng lợi từ sự an toàn cá nhân được cải thiện trong quá trình chuyển đổi và bảo trì.

3. Khả năng chống chịu tuyệt vời với môi trường khắc nghiệt

RMU cách điện rắn duy trì hiệu suất điện tuyệt vời ở những vị trí tiếp xúc với:

• Độ ẩm cao
• Xịt muối
• Ô nhiễm công nghiệp nặng
• Tích tụ bụi
• Độ cao
• Biến động nhiệt độ thường xuyên

Khả năng thích ứng với môi trường này làm giảm đáng kể tình trạng mất điện đột xuất do xuống cấp lớp cách điện.

4. Dấu chân lắp đặt nhỏ gọn

Các trạm biến áp đô thị, phòng phân phối ngầm, tòa nhà thương mại và trạm năng lượng tái tạo thường có không gian lắp đặt hạn chế. Thiết kế kết cấu nhỏ gọn cho phép các kỹ sư tối đa hóa diện tích sàn sẵn có trong khi vẫn duy trì khoảng cách vận hành an toàn.

5. Giảm yêu cầu bảo trì

Do không có giám sát áp suất khí, kiểm tra rò rỉ hoặc bổ sung khí nên hoạt động bảo trì trở nên đơn giản hơn đáng kể. Điều này giúp giảm chi phí vòng đời và giảm thời gian ngừng hoạt động trong suốt thời gian sử dụng của thiết bị.

Thiết bị chính vòng cách điện rắn 24kV hoạt động như thế nào?

Mặc dù công nghệ cách điện khác với các thiết bị cách điện bằng khí thông thường nhưng nguyên lý hoạt động vẫn quen thuộc với các kỹ sư trung thế.

Nguồn điện đi vào RMU thông qua các bộ cấp nguồn trước khi đến hệ thống thanh cái bên trong. Tùy thuộc vào điều kiện hoạt động của mạng, các thiết bị chuyển mạch hướng năng lượng điện tới các bộ cấp nguồn đi trong khi các thiết bị bảo vệ liên tục theo dõi tình trạng mạch điện.

Nếu xảy ra các tình huống bất thường như quá tải, đoản mạch hoặc chạm đất, rơle bảo vệ sẽ ngay lập tức kích hoạt cầu dao chân không, cách ly khu vực bị sự cố và giảm thiểu gián đoạn dịch vụ đối với các phần không bị ảnh hưởng của mạng phân phối.

Chất cách điện rắn bao quanh vĩnh viễn các dây dẫn mang điện, đảm bảo cách ly điện mà không cần phụ thuộc vào khí cách điện có áp suất. Kết quả là hiệu suất điện môi ổn định, độ tin cậy cách điện tuyệt vời và mức bảo trì tối thiểu trong suốt thời gian hoạt động của thiết bị.

Ngoài ra, RMU thông minh hiện đại có thể tích hợp hệ thống giám sát kỹ thuật số có khả năng thu thập dữ liệu vận hành theo thời gian thực, cho phép thực hiện các chiến lược bảo trì dự đoán và hỗ trợ phát triển cơ sở hạ tầng lưới điện thông minh.

So sánh cấu trúc kỹ thuật của RMU cách điện rắn 24kV với hệ thống truyền thống

Hiểu được sự khác biệt về cấu trúc giữa các công nghệ cách nhiệt giúp các kỹ sư lựa chọn giải pháp phù hợp cho các tình huống phân phối cụ thể. cácThiết bị chính vòng cách điện rắn 24kVđưa ra một cách tiếp cận khác biệt cơ bản so với các hệ thống cách nhiệt bằng không khí và cách nhiệt bằng khí SF₆.

Các thành phần cốt lõi của RMU cách điện rắn

RMU hiệu suất cao được xây dựng từ một số mô-đun chức năng tích hợp, mỗi mô-đun được thiết kế để đảm bảo độ tin cậy và an toàn khi vận hành.

Bộ ngắt mạch chân không

Chịu trách nhiệm ngắt dòng điện sự cố, bộ ngắt chân không đảm bảo dập tắt hồ quang trong môi trường kín, mang lại hiệu suất chuyển mạch ổn định và đáng tin cậy ngay cả trong điều kiện tải cao.

Bộ chuyển mạch ngắt tải

Thành phần này cho phép chuyển đổi an toàn các dòng tải thông thường, cho phép người vận hành cấu hình lại mạng phân phối mà không làm gián đoạn sự ổn định của nguồn cung cấp.

Hệ thống bảo vệ trung chuyển

Rơle bảo vệ tiên tiến phát hiện các tình trạng điện bất thường như quá dòng, đoản mạch và chạm đất, kích hoạt cách ly ngay lập tức các mạch bị ảnh hưởng.

hội thanh cái

Hệ thống thanh cái bên trong phân phối năng lượng điện qua nhiều bộ cấp nguồn ra trong khi vẫn duy trì độ dẫn ổn định và tổn thất năng lượng ở mức tối thiểu.

Lợi ích về hiệu suất trong các ứng dụng trong thế giới thực

Trong các tình huống triển khai thực tế, RMU cách điện rắn thể hiện những lợi thế đáng kể về độ tin cậy và hiệu quả chi phí trong vòng đời.

• Giảm tần suất mất điện trong lưới phân phối đô thị
• Hoạt động ổn định ở môi trường ven biển và có độ ẩm cao
• Chi phí bảo trì vòng đời thấp hơn cho các tiện ích
• Cải thiện sự an toàn cho người vận hành trong các trạm biến áp hạn chế
• Độ tin cậy của hệ thống cao hơn trong việc tích hợp năng lượng tái tạo

Ví dụ, trong các nhà máy điện mặt trời và điện gió, nơi có mức độ phơi nhiễm môi trường nghiêm trọng và khả năng tiếp cận bảo trì bị hạn chế, công nghệ cách điện rắn cung cấp giải pháp chuyển mạch ổn định và không cần bảo trì, đảm bảo dòng điện vào lưới không bị gián đoạn.

Các tính năng thiết kế kỹ thuật chính

RMU hiện đại được phát triển bởi các nhà sản xuất nhưCNKEEYAkết hợp các nguyên tắc kỹ thuật tiên tiến để đảm bảo hiệu suất vượt trội và độ bền lâu dài.

• Cấu trúc cách nhiệt hoàn toàn kín ngăn ngừa ô nhiễm bên ngoài
• Thiết kế mô-đun để mở rộng hệ thống linh hoạt
• Hệ thống bảo vệ và tự động hóa tích hợp
• Vật liệu composite có độ bền điện môi cao
• Cấu trúc chống hồ quang để tăng cường an toàn cho người vận hành

Các tính năng này cùng nhau đảm bảo hoạt động ổn định trong môi trường phân phối phức tạp, giúp thiết bị phù hợp cho cả ứng dụng đô thị và công nghiệp.

Các ứng dụng điển hình của thiết bị chính vòng cách điện rắn 24kV

cácThiết bị chính vòng cách điện rắn 24kVđược sử dụng rộng rãi trong nhiều ngành công nghiệp do thiết kế nhỏ gọn, mức độ an toàn cao và khả năng thích ứng môi trường mạnh mẽ. Các nhà sản xuất nhưCNKEEYAthiết kế các hệ thống này để đáp ứng nhu cầu của mạng lưới phân phối điện thông minh hiện đại.

• Mạng lưới phân phối điện đô thị:Đảm bảo cung cấp điện đáng tin cậy ở các thành phố đông dân, nơi không gian hạn chế.
• Cơ sở công nghiệp:Cung cấp điện phân phối ổn định cho các nhà máy sản xuất, nhà máy hóa chất, khu công nghiệp nặng.
• Nhà máy năng lượng tái tạo:Lý tưởng cho các trang trại năng lượng mặt trời và trạm điện gió yêu cầu thiết bị đóng cắt ít phải bảo trì.
• Hạ tầng giao thông:Được sử dụng trong sân bay, hệ thống tàu điện ngầm, đường sắt và đường hầm để kiểm soát nguồn điện an toàn và ổn định.
• Tòa nhà thương mại:Hỗ trợ các trung tâm mua sắm, bệnh viện, trung tâm dữ liệu và các tòa nhà cao tầng có nhu cầu điện liên tục.
• Dự án lưới điện thông minh:Tích hợp với hệ thống giám sát kỹ thuật số để quản lý năng lượng thông minh.

Thực tiễn tốt nhất về cài đặt và vận hành

Để đảm bảo độ tin cậy lâu dài và vận hành an toàn của hệ thống RMU cách điện rắn, phải tuân thủ các quy trình lắp đặt và vận hành thích hợp.

1. Chuẩn bị địa điểm thích hợp

Môi trường lắp đặt phải sạch sẽ, khô ráo và không có khí ăn mòn. Mặc dù vật liệu cách nhiệt rắn có khả năng chống ô nhiễm cao nhưng điều kiện lắp đặt thích hợp sẽ nâng cao hiệu suất lâu dài.

2. Đầu cáp đúng

Phải sử dụng phụ kiện cáp chất lượng cao để đảm bảo kết nối điện ổn định và giảm thiểu rủi ro phóng điện cục bộ.

3. Chiến lược kiểm tra định kỳ

Mặc dù yêu cầu bảo trì là tối thiểu nhưng nên kiểm tra định kỳ hoạt động cơ khí, hệ thống bảo vệ và vỏ bên ngoài.

4. Kiểm tra điện trước khi vận hành

Trước khi cấp điện cho hệ thống, phải hoàn thành các thử nghiệm điện trở cách điện, thử nghiệm chuyển mạch chức năng và xác minh bảo vệ rơle.

5. Quan trắc môi trường

Trong các cơ sở lắp đặt quan trọng như trung tâm dữ liệu hoặc nhà máy công nghiệp, việc giám sát nhiệt độ và độ ẩm giúp duy trì điều kiện hoạt động tối ưu.

Hướng dẫn lựa chọn cho người mua và kỹ sư

Lựa chọn quyềnThiết bị chính vòng cách điện rắn 24kVđòi hỏi phải đánh giá cẩn thận các yêu cầu hệ thống và điều kiện môi trường.

• Yêu cầu về điện áp và dòng điện định mức
• Khả năng cắt ngắn mạch
• Số lượng bộ nạp đi
• Điều kiện môi trường (độ ẩm, mức độ ô nhiễm, độ cao)
• Không gian sẵn có để cài đặt
• Tích hợp với lưới điện thông minh hoặc hệ thống tự động hóa

Làm việc với một nhà sản xuất đáng tin cậy nhưCNKEEYAđảm bảo rằng giải pháp được chọn đáp ứng cả thông số kỹ thuật và kỳ vọng hoạt động lâu dài.

Tại sao công nghệ cách điện rắn là tương lai

Ngành năng lượng toàn cầu đang nhanh chóng chuyển đổi sang cơ sở hạ tầng an toàn hơn, xanh hơn và thông minh hơn. Công nghệ thiết bị đóng cắt cách điện rắn phù hợp hoàn hảo với sự chuyển đổi này.

Không giống như các hệ thống dựa trên SF₆, nó loại bỏ mối lo ngại về khí nhà kính đồng thời cải thiện độ an toàn cho người vận hành và giảm chi phí bảo trì vòng đời. Khi sự phát triển của lưới điện thông minh tăng tốc, nhu cầu về thiết bị đóng cắt nhỏ gọn, tương thích kỹ thuật số tiếp tục tăng.

Điều này định vịThiết bị chính vòng cách điện rắn 24kVnhư một giải pháp sẵn sàng cho tương lai cho các mạng lưới phân phối điện hiện đại trên toàn thế giới.

Câu hỏi thường gặp (FAQ)

Thiết bị chính vòng cách điện rắn 24kV dùng để làm gì?

Nó được sử dụng trong các hệ thống phân phối điện trung áp để điều khiển, bảo vệ và cách ly các mạch điện trong lưới điện đô thị, nhà máy công nghiệp và các dự án năng lượng tái tạo.

Vật liệu cách nhiệt rắn khác với vật liệu cách nhiệt khí SF₆ như thế nào?

Vật liệu cách nhiệt rắn sử dụng vật liệu epoxy hoặc composite để cách ly dây dẫn, trong khi hệ thống SF₆ dựa vào khí điều áp. Vật liệu cách nhiệt rắn giúp loại bỏ khí thải nhà kính và giảm yêu cầu bảo trì.

RMU cách điện rắn có an toàn khi lắp đặt trong đô thị không?

Đúng. Thiết kế khép kín hoàn toàn của nó ngăn chặn sự tiếp xúc ngẫu nhiên với các bộ phận mang điện và hoạt động đáng tin cậy ngay cả trong các trạm biến áp ngầm hoặc trong nhà nhỏ gọn.

Tuổi thọ của Thiết bị chính dạng vòng cách điện rắn 24kV là bao lâu?

Thông thường, nó có thể hoạt động đáng tin cậy trong 20–30 năm tùy thuộc vào điều kiện môi trường và đặc tính tải trọng.

Nó có yêu cầu bảo trì thường xuyên không?

Không. Một trong những ưu điểm chính của nó là ít phải bảo trì vì không cần theo dõi hoặc bổ sung khí.

Nó có thể được tích hợp vào hệ thống lưới điện thông minh?

Đúng. Các thiết kế hiện đại hỗ trợ giám sát kỹ thuật số, điều khiển từ xa và phát hiện lỗi thông minh cho các ứng dụng lưới điện thông minh.

Phần kết luận

cácThiết bị chính vòng cách điện rắn 24kVlà một bước tiến lớn trong công nghệ phân phối trung thế. Với thiết kế thân thiện với môi trường, cấu trúc nhỏ gọn, mức độ an toàn cao và tuổi thọ dài, nó nhanh chóng trở thành giải pháp được ưa chuộng cho các mạng lưới điện hiện đại.

Bằng cách loại bỏ khí SF₆ và sử dụng vật liệu cách điện rắn, công nghệ này không chỉ nâng cao độ an toàn khi vận hành mà còn hỗ trợ các mục tiêu bền vững toàn cầu. Từ cơ sở hạ tầng đô thị đến hệ thống năng lượng tái tạo, tính linh hoạt của nó khiến nó trở thành thành phần quan trọng trong phân phối điện thế hệ tiếp theo.
