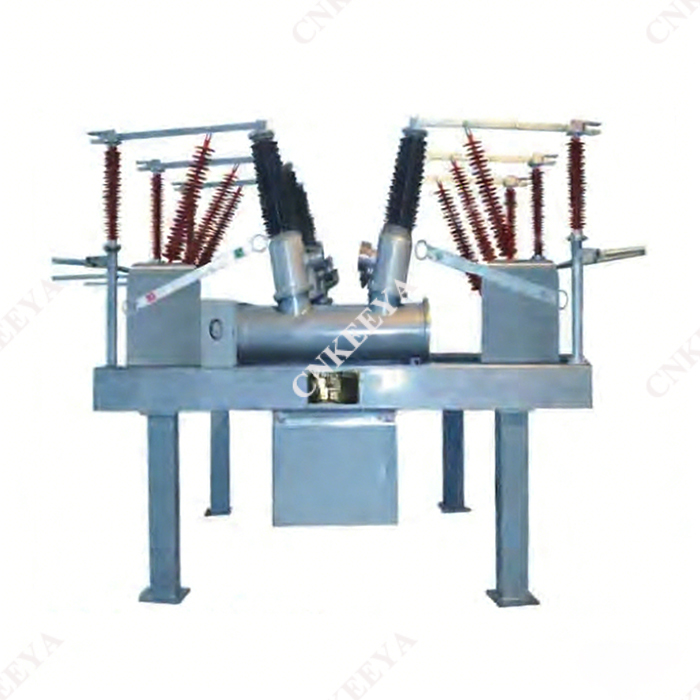

Thiết bị điện kết hợp SF₆ ngoài trời loại ZCW□-72.5/L

 Tiêu chuẩn tuân thủ

 Điện áp tiêu chuẩn GB156

 Phối hợp cách điện GB311.1 cho thiết bị phân phối và truyền tải điện áp cao

 GB11022 Yêu cầu kỹ thuật chung đối với thiết bị đóng cắt và điều khiển điện áp cao

 Máy cắt điện áp cao dòng điện xoay chiều GB1984

 GB1985 Bộ ngắt kết nối và công tắc nối đất điện áp cao dòng điện xoay chiều

 Máy biến điện áp GB1207

 Máy biến dòng GB1208

 Thông số kỹ thuật DL/T402 để đặt hàng máy cắt điện áp cao dòng điện xoay chiều

 Thông số kỹ thuật DL/T486 để đặt hàng thiết bị ngắt kết nối và công tắc nối đất cao áp dòng điện xoay chiều

 DL/T593 Thông số kỹ thuật chung để đặt hàng thiết bị đóng cắt và điều khiển điện áp cao

 Các tính năng chính

 Máy biến áp, cầu dao, cầu dao cách ly, dao nối đất, máy biến dòng, máy biến điện áp SF₆, thiết bị chống sét, thanh cái và các bộ phận khác được tích hợp hữu cơ trên các giá đỡ kết cấu thép nối đất, có cấu trúc nhỏ gọn.

 Nó chỉ chiếm 30% ~ 50% không gian của thiết bị loại tách, giúp tiết kiệm đất và giảm chi phí xây dựng dự án.

 Toàn bộ vịnh được đúc sẵn tại nhà máy, với việc lắp ráp và vận hành hoàn chỉnh tại nhà máy và được giao toàn bộ đến địa điểm lắp đặt, rút ​​ngắn thời gian lắp đặt.

 Sử dụng buồng dập hồ quang hiệu suất cao, máy biến điện áp SF₆ và thiết bị chống sét cách điện bằng composite, giúp thực hiện hoạt động về cơ bản không cần bảo trì và có độ tin cậy cao.

 Các thanh cái tự hỗ trợ đúc sẵn tại nhà máy được sử dụng giữa các khoang, loại bỏ nhu cầu về khung thép và chất cách điện.

 Cách bố trí linh hoạt và thích ứng với các chế độ nối dây khác nhau.

 Điều kiện môi trường hoạt động

Thiết bị điện kết hợp SF₆ ngoài trời loại ZCW□-72.5/L được thiết kế để sử dụng ngoài trời và cũng có thể được sử dụng trong nhà. Các điều kiện môi trường hoạt động như sau:

 Một. Độ cao: Không quá 2000m.

 b. Nhiệt độ môi trường xung quanh: -30oC ~ +40oC (-40oC ~ +40oC có sẵn theo yêu cầu).

 c. Độ ẩm tương đối: Trung bình hàng ngày không quá 95%, trung bình hàng tháng không quá 90% (ở 25oC).

 d. Tốc độ gió: Không quá 35m/s.

 đ. Loại ô nhiễm: Loại Ⅳ, khoảng cách rò rỉ của ống lót sứ lớn hơn 1450mm (khoảng cách rò rỉ danh nghĩa lớn hơn 31mm/kV).

 f. Không có môi trường dễ cháy, nổ, ăn mòn hóa học hoặc rung động nghiêm trọng.

 g. Cường độ địa chấn: Không quá cấp 8.

 h. Độ dày lớp phủ băng: Không quá 10 mm.
