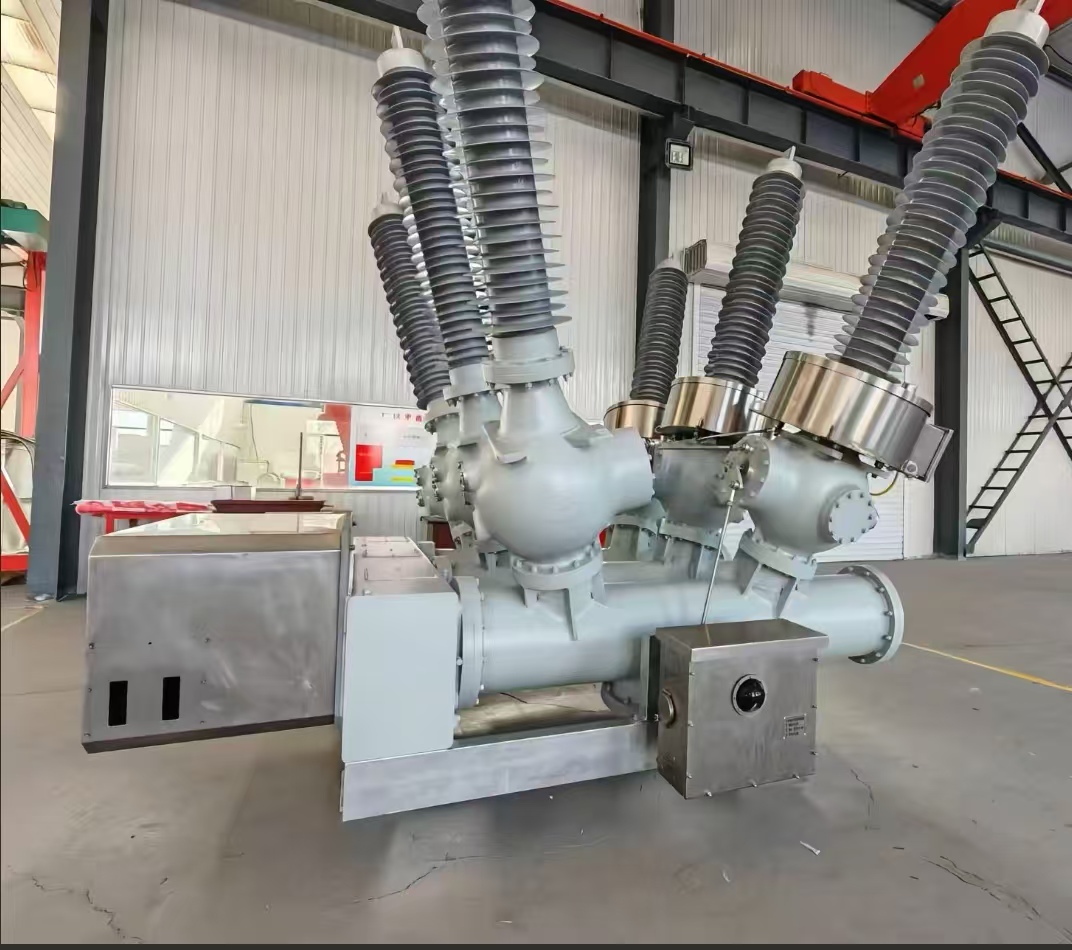

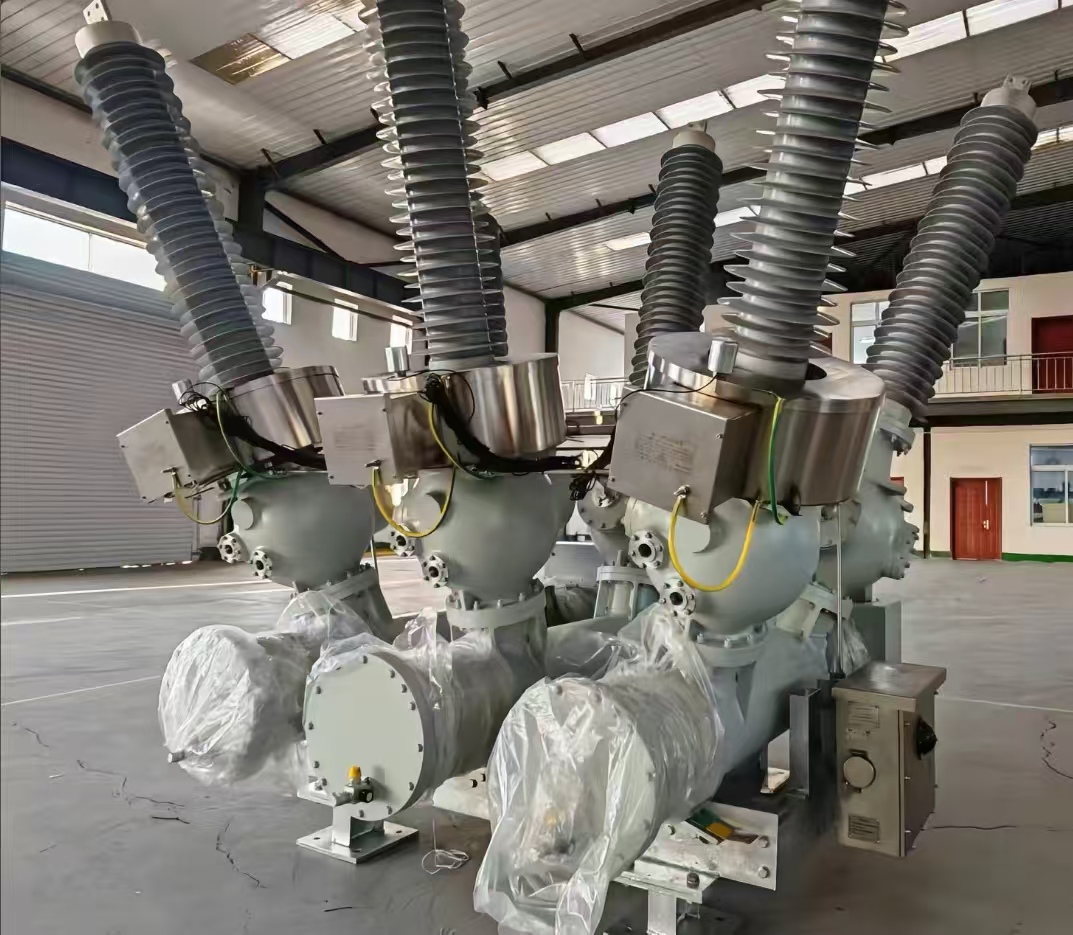

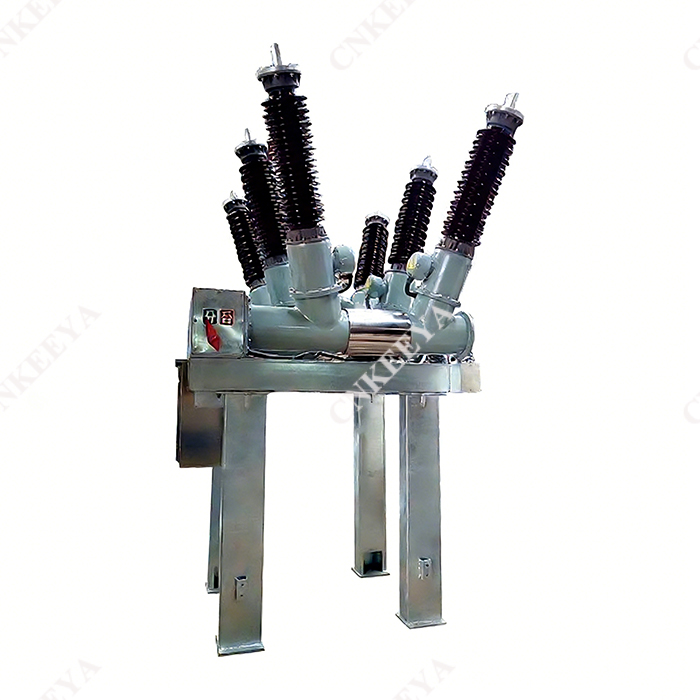

ZCW□-72.5(126.5)/L Lắp ráp thiết bị đóng cắt loại mở

ZCW□-72.5(126.5)/L Loại Thiết bị đóng cắt kiểu mở là một bộ thiết bị điện kết hợp hoàn chỉnh sử dụng không khí làm khí SF6 cách điện bên ngoài làm môi trường dập tắt hồ quang. Việc điều khiển và bảo vệ hệ thống truyền tải và phân phối 72,5KV cho dòng điện xoay chiều ba pha cũng có thể được sử dụng để kết nối các máy cắt và đóng mở dàn tụ điện. Thích hợp cho các trạm biến áp đô thị, trạm biến áp doanh nghiệp và trạm biến áp miền núi có quỹ đất hạn chế.

 đặc điểm cấu trúc

 Kết hợp một cách hữu cơ các bộ phận ngắt mạch, công tắc cách ly, công tắc nối đất, máy biến dòng, thanh cái và các bộ phận khác trên khung kết cấu thép nối đất, tạo nên một cấu trúc nhỏ gọn. Nó chỉ chiếm 30% -50% không gian của kiểu phân chia và có những đặc điểm rõ ràng như tiết kiệm đất và giảm chi phí dự án.

 Toàn bộ khoảng thời gian được đúc sẵn trong nhà máy, lắp ráp và gỡ lỗi trước khi rời khỏi nhà máy và vận chuyển toàn bộ đến địa điểm lắp đặt, rút ​​ngắn đáng kể chu trình lắp đặt.

 Sử dụng buồng dập hồ quang hiệu suất cao và công tắc cách ly đã được xác nhận đầy đủ, với mức bảo trì tối thiểu và độ tin cậy cao.

 Thanh cái tự đỡ được chế tạo sẵn tại nhà máy sản xuất vách ngăn không yêu cầu người dùng phải sửa chữa kết cấu.

 Bố trí linh hoạt và có thể được sử dụng cho các phương pháp nối dây khác nhau.

 Bộ ngắt mạch có thể được hạ xuống để bảo trì hoặc thay thế toàn bộ và thời gian mất điện có thể được rút ngắn xuống dưới 3 giờ do hư hỏng thân máy.

\

 Hướng dẫn đặt hàng

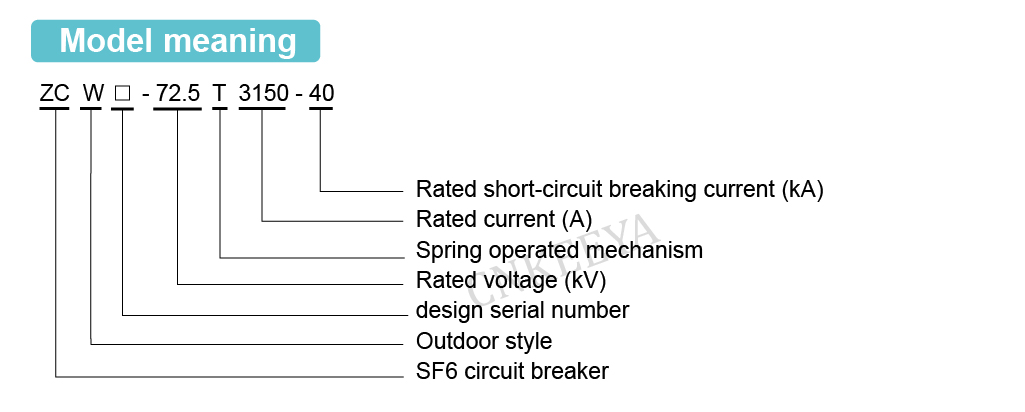

 Mô hình và thông số kỹ thuật của bộ ngắt mạch;

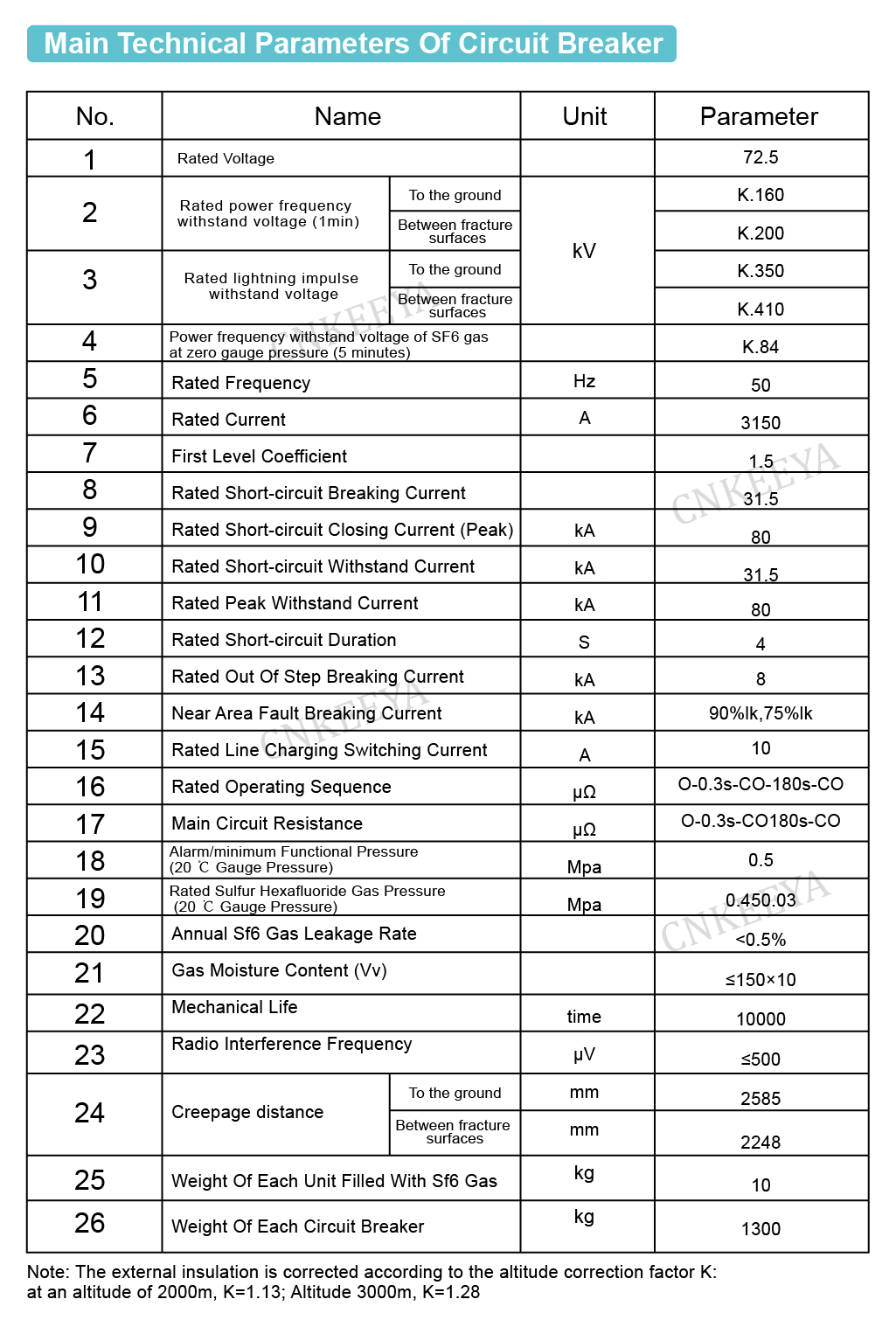

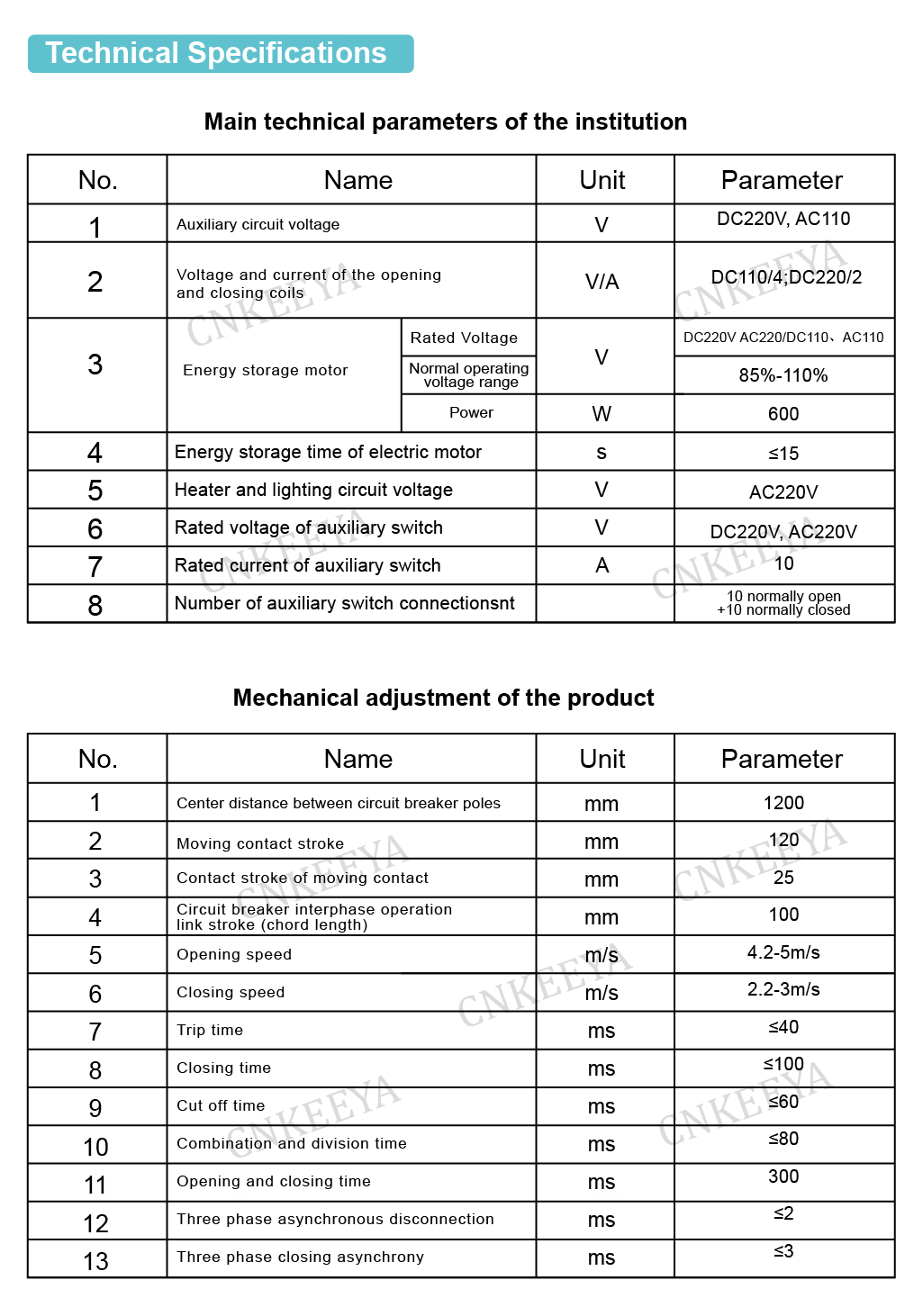

 Các thông số điện định mức (điện áp, dòng điện, dòng điện cắt, v.v.); Các thông số điện định mức của mạch điều khiển (điện áp định mức của động cơ tích trữ năng lượng, điện áp định mức của cuộn dây đóng, mở) dựa trên các điều kiện môi trường như nhiệt độ, độ cao và mức độ ô nhiễm;

 Tên và số lượng các phụ tùng, thiết bị, dụng cụ chuyên dùng cần thiết (đặt hàng riêng);

 Hướng đi dây của thiết bị đầu cuối cùng một lúc.
