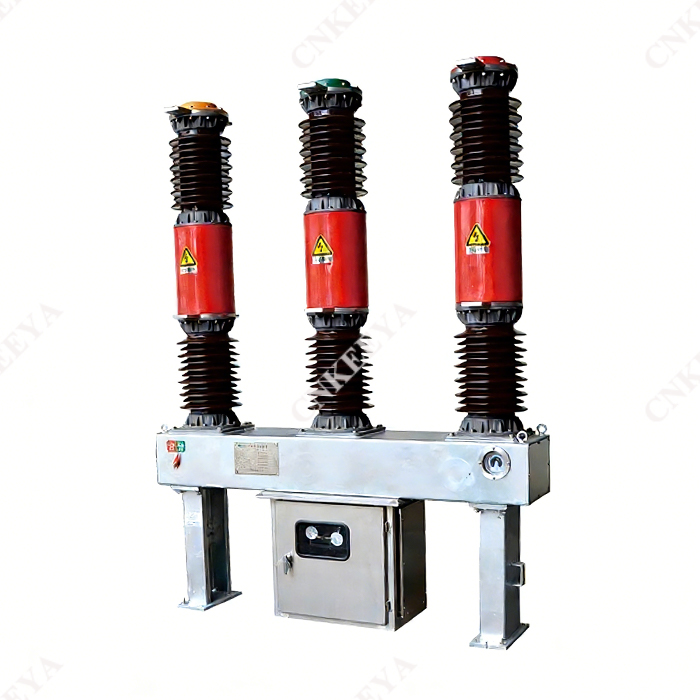

Bộ ngắt mạch lưu huỳnh hexafluoride ngoài trời LW36-40.5 (W)/T2000-31.5

Tổng quan

 Cầu dao lưu huỳnh hexafluoride ngoài trời LW36-40.5 (W)/T2000-31.5 là thiết bị điện trong hệ thống điện ba pha AC 50Hz, thích hợp để điều khiển và bảo vệ trong hệ thống điện áp định mức, 40,5 kV. Nó được trang bị máy biến dòng bên trong hoặc bên ngoài cho mục đích đo lường và bảo vệ.

Đặc điểm kết cấu

 Cầu dao ngắt mạch lưu huỳnh hexafluoride LW36-40.5 là cấu trúc trụ sứ ngoài trời, được trang bị cơ cấu vận hành lò xo CT35. Cơ cấu và thân máy được sắp xếp theo hình chữ “T”, khối lượng tổng thể nhỏ, trọng lượng nhẹ, cấu trúc đơn giản, công suất vận hành thấp, dễ dàng cài đặt và gỡ lỗi. Tuổi thọ cơ học 10000 chu kỳ, thích hợp cho hoạt động thường xuyên;

 Sử dụng buồng dập tắt hồ quang khí nén với hiệu suất phá vỡ tuyệt vời và tuổi thọ điện lên tới 20 lần;

 Hiệu suất niêm phong là đáng tin cậy. Phốt tĩnh sử dụng cấu trúc vòng đệm hình chữ O và phốt động sử dụng vòng đệm hình chữ V với cấu trúc bù áp suất lò xo. Bảng dây thứ cấp của máy biến áp được sản xuất theo quy trình phun áp lực, có hiệu suất chống lão hóa mạnh mẽ, đảm bảo tỷ lệ rò rỉ không khí hàng năm là ≤ 0,5%;

 Khung lắp đặt và giá đỡ được làm bằng các cuộn thép tấm tích hợp, sử dụng các bộ phận tiêu chuẩn có độ bền cao với độ tin cậy cơ học cao;

 Lõi sắt đo lường của máy biến dòng bên trong hoặc bên ngoài được làm bằng vật liệu dẫn điện từ hợp kim vi tinh thể, có độ chính xác lên tới 0,2 hoặc 0,2S. Mỗi pha của sản phẩm có thể được trang bị 2-4 máy biến dòng.

 Hướng dẫn đặt hàng

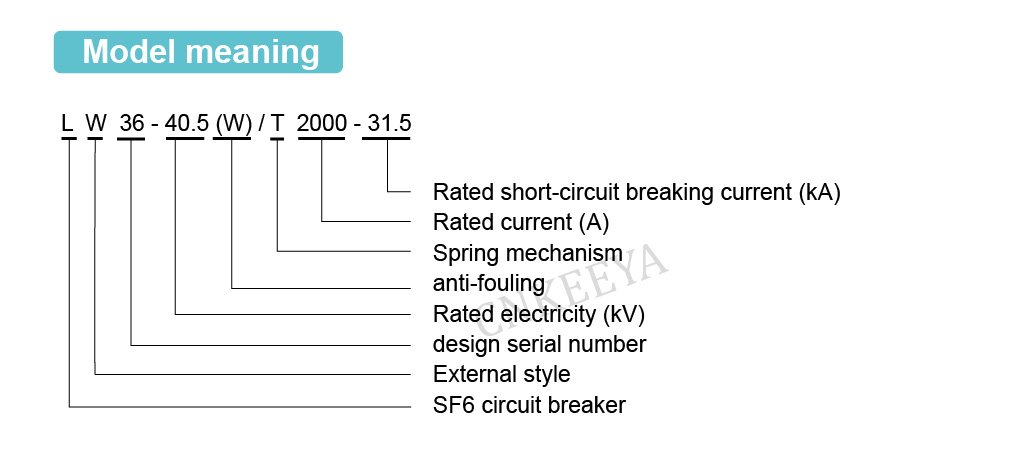

 Mô hình và thông số kỹ thuật của bộ ngắt mạch;

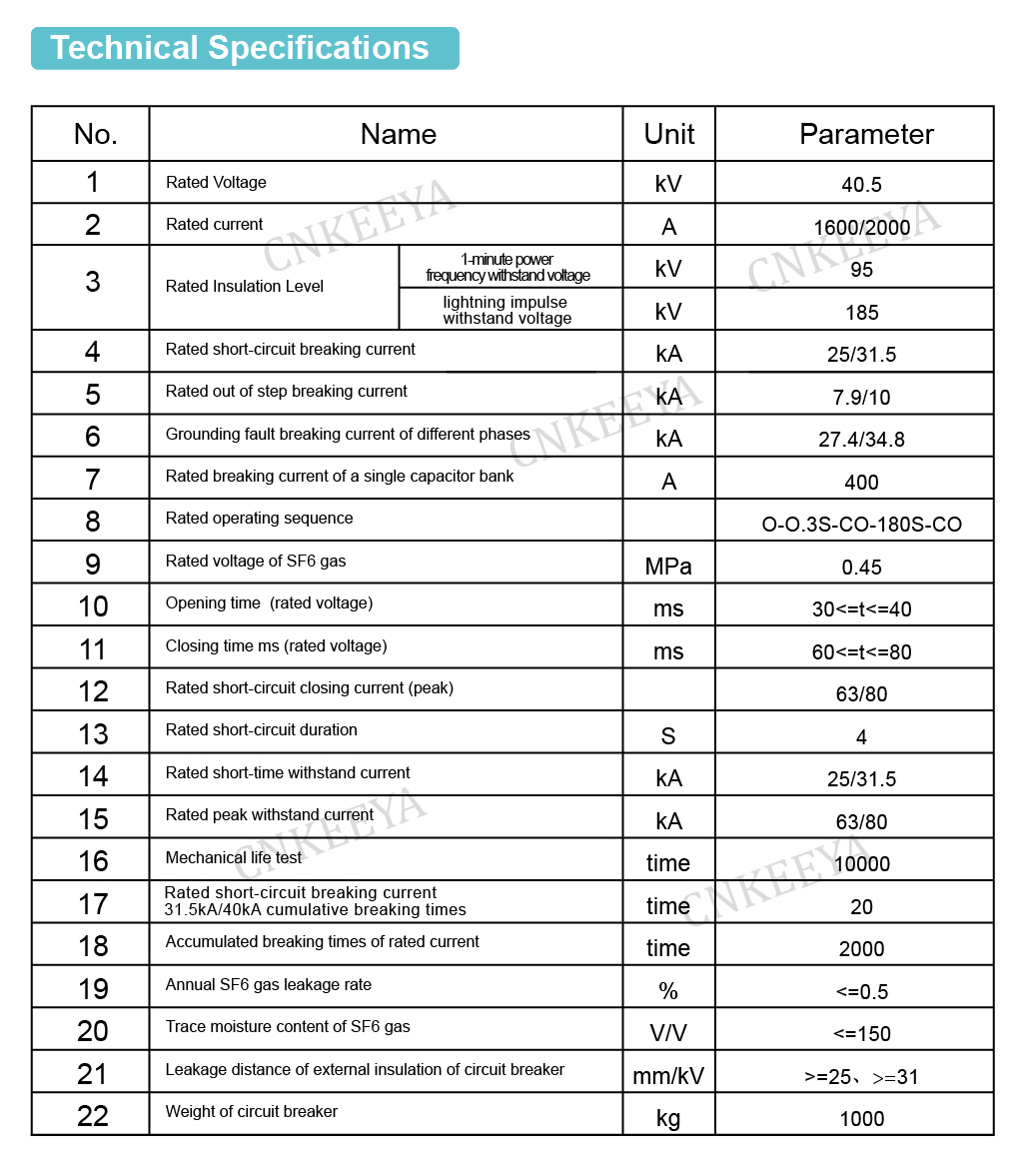

 Các thông số điện định mức (điện áp, dòng điện, dòng điện cắt, v.v.)

 Điều kiện môi trường sử dụng (nhiệt độ môi trường, độ cao, mức độ ô nhiễm môi trường); Các thông số điện định mức của mạch điều khiển (điện áp định mức của động cơ tích trữ năng lượng, điện áp định mức của cuộn dây đóng, mở); Tên và số lượng phụ tùng, thiết bị, dụng cụ chuyên dùng cần thiết (đặt hàng riêng)

 Hướng đi dây của thiết bị đầu cuối cùng một lúc.
