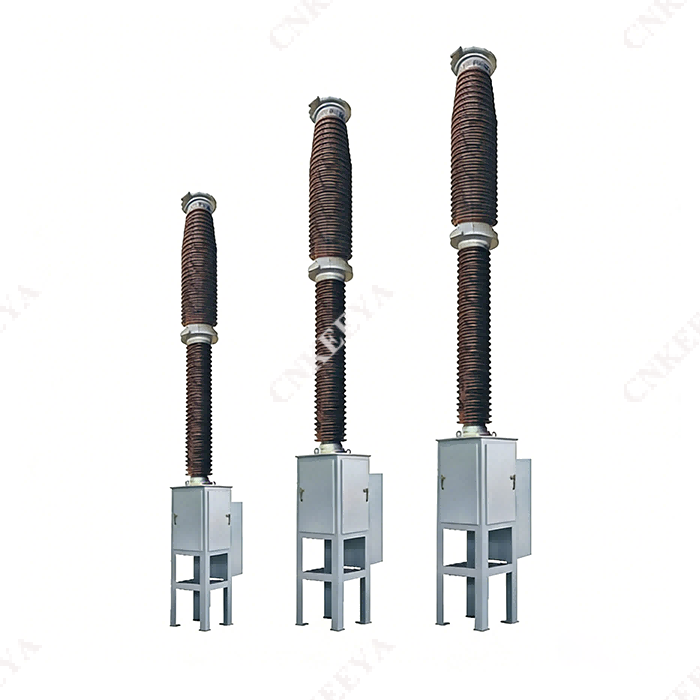

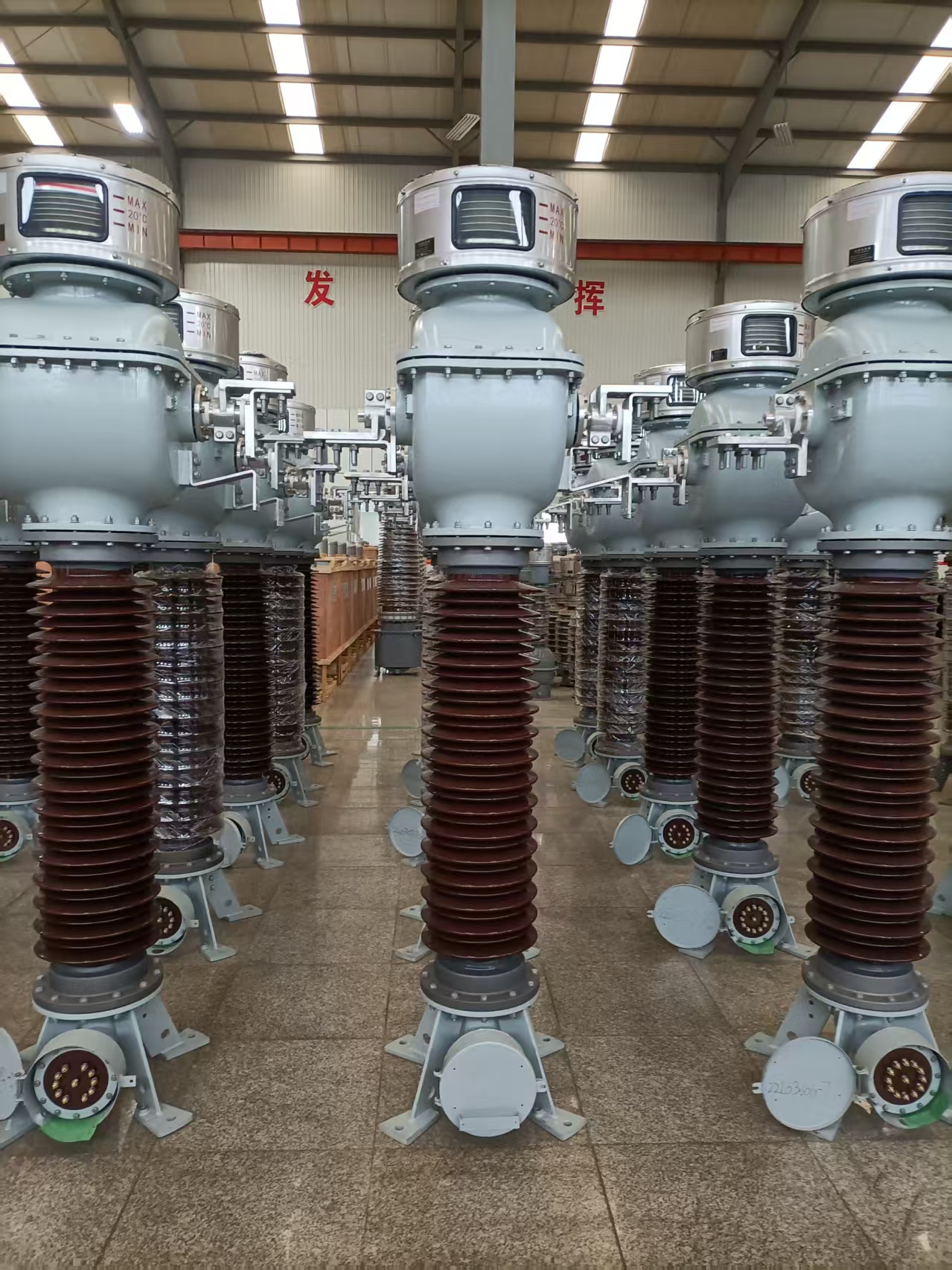

Bộ ngắt mạch AC lưu huỳnh Hexafluoride (SF₆) điện áp cao ngoài trời LW□-252

  Bộ ngắt mạch AC lưu huỳnh Hexafluoride (SF₆) điện áp cao ngoài trời LW□-252 là một sản phẩm ngoài trời. Nó phù hợp với lưới điện AC 50Hz có điện áp tối đa 252kV ở những khu vực có độ cao không vượt quá 2000 mét, nhiệt độ môi trường không thấp hơn -30oC và mức ô nhiễm không cao hơn Loại IV. Nó được sử dụng để ngắt dòng điện định mức và dòng điện sự cố hoặc chuyển mạch các đường dây, thực hiện việc điều khiển và bảo vệ hệ thống điện, đồng thời cũng có thể được sử dụng làm bộ ngắt mạch kết nối.

   Sản phẩm này sử dụng khí SF₆ làm môi trường cách điện và dập hồ quang, áp dụng công nghệ dập hồ quang tự năng lượng nhập khẩu và được trang bị cơ chế vận hành lò xo mới. Nó có tuổi thọ sử dụng điện dài, công việc vận hành thấp, độ ồn thấp và độ tin cậy cao, với cấu trúc đơn giản, kích thước nhỏ gọn và thời gian dài không cần bảo trì. Nó thích ứng tốt với xu hướng phát triển hiện nay của thiết bị điện không dầu và công suất lớn.

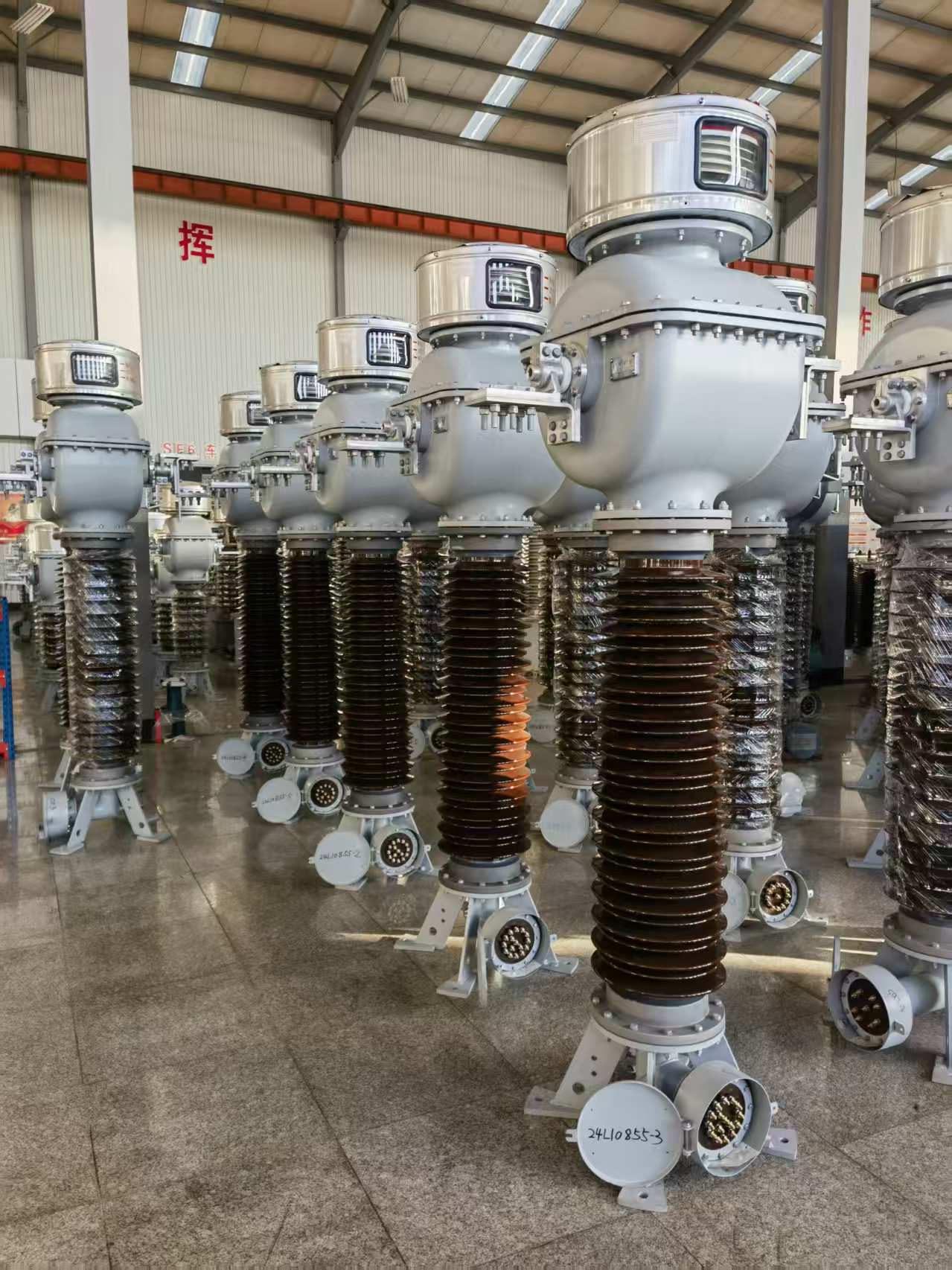

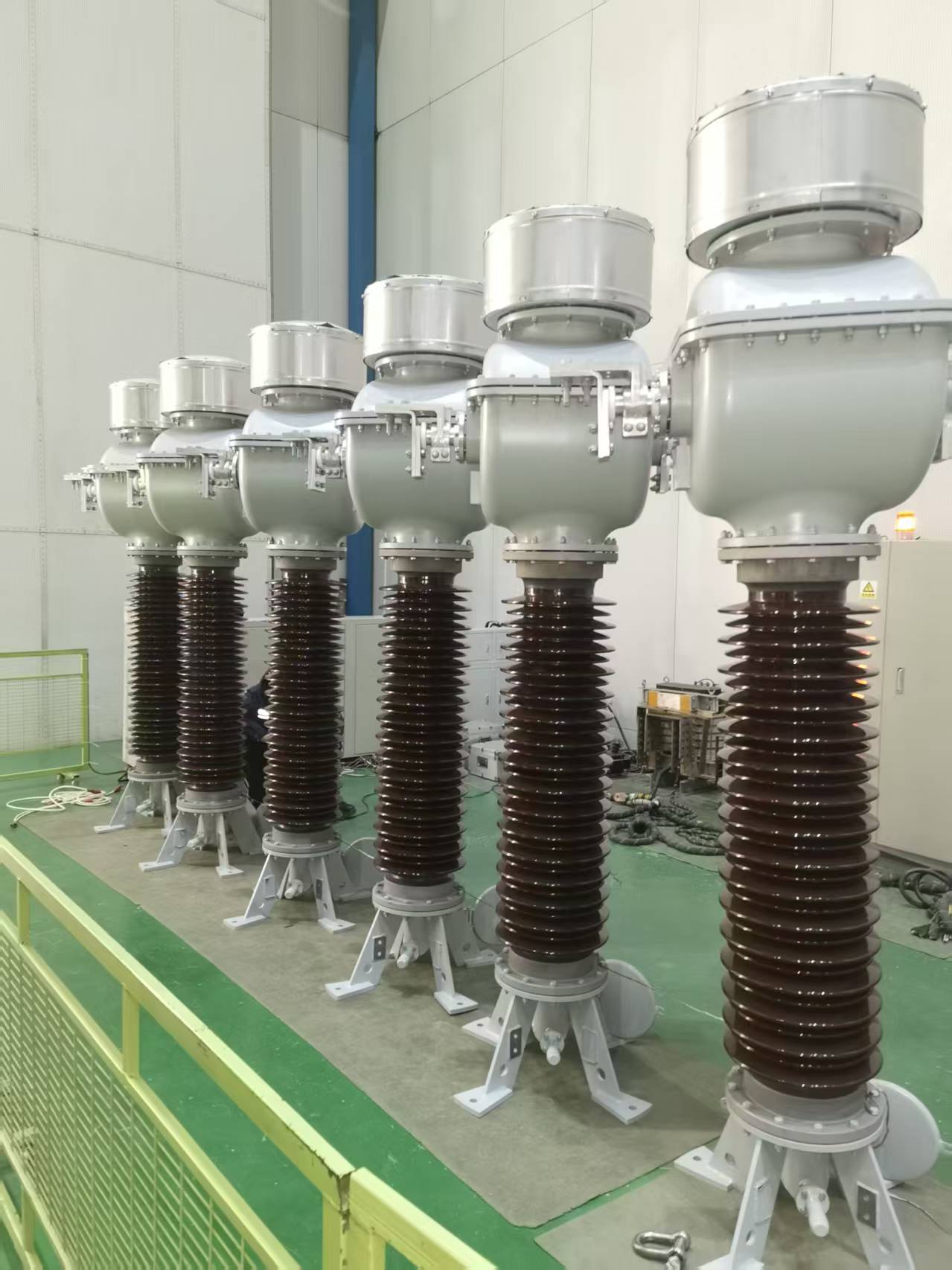

 Đặc điểm kết cấu

    Bộ ngắt mạch sử dụng cấu trúc ngắt đơn trụ sứ ba pha, với cơ cấu vận hành bằng lò xo cho từng pha và liên kết điện ba pha nên hình thức rất mới lạ và tinh tế. Bộ ngắt mạch sử dụng khí SF6 làm môi trường cách điện và dập tắt hồ quang, đồng thời sử dụng rơle mật độ loại con trỏ để theo dõi tiến trình áp suất và mật độ của nó. Do sử dụng nguyên lý dập hồ quang tự cấp nguồn và thiết kế tối ưu trong hệ thống chuyển động của máy cắt, hiệu suất cơ học đã được cải thiện một cách hiệu quả và công suất vận hành đã giảm;

    Hiệu suất phá vỡ tuyệt vời và tuổi thọ điện dài;

 Mỗi cột của sản phẩm này được lắp đặt trên một hộp cơ chế được gắn ở giữa trên nền móng. Hộp chứa một cơ cấu vận hành bằng lò xo và một bộ điều khiển điện. Thanh đầu ra của cơ cấu được nối với tay quay. Bề mặt của khung hộp cơ chế được mạ kẽm nhúng nóng và các ốc vít được mạ kẽm nhúng nóng. Vỏ hộp cơ khí được làm từ chất liệu thép không gỉ nên sản phẩm có khả năng chống ăn mòn rất tốt. Độ tin cậy cơ học cao, có khả năng hoạt động thường xuyên;

    Do độ bền cách điện cao vốn có của khí lưu huỳnh hexafluoride và việc sử dụng chuyển động tiếp xúc trong bộ phận ngắt mạch, dòng điện điện dung không xuất hiện trong quá trình ngắt mạch;

    Mức cách nhiệt bên ngoài cao và lớp cách nhiệt bên ngoài được thiết kế với khoảng cách đường dây lớn, có hiệu suất chống ô nhiễm tuyệt vời.

    Khả năng mang dòng điện mạnh: Tiến hành kiểm tra độ tăng nhiệt độ ở mức 1,2 lần dòng điện định mức 4000A và vẫn có biên độ tăng nhiệt độ lớn tại mỗi điểm;

    Cấu trúc bề ngoài tổng thể của sản phẩm nhỏ gọn, dễ cài đặt và gỡ lỗi tại chỗ và khối lượng công việc bảo trì nhỏ.

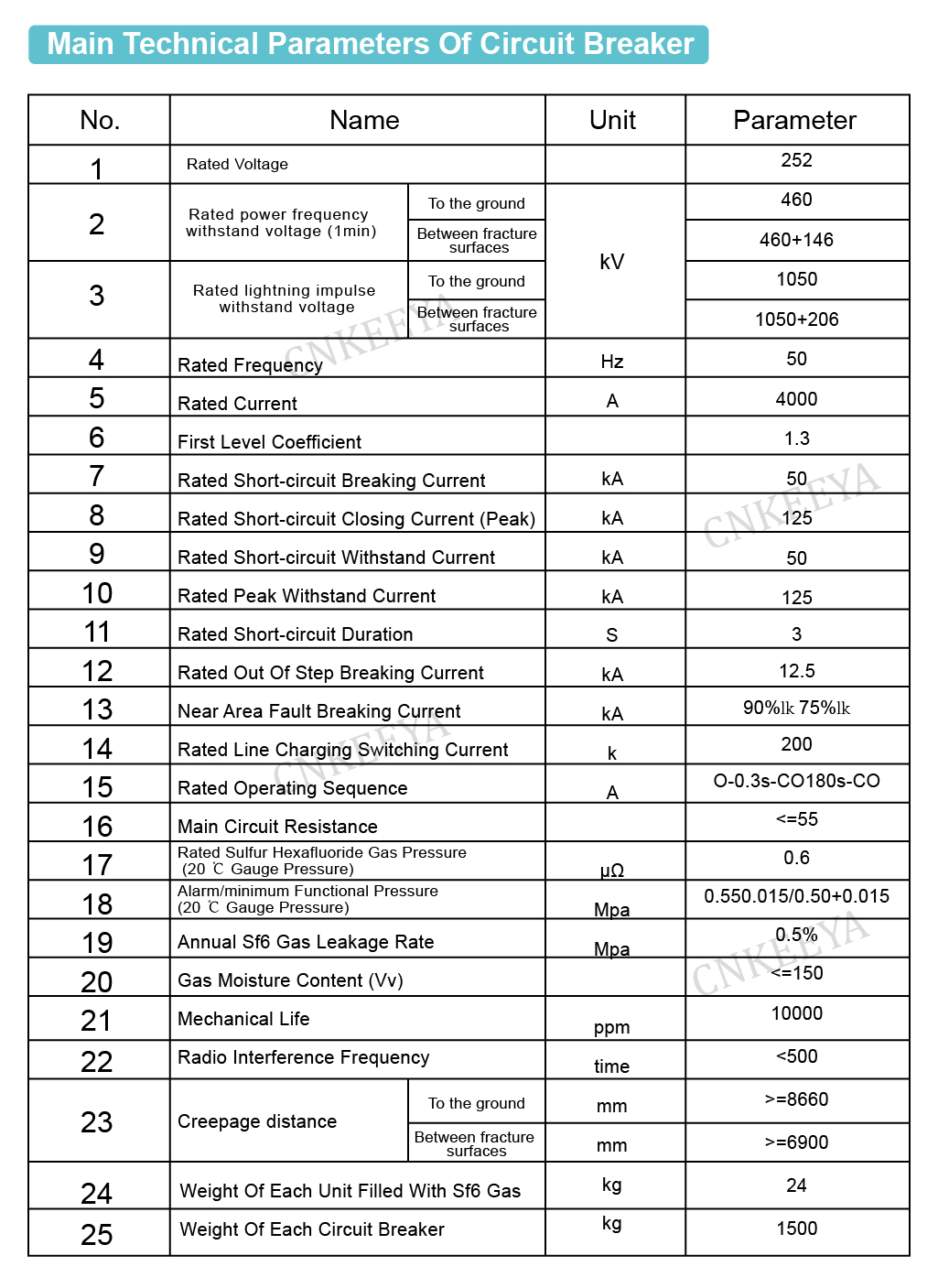

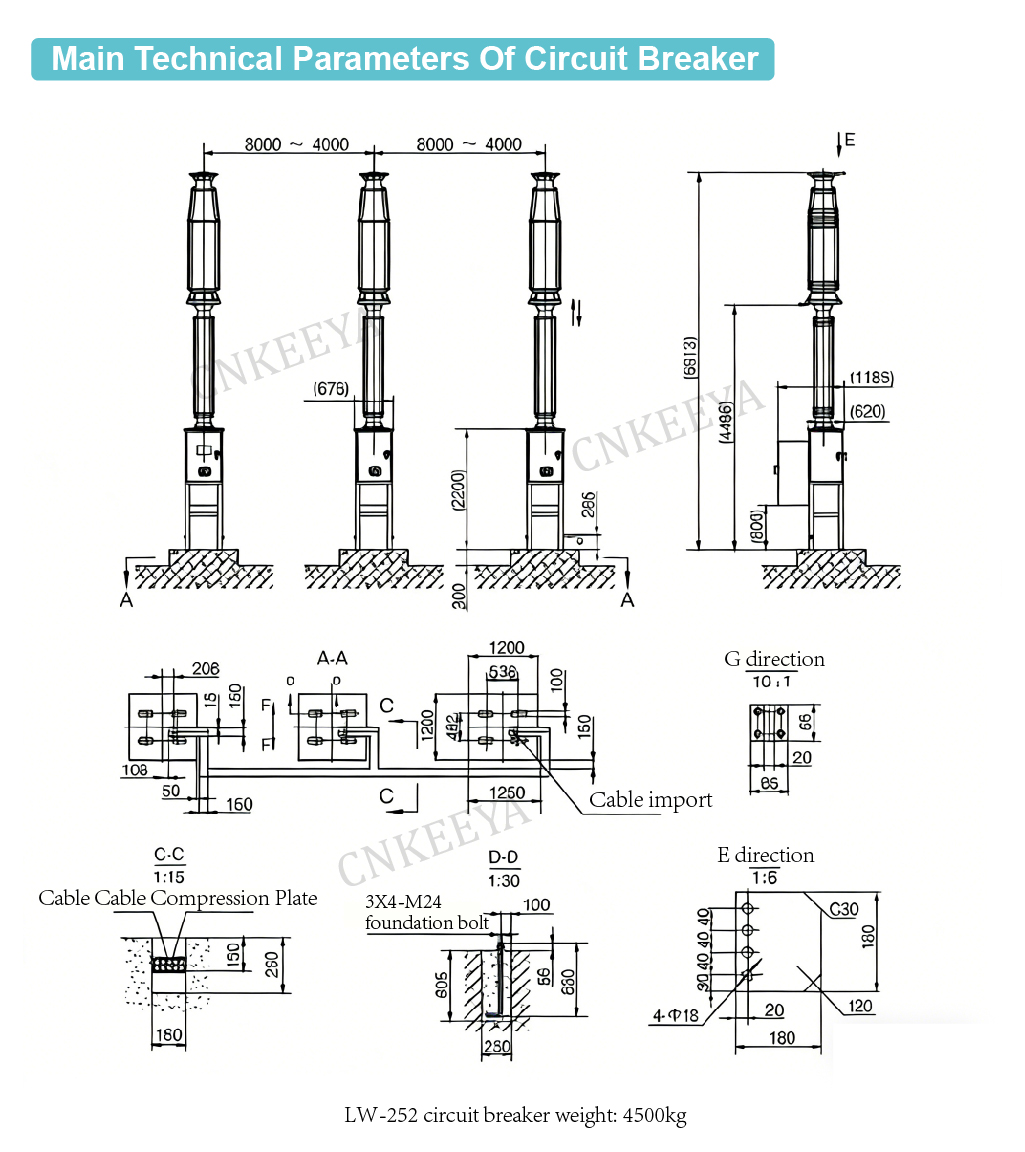

 1. Trọng lượng M: 4500kg (có gas); Tổng trọng lượng khí: 24kg.

2. Tải cơ bản: tĩnh 4500kg (ba cực); 1500kg (mỗi cực) hướng ngang động F: 2500kg; Hướng dọc (hướng lên) 3500kg; Hướng dọc (hướng xuống)6000kg

 3. Độ phẳng bề mặt của bê tông không được vượt quá 1,5mm.

 4. Lỗ lắp đặt để kết nối khối đầu cuối với dây chính được người dùng khoan tại chỗ theo nhu cầu của họ và vật liệu khối đầu cuối là hợp kim nhôm 2A12-T4.

 Hướng dẫn đặt hàng

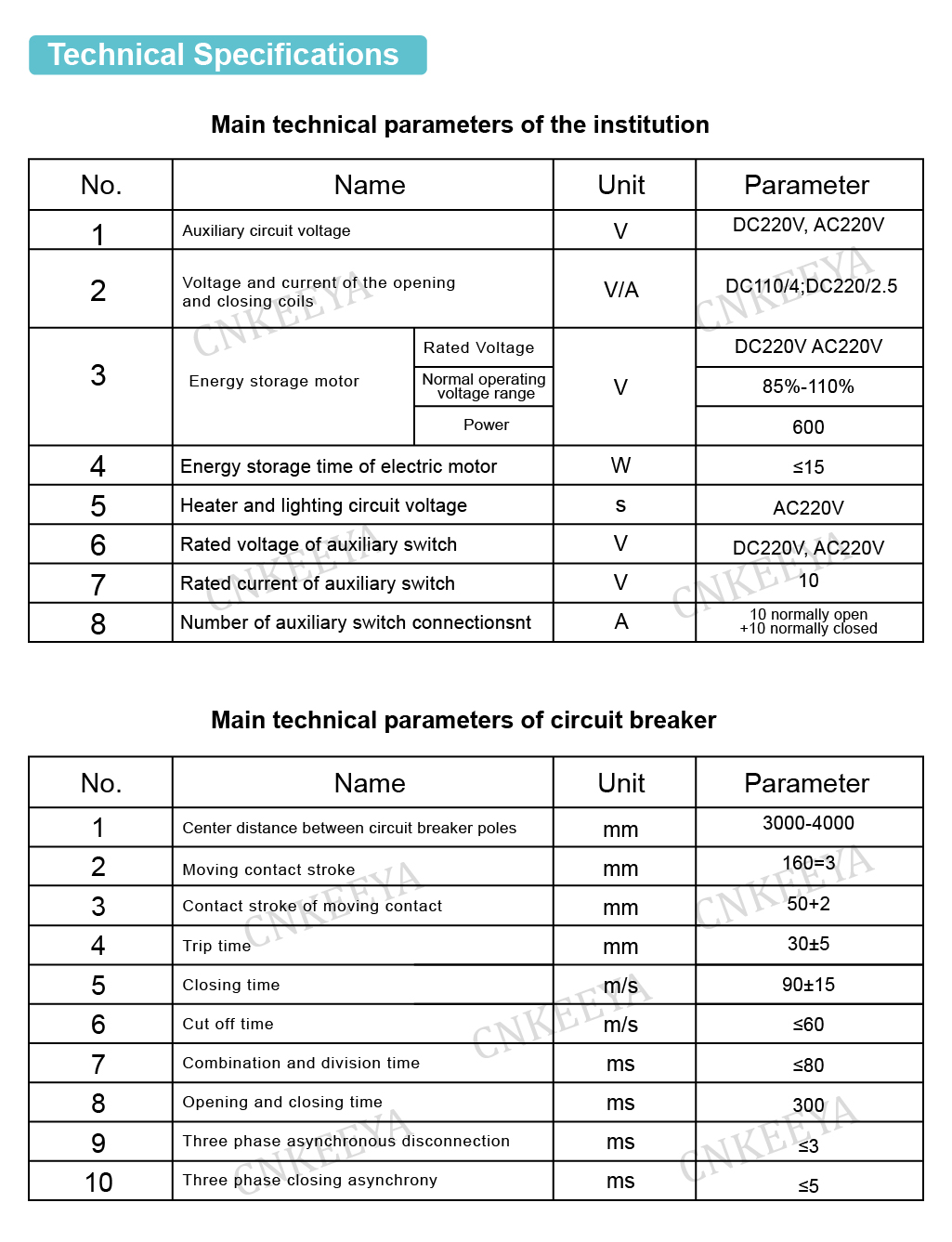

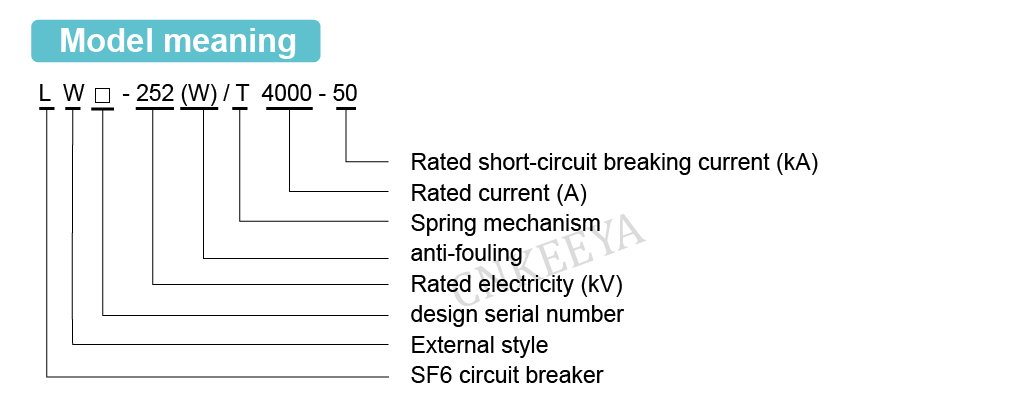

  Mô hình và thông số kỹ thuật của bộ ngắt mạch;

  Các thông số điện định mức (điện áp, dòng điện, dòng điện cắt, v.v.)

  Điều kiện môi trường sử dụng (nhiệt độ môi trường, độ cao, mức độ ô nhiễm môi trường)

  Các thông số điện định mức của mạch điều khiển (điện áp định mức của động cơ tích trữ năng lượng, điện áp định mức của cuộn dây đóng, mở); Tên và số lượng các phụ tùng, thiết bị, dụng cụ chuyên dùng cần thiết (đặt hàng riêng); Hướng đi dây của thiết bị đầu cuối cùng một lúc.
