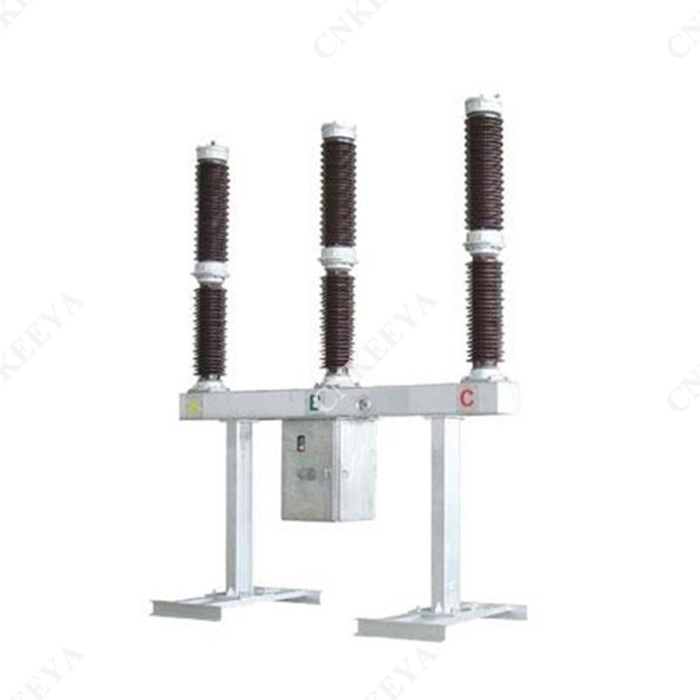

Bộ ngắt mạch AC lưu huỳnh Hexafluoride (SF₆) điện áp cao ngoài trời LW36-126

 Đặc điểm kết cấu

  Bộ ngắt mạch AC lưu huỳnh Hexafluoride (SF₆) điện áp cao ngoài trời LW36-126, với cơ chế vận hành bằng lò xo cho ba pha được bố trí ở trung tâm và được liên kết bởi ba pha, mang lại vẻ ngoài mới lạ và tinh tế. Máy cắt sử dụng khí SF6 làm chất cách điện và dập hồ quang. Trong quá trình vận hành, ba cực của cầu dao được kết nối với khí SF6 và rơle mật độ loại con trỏ được sử dụng để theo dõi áp suất và mật độ của nó. Do sử dụng nguyên lý dập hồ quang tự cấp nguồn và thiết kế tối ưu trong hệ thống chuyển động của máy cắt, hiệu suất cơ học đã được cải thiện một cách hiệu quả và công suất vận hành giảm đi rất nhiều; Hiệu suất phá vỡ tuyệt vời và tuổi thọ điện dài;

 Khung lắp đặt và giá đỡ được làm bằng các tấm thép được uốn cong toàn bộ và xử lý bề mặt đều được mạ kẽm nhúng nóng. Tất cả các ốc vít lộ ra đều được làm bằng vật liệu có độ bền cao và mạ kẽm nhúng nóng hoặc sử dụng các bộ phận tiêu chuẩn bằng thép không gỉ. Vỏ ngoài của hộp cơ khí được làm bằng chất liệu thép không gỉ nên sản phẩm có khả năng chống ăn mòn rất tốt;

 Độ tin cậy cơ học cao, có khả năng hoạt động thường xuyên;

 Do độ bền cách điện cao vốn có của khí lưu huỳnh hexafluoride và việc sử dụng chuyển động tiếp xúc vượt trội trong bộ phận ngắt mạch nên không có sự xuất hiện trở lại của dòng điện dung cắt; Mức cách điện bên ngoài cao và lớp cách nhiệt bên ngoài được thiết kế với khoảng cách đường dây lớn. Khoảng cách đường dây là ≥ 31mm/kV và hiệu suất chống ô nhiễm là tuyệt vời. Có thể hoạt động an toàn ngay cả trong môi trường khắc nghiệt; Khả năng mang dòng điện mạnh: Tiến hành kiểm tra mức tăng nhiệt độ ở mức 1,2 lần dòng điện định mức 3150A, tức là 3780A, và vẫn có biên độ tăng nhiệt độ lớn tại mỗi điểm;

 Cấu trúc bề ngoài tổng thể của sản phẩm nhỏ gọn, dễ cài đặt và gỡ lỗi tại chỗ và khối lượng công việc bảo trì nhỏ.

Hướng dẫn đặt hàng

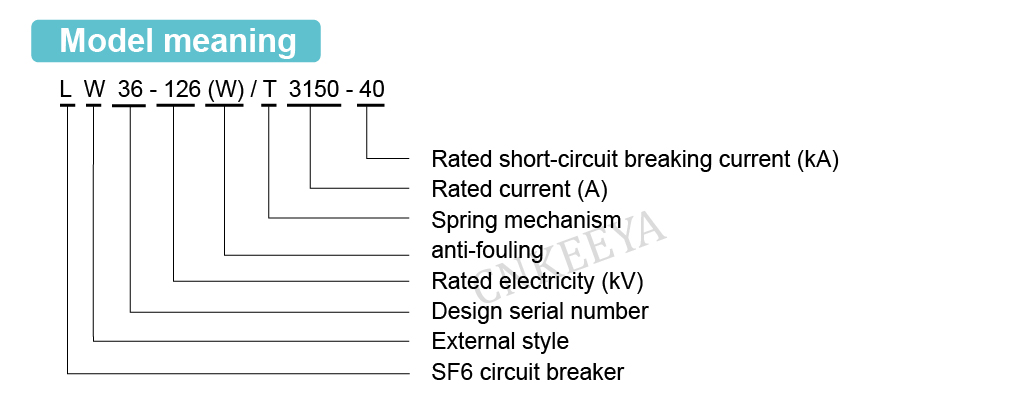

 Mô hình và thông số kỹ thuật của bộ ngắt mạch;

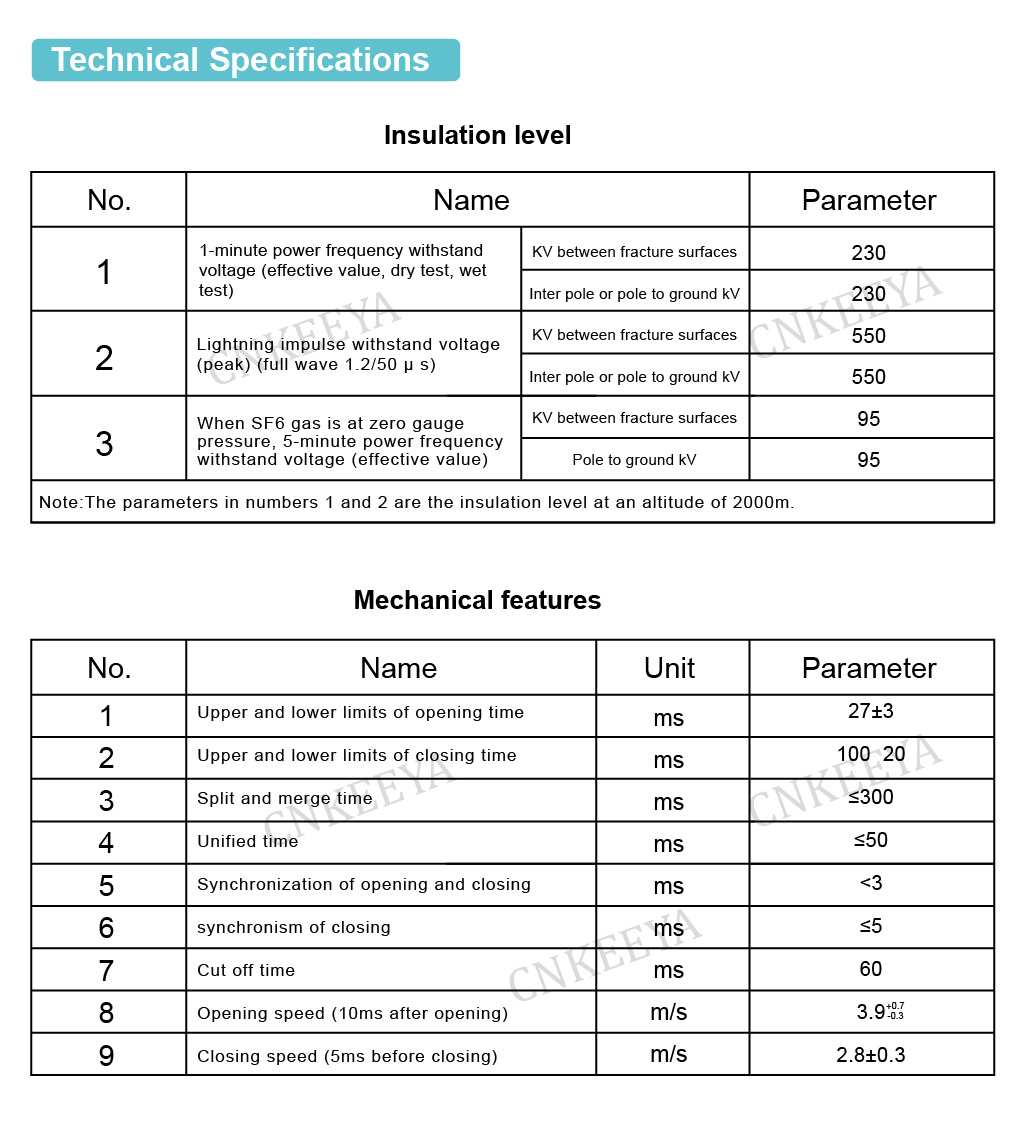

 Các thông số điện định mức (điện áp, dòng điện, dòng điện cắt, v.v.)

 Điều kiện môi trường sử dụng (nhiệt độ môi trường, độ cao, mức độ ô nhiễm môi trường)

 Các thông số điện định mức của mạch điều khiển (điện áp định mức của động cơ tích trữ năng lượng, điện áp định mức của cuộn dây đóng, mở); Tên và số lượng các phụ tùng, thiết bị, dụng cụ chuyên dùng cần thiết (đặt hàng riêng); Hướng đi dây của thiết bị đầu cuối cùng một lúc.
