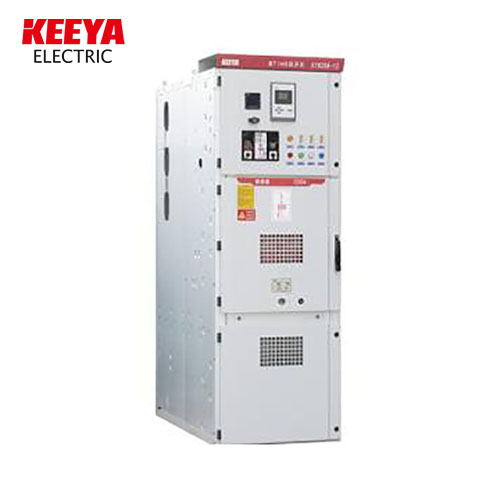

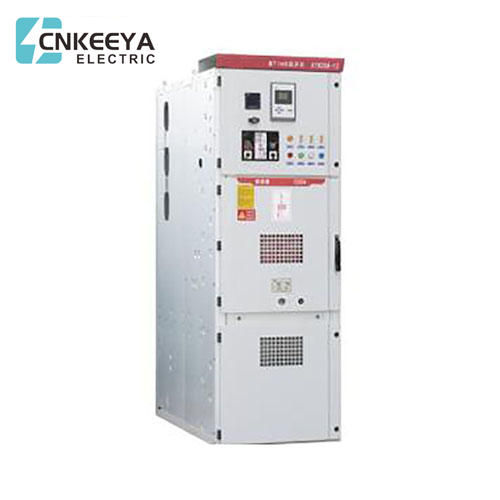

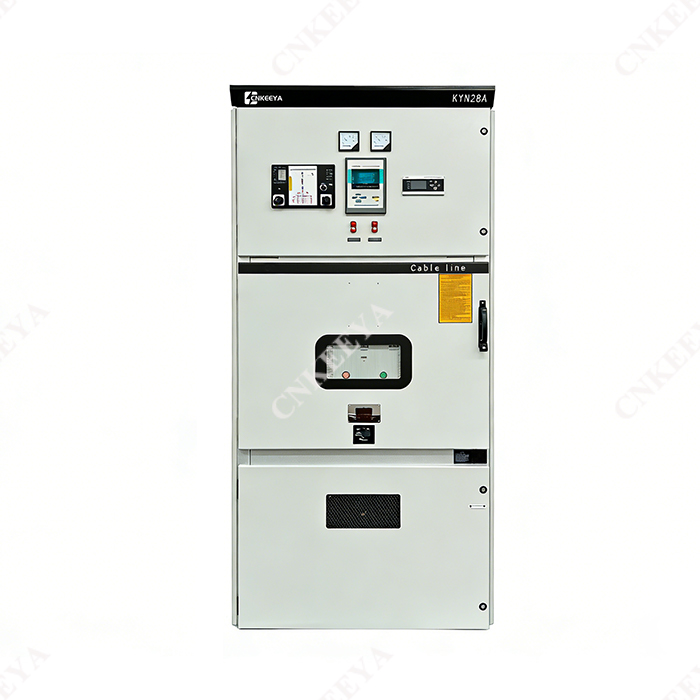

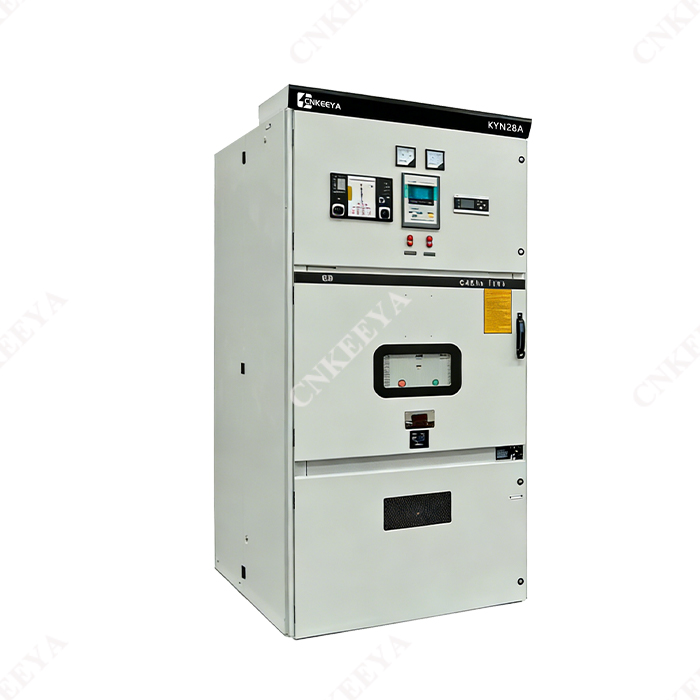

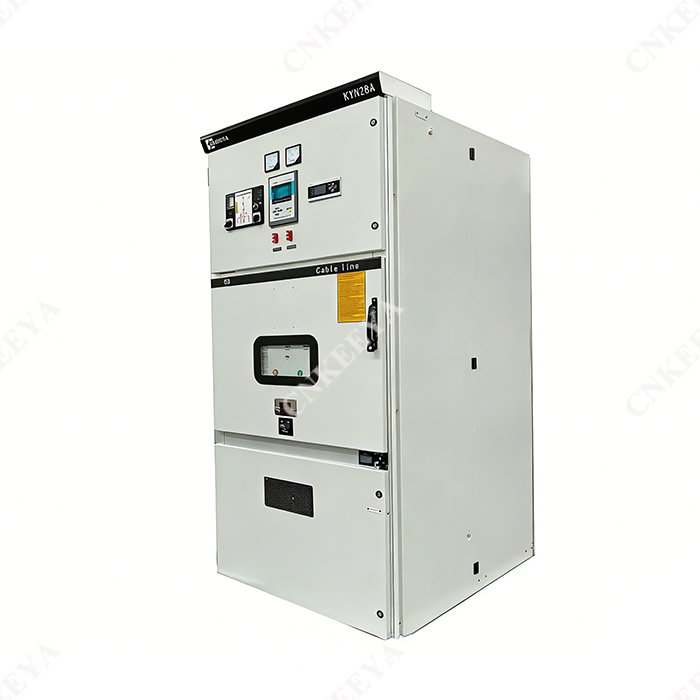

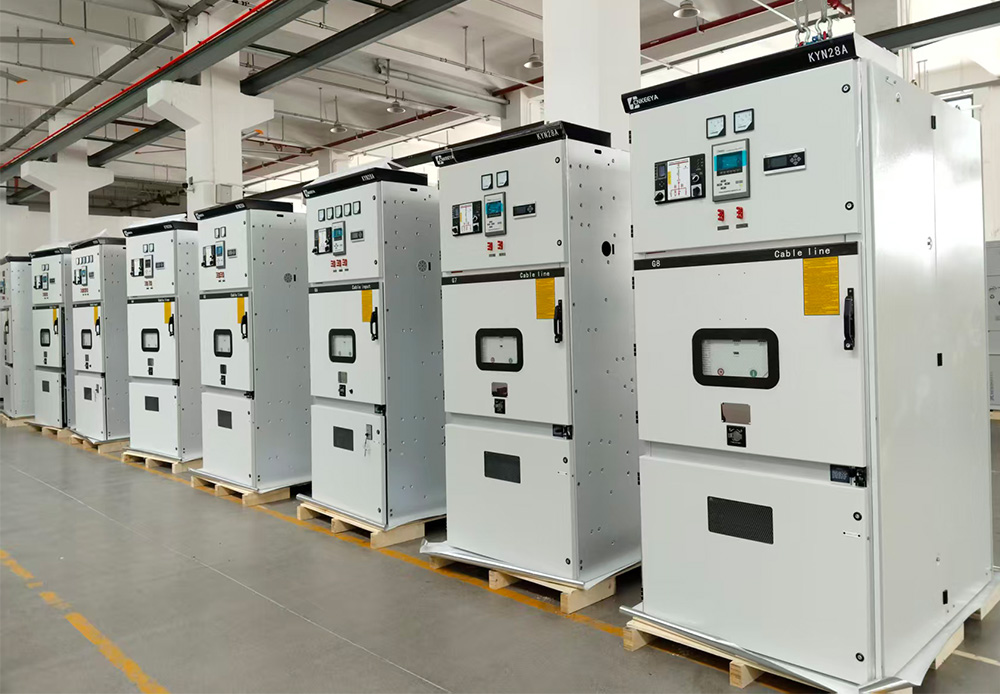

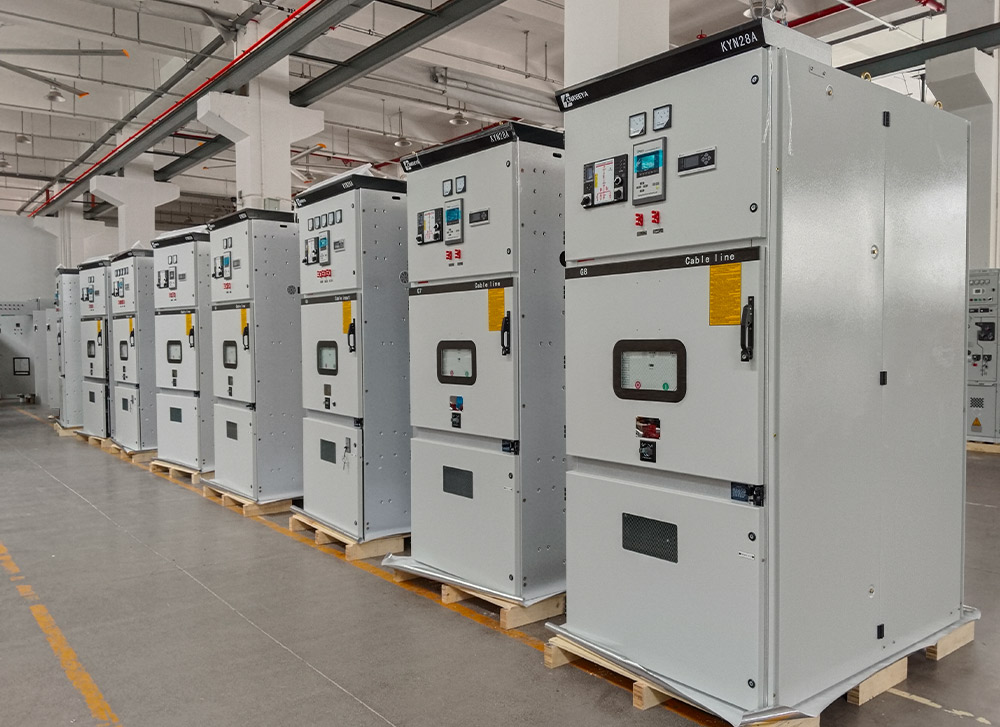

Thiết bị đóng cắt KYN28-12KV

Được thiết kế với độ chính xác và tuân thủ các tiêu chuẩn chất lượng cao, Thiết bị đóng cắt KYN28-12KV là minh chứng cho chuyên môn của Keeya trong việc cung cấp các giải pháp thích ứng và đáng tin cậy cho các ứng dụng điện đa dạng. Với việc tập trung vào việc tùy chỉnh, Keeya đảm bảo rằng thiết bị đóng cắt của họ đáp ứng các thông số kỹ thuật và yêu cầu riêng của khách hàng, góp phần nâng cao khả năng phục hồi và hiệu quả của các hệ thống điện hiện đại.

Thiết bị đóng cắt kín bằng kim loại có thể tháo rời bọc thép KYN28A-12 phù hợp với lưới điện xoay chiều 50Hz ba pha 6-12KV, được sử dụng để nhận và phân phối năng lượng điện, cũng như để điều khiển, giám sát và bảo vệ mạch điện. Nó có thể dành cho Tiêu chuẩn thiết bị đóng cắt và điều khiển điện áp cao, GB3906 GB3906-2006 Thiết bị đóng cắt và điều khiển có vỏ bọc bằng kim loại dòng điện xoay chiều dành cho điện áp định mức trên 3,6kV trở lên và bao gồm 40,5kV DL 404 Điều kiện đặt hàng xoay chiều điện áp cao. áptômát, thử nghiệm điển hình và thử nghiệm thường xuyên. Nó cũng có chức năng chống hoạt động sai hoàn hảo và đáng tin cậy.

điều kiện dịch vụ

● Nhiệt độ không khí xung quanh: giới hạn trên +40oC, giới hạn dưới-10oC;

● Độ ẩm tương đối: trung bình hàng ngày không quá 95%, trung bình hàng tháng không quá 90%;

● Độ cao: 1000m trở xuống;

● Cường độ động đất: không quá 8 độ;

● Ở nơi không có nguy cơ cháy nổ, không gây ô nhiễm nghiêm trọng, không bị ăn mòn hóa học và không bị rung lắc mạnh. Để sử dụng vượt quá các điều kiện môi trường bình thường được chỉ định trong GB3906, cần phải thỏa thuận giữa người dùng và nhà sản xuất.

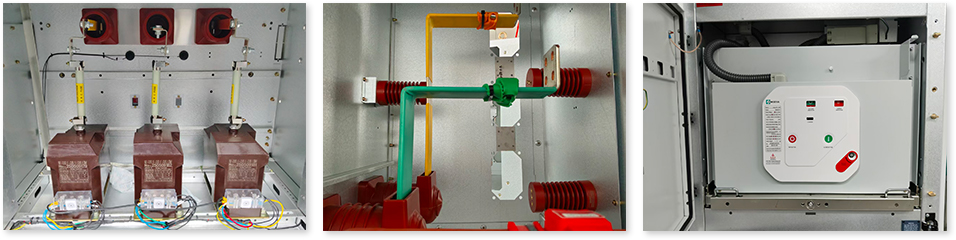

Tính năng thiết bị đóng cắt KYN28-12KV

Thiết bị đóng cắt bọc kim loại AC có thể tháo rời bọc thép KYN28A-12 (sau đây gọi là thiết bị đóng cắt) là sản phẩm mới được công ty chúng tôi thiết kế và phát triển trên cơ sở tiếp thu công nghệ sản xuất tiên tiến trong và ngoài nước. Nó có thể thay thế các thiết bị đóng cắt bọc kim loại cũ khác nhau, chẳng hạn như KYN1-12, KYN2-12 và các dòng sản phẩm khác.

Sản phẩm có những ưu điểm rõ ràng sau:

●Vỏ bọc của sản phẩm được lắp ráp hoàn toàn bằng bu lông có độ bền cơ học cao, đảm bảo hiệu quả cho sản phẩm gọn gàng, đẹp mắt, cửa tủ được phun sơn phủ nhựa, có khả năng chống va đập và chống ăn mòn mạnh. Mức độ bảo vệ của vỏ là IP4X (có thể thay đổi thành tấm sắt theo nhu cầu của khách hàng).

●Công tắc của sản phẩm này có thể được trang bị bộ ngắt mạch chân không VD4 do công ty ABB và công tắc tải Pxed dòng C3 sản xuất, đồng thời cũng có thể được trang bị nhiều loại bộ ngắt mạch chân không dòng trong nước (như VS1, VH1, VK, Zn28) , có thể thay thế các sản phẩm tương tự của nước ngoài.

● Cho dù chọn loại cầu dao nào, khoảng cách cách nhiệt không khí của dây dẫn trần có thể được đảm bảo lớn hơn 125mm và lớp cách điện composite có thể lớn hơn 60mm. Bộ ngắt mạch của nó có những ưu điểm độc đáo là tuổi thọ cao, ít phải bảo trì và kích thước nhỏ.

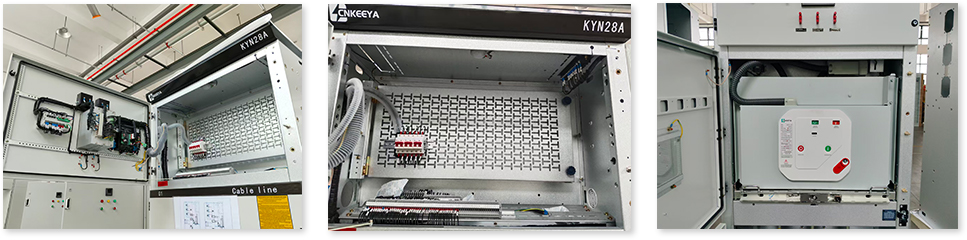

KYN28-12

Thiết bị đóng cắt bọc kim loại AC có thể tháo rời

Thiết bị đóng cắt được thiết kế theo thiết bị đóng cắt bọc kim loại GB3906-91. Xem Hình 1 để biết mô tả cấu trúc của tủ công tắc: tủ công tắc bao gồm thân tủ cố định và các bộ phận có thể kéo ra được (gọi là xe đẩy tay). Vỏ tủ và tấm vách ngăn của từng khối chức năng được kết nối bằng bu lông. Cấp độ bảo vệ của vỏ thiết bị đóng cắt là IP4X và cấp độ bảo vệ của cửa phòng máy cắt là IP2X khi cửa mở. Tủ công tắc có thể được trang bị xe đẩy tay chân không hoặc công tắc tải cố định. Nó có đường dây đến (đi) trên cao, ổ cắm cáp và giải pháp chức năng khác. Thiết bị đóng cắt có thể được bố trí theo dạng tủ đôi, cụ thể là bố trí hàng đôi quay lưng hoặc đối diện.

Thông số kỹ thuật

Thông số kỹ thuật thiết bị đóng cắt

Lắp đặt thiết bị chuyển mạch

Một. Chuyển thiết bị đóng cắt đến một vị trí cụ thể theo yêu cầu kỹ thuật và bản vẽ. Nếu có một hàng thiết bị đóng cắt dài (ví dụ: hơn 10 thiết bị đóng cắt), công việc hợp nhất nên bắt đầu từ vị trí giữa.

b. Sử dụng các phương tiện vận chuyển cụ thể như cần cẩu hoặc xe nâng. Nghiêm cấm sử dụng xà beng lăn.

c. Lấy xe đẩy cầu dao ra khỏi thiết bị đóng cắt và cất ở nơi khác để bảo quản an toàn.

d. Nới lỏng các bu lông giữ phía trước khoang xe buýt và tháo tấm vách ngăn dọc 9.

đ. Nới lỏng các bu lông giữ của tấm vách ngăn ngang 19 dưới ngăn máy cắt và tháo vách ngăn ngang.

f. Nới lỏng và tháo tấm đế 16.

g. Tháo các tấm che 1 và 2 khỏi lô đường dây điều khiển ở phía bên trái của thiết bị đóng cắt. Đồng thời tháo tấm che của rãnh đường điều khiển phía trước bên phải.

h. Lắp đặt từng thiết bị đóng cắt trên cơ sở, bao gồm các mặt ngang và dọc, và độ không đều khi lắp đặt của thiết bị đóng cắt không được vượt quá 2mm.

I. Khi thiết bị đóng cắt được kết hợp hoàn toàn (nối), nó có thể được kết nối với thép kênh cơ sở bằng vít móng hoặc hàn chắc chắn với thép kênh cơ sở bằng hàn điện.

Chuyển đổi kích thước phác thảo tủ

KYN28-12

Hướng dẫn đặt hàng

Vui lòng ghi rõ khi đặt hàng:

● Số giải pháp mạch chính, mục đích, sơ đồ hệ thống đường dây đơn, sơ đồ bố trí và sơ đồ bố trí phòng phân phối;

● Yêu cầu về chức năng điều khiển, đo lường và bảo vệ của thiết bị đóng cắt cũng như các thiết bị chốt và tự động khác;

● Loại, thông số kỹ thuật và số lượng các bộ phận điện trong thiết bị đóng cắt;

● Nếu cần kết nối thanh cái giữa thiết bị đóng cắt hoặc tủ đường dây đầu vào thì phải cung cấp dữ liệu cụ thể như khả năng chịu tải định mức của khay thanh cái, nhịp của thanh cái và chiều cao tính từ mặt đất;

● Thiết bị đóng cắt được sử dụng trong điều kiện môi trường đặc biệt phải được nêu chi tiết khi đặt hàng.

● Các yêu cầu đặc biệt khác.
