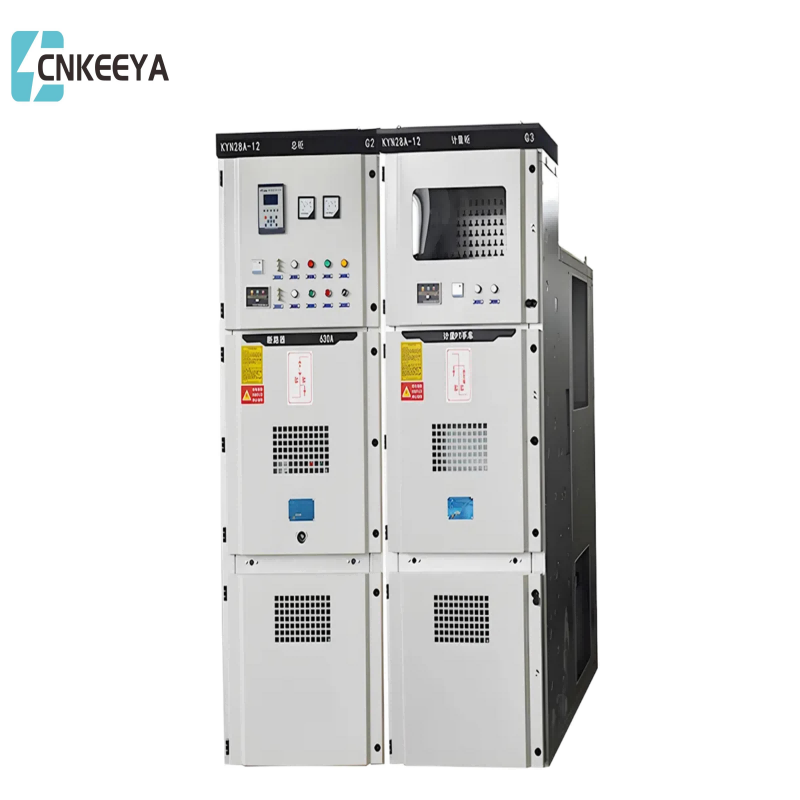

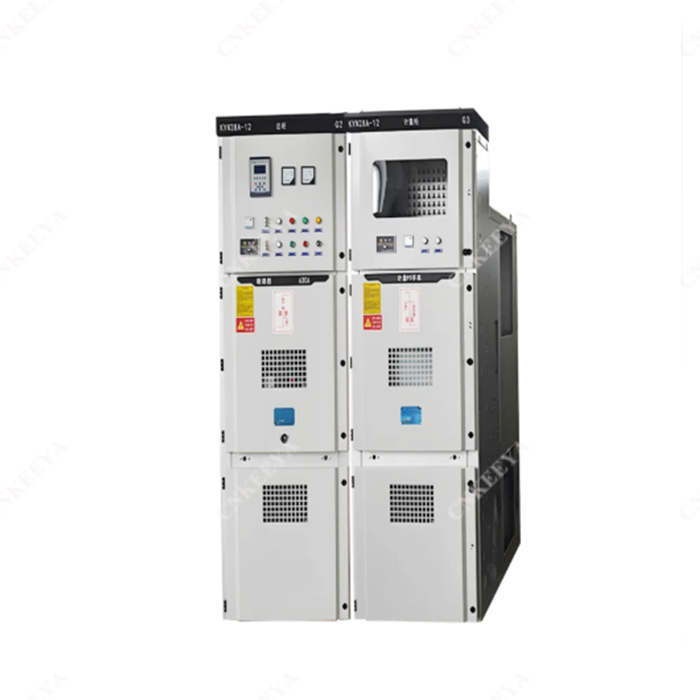

Keeya, nhà sản xuất có uy tín trong ngành điện, tự hào giới thiệu Thiết bị đóng cắt KYN28-24KV—một giải pháp chất lượng cao được thiết kế để phân phối điện tối ưu. Cam kết của chúng tôi về hiệu quả chi phí được thể hiện rõ qua mức giá cạnh tranh của thiết bị đóng cắt này.
Với tư cách là nhà sản xuất, Keeya ưu tiên cung cấp các sản phẩm hàng đầu với mức giá thấp, đảm bảo rằng khách hàng của chúng tôi được hưởng lợi cả về chất lượng và khả năng chi trả. Thiết bị đóng cắt KYN28-24KV là minh chứng cho sự cống hiến của chúng tôi trong việc cung cấp các giải pháp tiết kiệm chi phí mà không ảnh hưởng đến hiệu suất, khiến nó trở thành lựa chọn ưu tiên cho những ai đang tìm kiếm các tùy chọn thiết bị đóng cắt đáng tin cậy và thân thiện với ngân sách trong các ứng dụng đa dạng.
Sản phẩm này đáp ứng các tiêu chuẩn sau: GB3906-20063.6-40.5KV AC Thiết bị đóng cắt và điều khiển có vỏ bọc bằng kim loại*, GB/T11022 Yêu cầu kỹ thuật chung đối với Thiết bị đóng cắt và điều khiển điện áp cao', Thiết bị đóng cắt và điều khiển có vỏ bọc bằng kim loại IEC62271200 AC có điện áp định mức trên 1kv và dưới 52', DL/T404 'Đặt hàng các điều kiện kỹ thuật cho thiết bị đóng cắt điện áp cao xoay chiều trong nhà'.
Thiết bị đóng cắt bọc kim loại AC có thể tháo rời

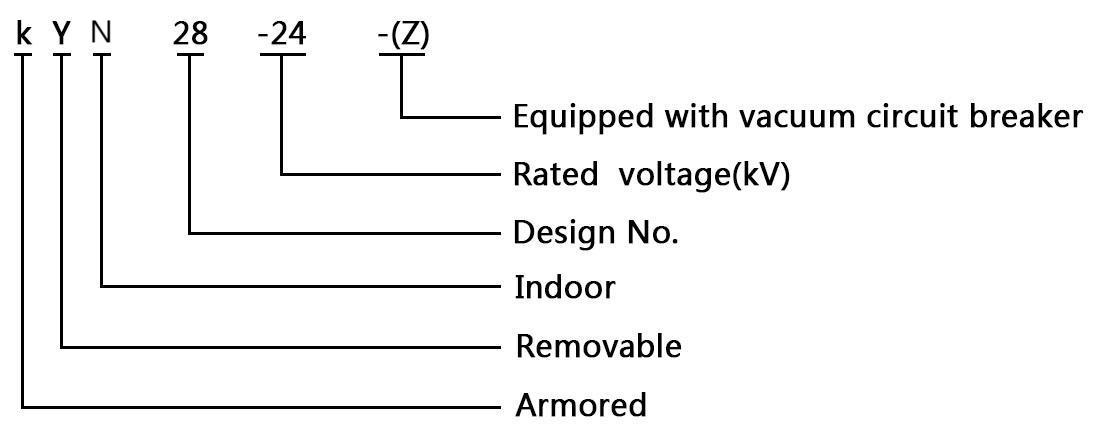

Mẫu mã và ý nghĩa
Nhiệt độ không khí xung quanh: nhiệt độ tối đa 40oC, nhiệt độ tối thiểu -15oC;
● Độ ẩm tương đối: trung bình hàng ngày không quá 95%, áp suất hơi trung bình hàng ngày không quá 2,2kPa, trung bình hàng tháng không quá 90%, áp suất hơi trung bình hàng tháng không quá 1,8kPa;
● Độ cao: 1000m trở xuống;
Cường độ động đất: không quá 8 độ;
● Không khí xung quanh không được có khí ăn mòn hoặc dễ cháy, hơi nước và các chất ô nhiễm rõ ràng khác;
● Không thường xuyên có rung động mạnh;
Để sử dụng vượt quá các điều kiện môi trường bình thường được chỉ định trong GB3906, cần phải thỏa thuận giữa người dùng và nhà sản xuất.
|
Mục |
Đơn vị |
Giá trị |
|
|
Đã xếp hạng Vôn |
kV |
24 |
|
|
Đã xếp hạng Tính thường xuyên |
Hz |
50 |
|
|
Dòng định mức của máy cắt |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
Đã xếp hạng dòng điện của tủ công tắc |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
Dòng điện định mức (4s) |
kA |
16,20,25,31,5,40,50 |
|
|
Dòng điện ổn định định mức (đỉnh) |
kA |
40,50,63,80,100,125 |
|
|
Dòng điện ngắn mạch định mức |
kA |
16,20,25,31,5,40,50 |
|
|
Đánh giá ngắn mạch hiện hành |
kA |
40,50,63,80,100,125 |
|
|
Tần số nguồn 1 phút chịu được điện áp |
Cực-cực, cực-đất |
kV |
65 |
|
Sang khoảng cách cách ly |
kV |
79 |
|
|
Xung sét chịu đựng được điện áp (đỉnh) |
Cực-cực, cực-đất |
kV |
125 |
|
Sang khoảng cách cách ly |
kV |
145 |
|
|
Mức độ bảo vệ |
IP4X cho vỏ, IP2X cho phòng cách ly và phòng ngắt mạch mở |
||
Lưu ý: khả năng ngắn mạch của CT cần được xem xét riêng.
KYN28-24
Thiết bị đóng cắt bọc kim loại AC có thể tháo rời
Cấu trúc thiết bị đóng cắt (xem Hình 1).
Hoàn toàn bọc thép bằng kim loại, cấu trúc lắp ráp, giải pháp kết hợp rộng rãi.
● Thân tủ được làm bằng thép tấm mỏng tráng nhôm và kẽm nhập khẩu, được gia công bằng máy công cụ MINGE, áp dụng công nghệ gấp nhiều cạnh tiên tiến, kết nối bằng đai ốc đinh tán và bu lông cường độ cao, có độ chính xác cao, nhẹ, độ bền cao và chắc chắn tính linh hoạt của các bộ phận.
● Nó có thể được trang bị bộ ngắt mạch chân không dòng VS1-24 hoặc dòng VD4 nhập khẩu, với khả năng ứng dụng rộng rãi, độ tin cậy cao và nhiều năm không cần bảo trì.
● Xe đẩy tay được trang bị các vị trí làm việc và kiểm tra, mỗi vị trí đều được trang bị các thiết bị định vị và hiển thị, an toàn và đáng tin cậy.
● Tất cả các loại xe đẩy tay có thể được thay đổi theo khối xây dựng mô-đun, đảm bảo rằng xe đẩy tay có cùng thông số kỹ thuật có thể được thay thế tự do và xe đẩy tay có thông số kỹ thuật khác nhau không bao giờ có thể đi vào.
● Chế độ cài đặt công tắc nối đất
a.Được lắp đặt ở phần giữa của tủ (loại gắn phía trước) để thuận tiện cho việc bảo trì hai mặt của tủ.
b.Được lắp đặt ở phía sau tủ (loại phía sau) để tiết kiệm không gian dựa vào tường.
● Phương pháp lắp đặt máy biến dòng:
a.Được lắp đặt ở phía trước phòng cáp ở phía sau tủ.
b.Được đặt ở dưới cùng của tấm uốn lớn.
● Có thể lắp đặt tối đa 9 cáp lõi đơn trong phòng cáp.
● Mỗi phòng cao áp đều có kênh giảm áp để đảm bảo an toàn cá nhân.
● Thiết bị khóa liên động có độ tin cậy cao đáp ứng đầy đủ các yêu cầu an toàn của “năm phòng ngừa”.
● Xe đẩy tay được vận chuyển bằng xe tải đặc biệt, nhẹ và linh hoạt khi vận hành.
● Cửa trước và cửa sau đều được trang bị cửa sổ quan sát, có thể dễ dàng quan sát trạng thái làm việc của các bộ phận trong nhà.
KYN28-24
Thiết bị đóng cắt bọc kim loại AC có thể tháo rời
KYN28-24
A. Phòng xe buýt
B. Phòng xe đẩy tay cầu dao
C. Phòng cáp
D. Phòng dụng cụ chuyển tiếp
1. Bao vây
2. Xe nhánh
3. Ống lót xe buýt
4. Xe buýt chính
5. Liên hệ cố định
6. Hộp liên lạc cố định
7. Máy biến dòng điện
8. Công tắc nối đất
9. Cáp
10. Kẻ bắt giữ
11. Nối đất xe buýt chính
12. Tấm phân vùng lắp ráp
13. Tấm phân vùng (van)
14. Phích cắm phụ
15. Xe đẩy tay cầu dao
16. Thiết bị sưởi ấm
17. Tấm vách ngăn ngang loại có thể tháo rời
18. Cơ chế vận hành công tắc nối đất
19. Tấm đế
20. Thiết bị giảm áp
21. Rãnh dây dẫn điều khiển
● Số bản vẽ giải pháp mạch chính, bản vẽ mục đích và hệ thống một đường dây, điện áp định mức, dòng điện định mức, dòng điện ngắt ngắn mạch định mức, bố trí phòng phân phối và bố trí thiết bị đóng cắt và bản vẽ cấu hình, v.v.
● Các yêu cầu về chức năng điều khiển, đo lường và bảo vệ thiết bị đóng cắt cũng như các yêu cầu về thiết bị khóa và tự động khác.
● Model, thông số kỹ thuật và số lượng các bộ phận điện chính trong thiết bị đóng cắt.
● Nếu cần kết nối thanh nối giữa thiết bị đóng cắt hoặc tủ đường dây đầu vào thì phải cung cấp các yêu cầu cụ thể như khả năng chịu tải định mức của thanh nối, nhịp của thanh nối và chiều cao tính từ mặt đất.
● Cần nêu rõ thiết bị đóng cắt được sử dụng trong điều kiện môi trường đặc biệt khi đặt hàng.
