Là nhà cung cấp hàng đầu có trụ sở tại Trung Quốc, Keeya tự hào cung cấp các giải pháp chất lượng cao, tiêu biểu là Tủ bù công suất phản kháng điện áp thấp GGJ. Được thiết kế chú trọng đến độ chính xác và độ tin cậy, những chiếc tủ này thể hiện cam kết của Keeya về sự xuất sắc trong quản lý năng lượng điện.
Là một nhà máy đáng tin cậy trong ngành, Tủ bù công suất phản kháng điện áp thấp GGJ của Keeya cung cấp các giải pháp hiệu quả và chính xác để nâng cao hệ số công suất và tối ưu hóa hiệu suất năng lượng trong các ứng dụng đa dạng. Dòng GGJ là minh chứng cho công nghệ tiên tiến và trình độ tay nghề vượt trội đặc trưng của Keeya các sản phẩm.

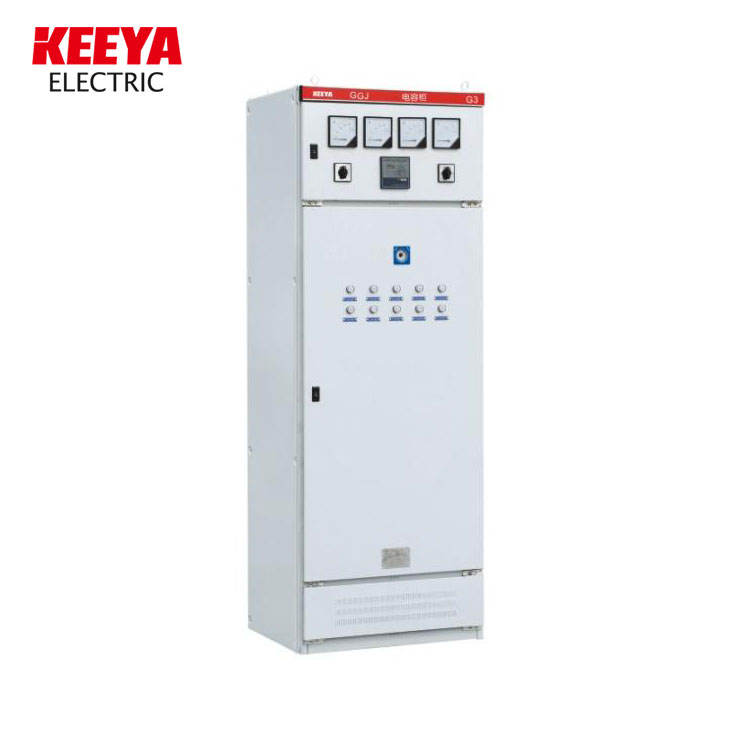

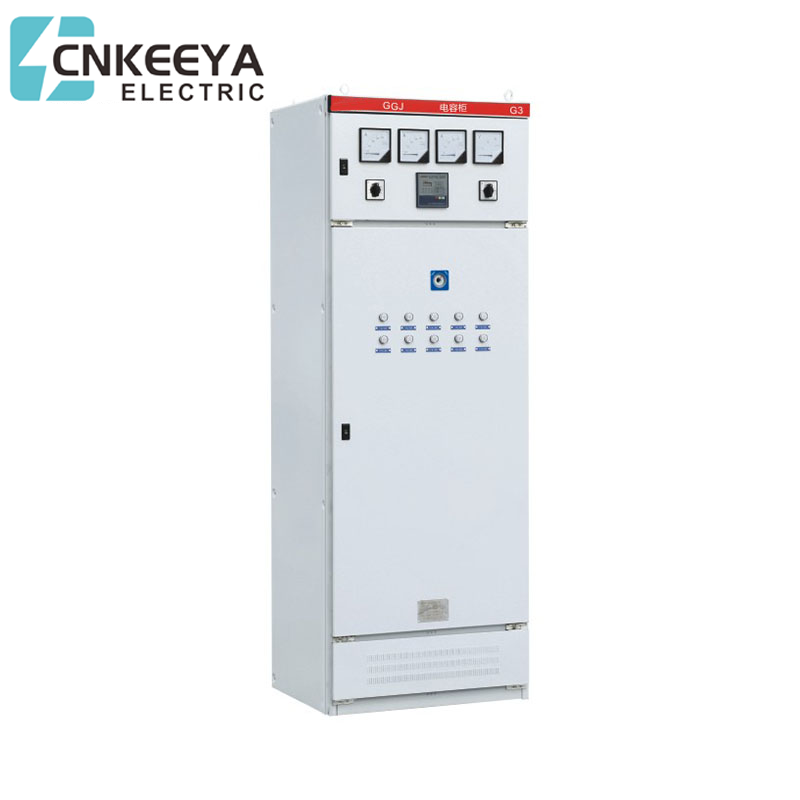

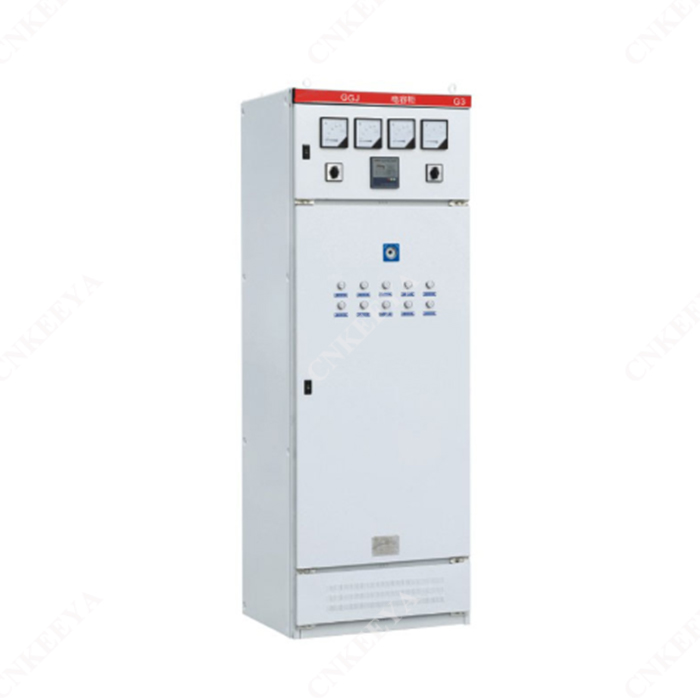

Tủ bù công suất phản kháng điện áp thấp GGJ được thiết kế đặc biệt phù hợp với tình hình thực tế của lưới điện. Nó áp dụng công nghệ điều khiển thông minh, giải quyết hiệu quả vấn đề tự động chuyển đổi bù công suất phản kháng bằng các tụ điện song song trong điều kiện hài hòa. Mặt khác, nó có thể lọc sóng hài theo yêu cầu thực tế của người dùng, làm sạch môi trường lưới điện, giảm tổn thất và loại bỏ các nguy cơ sóng hài; Và cung cấp công suất phản kháng tụ điện cho hệ thống để cải thiện hệ số công suất. Nó có thể được sử dụng trong các hệ thống phân phối điện trong các ngành công nghiệp như điện, luyện kim, hóa dầu, doanh nghiệp công nghiệp và khai thác mỏ, xây dựng, máy móc, v.v.
●Độ cao:2000m;
●Nhiệt độ môi trường: -25~+40oC;
● Độ ẩm tương đối: không quá 90%(20oC);
●Địa điểm lắp đặt không được có vật liệu dễ cháy nổ, khí ăn mòn và bụi dẫn điện;
●Không được có rung động và nhiễu loạn mạnh, độ dốc lắp đặt không được lớn hơn 5 độ.
● Thiết bị bù chuyển mạch cắt ngang điện áp bằng 0, có thể nhận ra không có dòng điện khởi động và tác động, và có thể chuyển đổi tụ điện;
● thường xuyên và nhanh chóng;
●Thiết bị chuyển mạch tự động/bằng tay của tụ điện được sử dụng, có thể được vận hành thường xuyên để cải thiện độ chính xác bù;
● Mặt trên tủ được trang bị quạt làm mát, được điều khiển bằng công tắc điều chỉnh nhiệt độ để điều chỉnh nhiệt độ trong tủ đúng thời điểm;
● Chức năng bảo vệ hoàn chỉnh: ngắn mạch, quá tải, quá áp, thấp áp, bảo vệ mất pha, cài đặt dễ dàng.
● Điện áp định mức: 400V,660V,1000V;
● Tần số định mức: 50Hz;
● Công suất định mức: 30-1000var;
● Dải điện áp hoạt động: 0,8-1,1 Un;
● Chế độ đấu dây tụ điện: Y hoặc△; Sai số đo: điện áp: ± 0,5%, dòng điện ± 1%, công suất phản kháng: ± 1%;
● Chế độ chuyển mạch: tự động chuyển mạch theo điện áp hài hoặc hệ số công suất;
● Độ trễ chuyển đổi: 0-999 giây có thể điều chỉnh
|
Địa phương tính toán bù của động cơ và xác định điện dung yêu cầu |
||||||||||||
|
|
Trước khi bồi thường |
Kilovar số lượng tụ điện cần thiết cho mỗi kilowatt tải để có được COSφ2 cần thiết |
||||||||||
|
Tân xin |
COSP1 |
COSφ2 = 0,7 |
COSφ2 = 0,75 |
Cosφ2 = 0,8 |
Cosφ2 = 0,82 |
cOsφ2 = 0,85 |
COSφ2 = 0,87 |
COSφ2 = 0,9 |
Cosφ2 = 0,92 |
Cosφ2 = 0,95 |
cosφ2 = 0,97 |
COSφ2 = 1,00 |
|
4.9 |
0.2 |
3.88 |
4.02 |
4.15 |
4.2 |
4.28 |
4.33 |
4.41 |
4.47 |
4.57 |
4.65 |
4.9 |
|
3.87 |
0.25 |
2.85 |
2.99 |
3.12 |
3.17 |
3.25 |
3.31 |
3.39 |
3.45 |
3.54 |
3.62 |
3.87 |
|
3.18 |
0.3 |
2.16 |
2.3 |
2.43 |
2.48 |
2.56 |
2.61 |
2.7 |
2.75 |
2.85 |
2.93 |
3.18 |
|
2.68 |
0.35 |
1.66 |
1.79 |
1.93 |
1.98 |
2.06 |
2.11 |
2.19 |
2.25 |
2.35 |
2.43 |
2.68 |
|
2.29 |
0.4 |
1.27 |
1.41 |
1.54 |
1.59 |
1.67 |
1.72 |
1.81 |
1.87 |
1.96 |
2.04 |
2.29 |
|
2.16 |
0.42 |
1.14 |
1.28 |
1.41 |
1.46 |
1.54 |
1.59 |
1.68 |
1.74 |
1.83 |
1.91 |
2.16 |
|
2.04 |
0.44 |
1.02 |
1.16 |
1.29 |
134 |
1.42 |
1.47 |
1.56 |
1.62 |
1.71 |
1.79 |
2.04 |
|
1.93 |
0.46 |
0.91 |
1.05 |
1.18 |
1.23 |
1.31 |
1.36 |
1.45 |
1.5 |
1.6 |
1.68 |
1.93 |
|
1.83 |
0.48 |
0.81 |
0.95 |
1.08 |
1.13 |
1.21 |
1.26 |
1.34 |
1.4 |
1.5 |
1.58 |
1.83 |
|
1.73 |
0.5 |
0.71 |
0.85 |
0.98 |
1.03 |
1.11 |
1.17 |
1.25 |
1.31 |
1.4 |
1.48 |
1.73 |
|
1.64 |
0.52 |
0.62 |
0.76 |
0.89 |
0.94 |
1.02 |
1.08 |
1.16 |
1.22 |
1.31 |
1.39 |
1.64 |
|
1.56 |
0.54 |
0.54 |
0.68 |
0.81 |
0.86 |
0.94 |
0.99 |
1.07 |
1.13 |
1.23 |
1.31 |
1.56 |
|
1.48 |
0.56 |
0.46 |
0.6 |
0.73 |
0.78 |
0.86 |
0.91 |
1 |
1.05 |
1.15 |
1.23 |
1.48 |
|
1.4 |
0.58 |
0.38 |
0.52 |
0.65 |
0.71 |
0.78 |
0.84 |
0.92 |
0.98 |
1.08 |
1.15 |
1.4 |
|
1.33 |
0.6 |
0.31 |
0.45 |
0.58 |
0.64 |
0.71 |
0.77 |
0.85 |
0.91 |
1 |
1.08 |
1.33 |
|
1.27 |
0.62 |
0.25 |
0.38 |
0.52 |
0.57 |
0.65 |
0.7 |
0.78 |
0.84 |
0.94 |
1.01 |
1.27 |
|
1.2 |
0.64 |
0.18 |
0.32 |
0.45 |
0.5 |
0.58 |
0.63 |
0.72 |
0.77 |
0.87 |
0.95 |
1.2 |
|
1.14 |
0.66 |
0.12 |
0.26 |
0.39 |
0.44 |
0.85 |
0.57 |
0.65 |
0.71 |
0.81 |
0.89 |
1.14 |
|
1.08 |
0.68 |
0.06 |
0.2 |
0.33 |
0.38 |
0.46 |
0.51 |
0.59 |
0.65 |
0.75 |
0.83 |
1.08 |
|
1.02 |
0.7 |
|
0.14 |
0.27 |
0.32 |
0.4 |
0.45 |
0.54 |
0.59 |
0.69 |
0.77 |
1.02 |
|
0.96 |
0.72 |
|
0.08 |
0.21 |
0.27 |
0.34 |
0.4 |
0.48 |
0.54 |
0.63 |
0.71 |
0.96 |
|
0.91 |
0.74 |
|
0.03 |
0.16 |
0.21 |
0.29 |
0.34 |
0.42 |
0.48 |
0.58 |
0.66 |
0.91 |
|
0.86 |
0.76 |
|
|
0.11 |
0.16 |
0.24 |
0.29 |
0.37 |
0.43 |
0.53 |
0.6 |
0.86 |
|
0.8 |
0.78 |
|
|
0.05 |
0.1 |
0.18 |
0.24 |
0.32 |
0.38 |
0.47 |
0.55 |
0.8 |
|
0.75 |
0.8 |
|
|
|
0.05 |
0.13 |
0.18 |
0.27 |
0.32 |
0.42 |
0.5 |
0.75 |
|
0.7 |
0.82 |
|
|
|
|
0.08 |
0.13 |
0.21 |
0.27 |
0.37 |
0.45 |
0.7 |
|
0.65 |
0.84 |
|
|
|
|
0.03 |
0.08 |
0.16 |
0.22 |
0.32 |
0.4 |
0.65 |
|
0.59 |
0.86 |
|
|
|
|
|
0.03 |
0.11 |
0.17 |
0.26 |
0.34 |
0.59 |
|
0.84 |
0.88 |
|
|
|
|
|
|
0.06 |
0.11 |
0.21 |
0.29 |
0.54 |
|
0.48 |
0.9 |
|
|
|
|
|
|
|
0.06 |
0.16 |
0.23 |
0.48 |
|
0.48 |
0.92 |
|
|
|
|
|
|
|
|
0.1 |
0.18 |
0.43 |
|
0.36 |
0.94 |
|
|
|
|
|
|
|
|
0.03 |
0.11 |
0.36 |
|
0.29 |
0.96 |
|
|
|
|
|
|
|
|
|
0.01 |
0.29 |
|
0.2 |
0.98 |
|
|
|
|
|
|
|
|
|
|
0.2 |
Giải pháp Ⅰ: phương án đồng bồi thường
| Công tắc tơ điện dung | Công tắc hỗn hợp chuyển mạch điện dung | Tụ điện shunt tự phục hồi |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-1-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-2-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-3-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-5-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-6-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-7.5-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-8-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-10-3 |
| CJ19-25 | XXFK-△-16KVA | BSMJ0.4-12-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-14-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-15-3 |
| CJ19-32 | XXFK-△-16KVA | BSMJ0.4-16-3 |
| CJ19-43 | XXFK-△-20KVA | BSMJ0.4-18-3 |
| CJ19-43 | XXFK-△-20KVA | BSMJ0.4-20-3 |
| CJ19-63 | XXFK-△-30KVA | BSMJ0.4-25-3 |
| CJ19-63 | XXFK-△-30KVA | BSMJ0.4-30-3 |
| CJ19-95 |
|
BSMJ0.4-40-3 |
| CJ19-95 |
|
BSMJ0.4-50-3 |
Giải pháp Ⅱ: phương án đồng bồi thường
| Công tắc tơ điện dung | Công tắc hỗn hợp chuyển mạch điện dung | Tụ điện shunt tự phục hồi |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-1-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-2-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-3-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-4-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-5-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-6-3Y |
| CJ19-25 | XXFK-Y-7.5KVAX3 | BSMJ0.25-7-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0.25-8-3Y |
| CJ19-25 | XXFK-Y-10KVAX3 | BSMJ0.25-10-3Y |
| CJ19-25 | XXFK-Y-12KVAX3 | BSMJ0.25-12-3Y |
