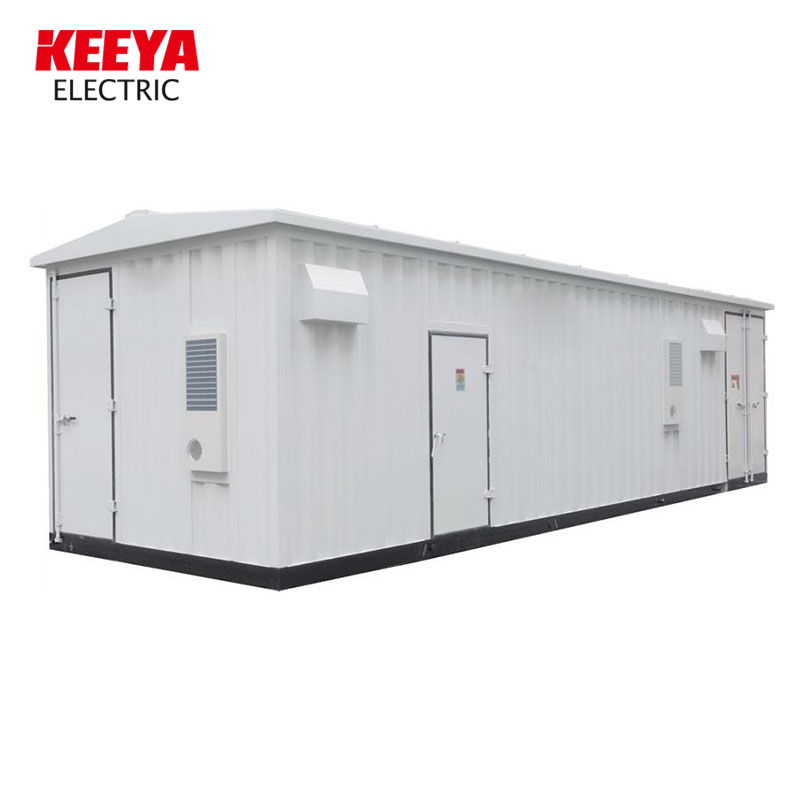

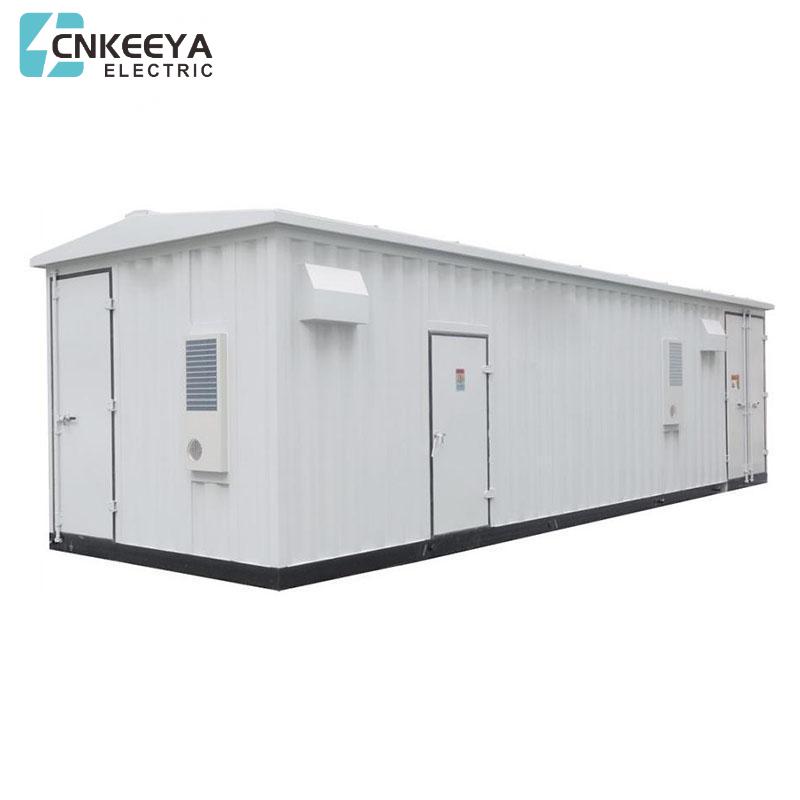

Trạm biến áp đúc sẵn thông minh theo mô-đun từ 220KV trở xuống
  • Trạm biến áp đúc sẵn thông minh theo mô-đun từ 220KV trở xuốngTrạm biến áp đúc sẵn thông minh theo mô-đun từ 220KV trở xuống

Trạm biến áp đúc sẵn thông minh theo mô-đun từ 220KV trở xuống

Keeya nổi bật là nhà cung cấp nổi bật trong lĩnh vực cơ sở hạ tầng điện, cung cấp các giải pháp tiên tiến, tập trung vào các trạm biến áp đúc sẵn thông minh theo mô-đun 220KV trở xuống. Nổi tiếng về chuyên môn và cam kết đổi mới, Keeya cung cấp các sản phẩm chất lượng cao, đáng tin cậy đáp ứng nhu cầu ngày càng tăng của ngành năng lượng. Với tư cách là nhà cung cấp, Keeya đóng vai trò quan trọng trong việc nâng cao hiệu quả và sự thông minh của hệ thống phân phối điện, góp phần tích hợp liền mạch các trạm biến áp 220KV trở xuống trong các môi trường đa dạng.

Gửi yêu cầu

Mô tả Sản phẩm

Keeya là nhà cung cấp hàng đầu các trạm biến áp đúc sẵn thông minh theo mô-đun, chuyên về các giải pháp cho các Trạm biến áp đúc sẵn thông minh theo mô-đun từ 220KV trở xuống.

Tủ đúc sẵn là trạm biến áp thông minh ngoài trời dựa trên khái niệm cốt lõi là "phân phối tiêu chuẩn". Việc áp dụng kết cấu tủ đúc sẵn đã trở thành một biện pháp quan trọng để xây dựng giá đỡ thiết bị chính của trạm biến áp thông minh. So với tốc độ xây dựng lưới điện thông minh, tốc độ xây dựng trạm biến áp đã tụt lại tương đối. Để đẩy nhanh chu trình xây dựng trạm biến áp thông minh, Tập đoàn Lưới điện Nhà nước Trung Quốc đã đề xuất phương thức xây dựng trạm biến áp phân phối tiêu chuẩn. Giải pháp "thiết kế tiêu chuẩn, gia công và xây dựng lắp ráp nhà máy" nhận thấy việc thúc đẩy và ứng dụng nhanh chóng trạm biến áp thông minh (đúc sẵn tủ).

Tủ tiền chế là một hiện thân quan trọng của công nghệ mới, vật liệu mới và thiết bị mới được áp dụng trong các trạm biến áp thông minh. Nó bao gồm tủ đúc sẵn, bảng điều khiển thiết bị thứ cấp (hoặc giá đỡ), các thiết bị phụ trợ của tủ, v.v. Nó hoàn thành việc chế tạo, lắp ráp, nối dây, vận hành và các nhiệm vụ khác trong nhà máy và được vận chuyển đến toàn bộ địa điểm dự án, được đặt tại đó. trên nền tảng lắp đặt.

Tủ đúc sẵn và thiết bị thứ cấp bên trong của nó nhận ra sự tích hợp của toàn bộ bộ thiết bị thứ cấp của nhà sản xuất, thực hiện xử lý tại nhà máy, giảm hệ thống dây điện thứ cấp tại chỗ, giảm thiết kế, xây dựng, vận hành và khối lượng công việc, đơn giản hóa việc bảo trì, rút ​​ngắn thời gian xây dựng, và hỗ trợ hiệu quả cho việc xây dựng nhanh chóng lưới điện. Tủ đúc sẵn có các đặc tính kỹ thuật là tiêu chuẩn hóa, mô đun hóa và đúc sẵn. Nhà sản xuất có thể tùy chỉnh kích thước cụ thể theo nhu cầu thực tế của tủ thiết bị để thích ứng với hoạt động bình thường của thiết bị.

Tiêu chuẩn hóa có nghĩa là kích thước của tủ đúc sẵn phải phù hợp với kích thước của thùng chứa tiêu chuẩn và được cải tiến phù hợp để làm cho nó hoàn hảo và phù hợp với tiêu chuẩn của thiết bị, đồng thời làm cho nó đạt được tiêu chuẩn hóa tương ứng nhằm tạo điều kiện thuận lợi cho việc hoạt động bình thường của thiết bị hiệu quả hơn;

Mô-đun hóa có nghĩa là tủ đúc sẵn được phân loại thành tủ đúc sẵn thiết bị công cộng, tủ đúc sẵn thiết bị ngắt quãng, tủ đúc sẵn nguồn AC/DC, tủ đúc sẵn pin và các mô-đun khác theo các chức năng khác nhau của thiết bị bên trong. Theo các cấp điện áp khác nhau, các tủ đúc sẵn mô-đun khác nhau có thể được chia thành nhiều mô-đun phụ;

Chế tạo sẵn có nghĩa là kết cấu tủ, lắp đặt thiết bị bên trong, đi dây giữa các thiết bị bên trong, cáp và cáp quang giữa các thiết bị bên trong của tủ đúc sẵn đều được gia công bằng phương pháp đúc sẵn tại nhà máy. Và việc lắp đặt, đi dây và vận hành tất cả các thiết bị đều được hoàn thành trong nhà máy. Tủ đúc sẵn và các thiết bị bên trong của nó được vận chuyển toàn bộ đến địa điểm trạm biến áp, đồng thời việc định vị và bật nguồn được hoàn thành để nâng cao hiệu quả thi công tại chỗ và đạt được mục tiêu giảm chu kỳ xây dựng của trạm biến áp thông minh!


Các tính năng của Trạm biến áp đúc sẵn thông minh theo mô-đun từ 220KV trở xuống

Trạm biến áp thông minh đúc sẵn theo mô-đun từ 220kV trở xuống

Trạm biến áp loại tủ đúc sẵn thông minh mô-đun 220kV trở xuống là trạm biến áp thông minh thế hệ mới do Lưới điện Nhà nước quảng bá, có ưu điểm về an toàn và tin cậy, diện tích Boor nhỏ, thời gian thi công ngắn, hình thức nhỏ và đẹp, tuổi thọ cao, không bức xạ , tiếng ồn thấp, bố cục Bexible, v.v.

Máy biến áp chính sử dụng các sản phẩm chất lượng cao an toàn, đáng tin cậy, ít tiếng ồn, không rò rỉ và không có lõi; toàn bộ trạm không có dây dẫn hở và thiết bị điện hở. Với khả năng bảo vệ vỏ tốt, nguy cơ điện giật do tai nạn được loại bỏ; bố trí nhỏ gọn của toàn bộ trạm biến áp giúp giảm hơn 30% diện tích sàn và chiều cao so với trạm biến áp dân dụng, giảm tỷ lệ chiếm dụng không gian đô thị; ý tưởng thiết kế tòa nhà mô-đun hóa khối được áp dụng cho tất cả các thiết bị trong trạm biến áp, đồng thời việc xây dựng và sản xuất lắp ráp nhà máy được thực hiện cho từng mô-đun. Khối lượng công việc xây dựng dân dụng tại chỗ giảm hơn 70% so với trạm biến áp dân dụng thông thường và khối lượng công việc lắp đặt thiết bị giảm hơn 80%; không cần phải bố trí đường để huy động thiết bị và không cần ô nhiễm bụi và tiếng ồn trong quá trình thi công; lớp vỏ có thể thực hiện sơn màu toàn trạm, tích hợp văn hóa chuyên đề đô thị, cải thiện sự hài hòa của quy hoạch đô thị và hòa nhập với môi trường xung quanh; máy biến áp được đặt trong tủ đúc sẵn, thông qua công nghệ tường lửa, rào cản âm thanh công nghệ và công nghệ che chắn điện từ, nó có thể giảm tiếng ồn của trạm biến áp xuống dưới 40 decibel, đáp ứng các yêu cầu đánh giá môi trường đô thị và loại bỏ ô nhiễm tiếng ồn của các khu dân cư xung quanh; được bố trí theo địa hình vị trí trạm biến áp, giải quyết triệt để vấn đề thu hồi đất, xây dựng, hạ cánh trạm biến áp trong trung tâm đô thị là phương thức xây dựng trạm biến áp mới.

Nhanh chóng - chu kỳ sản xuất tại nhà máy là 3 tháng, chu kỳ thi công tại chỗ là 1 tháng.

Diện tích nhỏ - nhỏ, nhỏ hơn 30%-70% so với xây dựng trạm biến áp thông thường

Chính xác - lớp vỏ áp dụng sáu quy trình chống ăn mòn tiên tiến quốc tế, không bị rỉ sét trong 30 năm và có tuổi thọ 60 năm. Thiết bị điện chính sử dụng thiết bị không cần bảo trì, an toàn và đáng tin cậy, với công nghệ xử lý tuyệt vời và thiết kế bề ngoài tinh tế.

Tiết kiệm - thiết kế tiêu chuẩn hóa, gia công nhà máy và xây dựng kiểu lắp ráp tiết kiệm 5% -10% vốn đầu tư toàn diện của toàn bộ trạm biến áp. Trạm biến áp có bố cục nhỏ gọn áp dụng công nghệ tích hợp hệ thống hoàn chỉnh tiên tiến, tiết kiệm 30% - 70% tài nguyên đất đai.

Linh hoạt - cấu trúc mô đun khối xây dựng có thể được áp dụng theo vị trí địa lý khác nhau của trạm biến áp hoặc có thể xây dựng theo từng giai đoạn theo quy hoạch hiện tại và tương lai của giai đoạn hiện tại; thuận tiện di chuyển, có thể di chuyển đến nơi khác tổng thể trong thời gian ngắn nhất.


Phạm vi áp dụng

Các sản phẩm không chỉ có thể được sử dụng ở các khu vực trung tâm đô thị để giải quyết vấn đề khó tiếp đất của các trạm biến áp thông thường mà còn được sử dụng rộng rãi trong các ngành công nghiệp than, dầu và năng lượng truyền thống khác cũng như các ngành công nghiệp quang điện, năng lượng gió và năng lượng mới khác. Đồng thời, với phương thức thiết kế, sản xuất và lắp ráp vận chuyển "mô-đun khối xây dựng", nó đặc biệt thích hợp cho các khu vực ngoại ô, miền núi xa xôi và những nơi khác mà giao thông đường bộ không thuận tiện.


Điều kiện môi trường hoạt động

Tất cả các thiết bị trong tủ phải là thiết bị chống ẩm, tủ đúc sẵn phải có chức năng hút ẩm.

Độ cao: <1000m

Nhiệt độ trung bình hàng năm: 23oC

Nhiệt độ cực đại tối đa: 39,9oC

Nhiệt độ cực thấp: -8. 6oC

Lượng mưa trung bình hàng năm: 1300

Lượng bốc hơi trung bình năm: /

Độ dày tuyết tối đa hàng năm: /

Độ ẩm tương đối trung bình hàng năm (%): ≤75

Độ sâu đất đóng băng tối đa hàng năm: ≤0. 5m

Số giờ nắng hàng năm: /

Số ngày giông bão trung bình năm (d): 37,6

Số ngày gió giật trung bình năm (d): /

Mức độ ô nhiễm: IV

Tốc độ gió tối đa: 25,3m/s

Cường độ địa chấn cơ bản: VI

Vị trí lắp đặt: ngoài trời


Cấu trúc của buồng đúc sẵn

1. Không gian và kết cấu bên trong của tủ đúc sẵn bao gồm các thiết bị phụ, điều hòa không khí, chiếu sáng, tiền chiến, an ninh, hình ảnh và các thiết bị khác. Đồng thời cũng cần đáp ứng yêu cầu công việc của nhân viên vận hành, bảo trì thiết bị. Nội thất của tủ cần được đại tu. Vật liệu trang trí là vật liệu chống cháy và chống nước. Vật liệu cách nhiệt có thể được thêm vào giữa vật liệu trang trí và vách ngăn để chắn ánh nắng mặt trời và đảm bảo chức năng cách nhiệt của hộp, việc chiếu sáng và điều hòa không khí trong tủ có thể được thực hiện theo nhiều cách khác nhau tùy theo nhu cầu. Để tiết kiệm hiệu quả, hệ thống điều hòa không khí và xả khí công nghiệp được lắp đặt trong tủ, có thể điều chỉnh môi trường hoạt động trong tủ theo thời gian thực; do chế độ không giám sát được áp dụng hiện nay nên hệ thống an ninh, hình ảnh, giám sát hình ảnh và báo cháy phải được lắp đặt trong tủ; việc bố trí dây điện có thể được bố trí hợp lý theo hoạt động bình thường của thiết bị.

2. Thiết bị tổng hợp GIS loại tủ đúc sẵn và trạm biến áp loại tủ đúc sẵn. Thiết bị tổng hợp GIS có tủ đúc sẵn bao gồm các hộp đúc sẵn, các khoảng đường dây đến và đi và các khoảng đo lường và bảo vệ theo từng phần, và các khoảng đường dây đến và đi bao gồm các khoảng đường dây đến và các khoảng máy biến áp chính; khoảng thời gian đường dây đến bao gồm đầu cuối cáp đường dây vào, bộ ngắt kết nối I, bộ ngắt kết nối.

3. Máy biến áp I và máy cắt l: khoảng cách của máy biến áp chính bao gồm đầu cuối cáp đi và bộ ngắt kết nối lll;khoảng đo lường và bảo vệ phân đoạn bao gồm khoảng thời gian phân đoạn của bộ ghép nối xe buýt và hai khoảng thời gian đo lường và bảo vệ. Khoảng thời gian phân đoạn của cặp bus bao gồm bộ ngắt mạch ll, máy biến áp ll và hai bộ ngắt kết nối IV, và khoảng đo lường và bảo vệ bao gồm máy biến áp lll và bộ ngắt kết nối V được kết nối với nhau; các khoảng đo lường và bảo vệ phân đoạn được đặt giữa hai nhóm khoảng cách đường dây vào và ra liền kề. Các khoảng đường vào và ra, các khoảng đo và bảo vệ theo từng phần và các bus tạo thành một cấu trúc tuyến tính. Các khoảng thời gian của đường dây vào và ra, các khoảng thời gian đo và bảo vệ theo từng phần và các bus được đặt trong hộp đúc sẵn. Tủ thiết bị kết hợp thứ cấp đúc sẵn bao gồm thân tủ, thiết bị thứ cấp, điều hòa không khí, chiếu sáng, chữa cháy, an ninh, hình ảnh và các thiết bị khác. Tất cả các thiết bị trong tủ đều được kết nối và gỡ lỗi tại nhà máy, sau đó vận chuyển toàn bộ hoặc 2 ~ 3 thiết bị đến địa điểm.






Thẻ nóng: Trạm biến áp đúc sẵn thông minh mô-đun 220KV trở xuống, Trung Quốc, Nhà sản xuất, Nhà cung cấp, Nhà máy, Chất lượng, Bán buôn
