Keeya, một nhà máy nổi tiếng và nhà cung cấp đáng tin cậy, chuyên sản xuất các Trạm biến áp tiền chế kiểu Mỹ tiên tiến. Với cam kết đổi mới và kỹ thuật chính xác, nhà máy của chúng tôi vượt trội trong việc chế tạo các trạm biến áp tiên tiến được thiết kế để đáp ứng nhu cầu ngày càng tăng của ngành cơ sở hạ tầng điện.
Là nhà cung cấp tận tâm, Keeya ưu tiên chất lượng và tuân thủ các tiêu chuẩn ngành, cung cấp các giải pháp tiên tiến nhất để nâng cao hệ thống phân phối năng lượng. Với dòng Trạm biến áp đúc sẵn kiểu Mỹ mới của chúng tôi, Keeya tiếp tục thiết lập chuẩn mực về độ tin cậy, hiệu quả và công nghệ hiện đại. Hãy chọn Keeya làm nhà cung cấp các trạm biến áp điện mới nhất và trải nghiệm tương lai của hệ thống phân phối điện hiệu quả và tiên tiến.

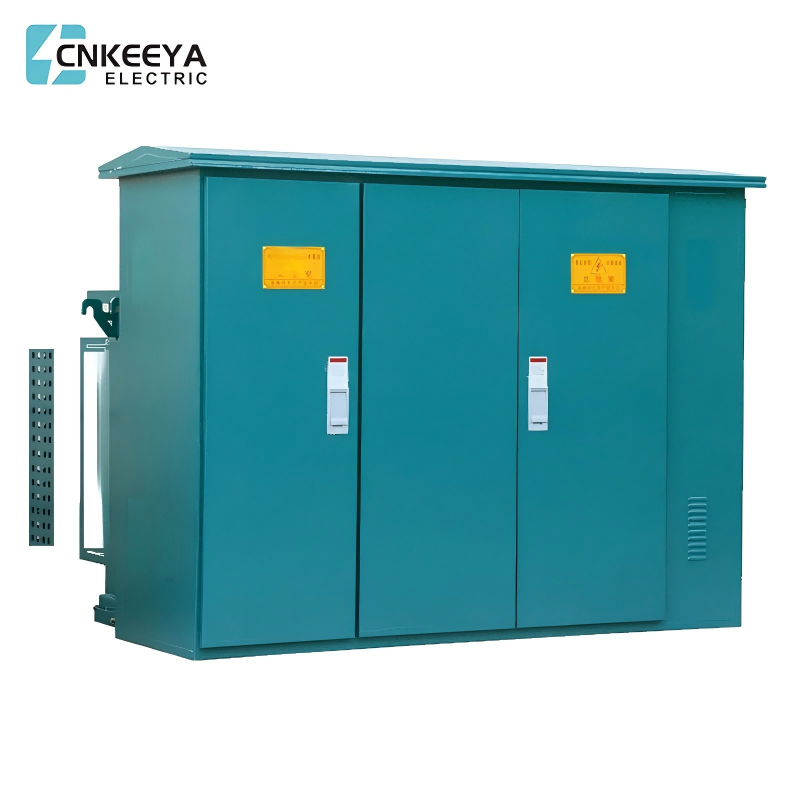

Trạm biến áp tiền chế kiểu Mỹ dòng ZGS11-12 (loại Mỹ) Với khối lượng nhỏ, lắp đặt và bảo trì dễ dàng, độ ồn thấp, tổn thất thấp, chống trộm, khả năng quá tải, bảo vệ đầy đủ và các đặc tính khác. Nó phù hợp cho các khu dân cư mới, vành đai xanh, công viên, nhà ga, khách sạn, công trường, sân bay và những nơi khác.
Trạm biến áp tiền chế kiểu Mỹ dòng ZGS11-12 (loại Mỹ), thích hợp cho nguồn điện mạng vòng 10kV, nguồn điện kép hoặc hệ thống cấp điện đầu cuối, được sử dụng làm trạm biến áp, đo sáng, điều khiển bù và thiết bị bảo vệ. Sản phẩm này tuân thủ các tiêu chuẩn sau: GB/T17467-2020 "Trạm biến áp đúc sẵn điện áp cao/điện áp thấp" và DL/T537-2018 "Điều kiện kỹ thuật đặt hàng trạm biến áp hộp 6-35kV".
● Độ cao: không quá 1000m;
● Nhiệt độ môi trường: -35oC~+40oC;
● Độ ẩm tương đối: trung bình ngày không quá 95%, trung bình tháng không quá 90%;
● Nơi lắp đặt: không có nguy cơ cháy, nổ hoặc khí ăn mòn hóa học và thông thoáng, góc nhúng đất không quá 3°.
Bảng thông số kỹ thuật trạm biến áp đúc sẵn
|
KHÔNG. |
Mục |
Đơn vị |
Thông số kỹ thuật |
|
1 |
Điện áp định mức |
kV |
12/0,4 (HV/LV) |
|
2 |
Điện áp hoạt động tối đa |
kV |
12(HV trượt) |
|
3 |
Tần số định mức |
Hz |
50 |
|
4 |
Công suất định mức |
kVA |
50-1600 |
|
5 |
Tần số nguồn 1 phút chịu được điện áp |
kV |
35 |
|
6 |
Điện áp xung sét |
kV |
75 |
|
7 |
Mã làm mát |
|
Ngâm dầu tự làm mát |
|
8 |
Cao cầu chì dự phòng điện áp đứt cầu chì |
kA |
50 |
|
9 |
Dòng điện ngắt cầu chì cắm vào |
kA |
2.5 |
|
10 |
Nhiệt độ môi trường xung quanh |
℃ |
-35~+40 |
|
11 |
Rsie nhiệt độ cho phép của cuộn dây |
℃ |
65 |
|
12 |
Điều chỉnh điện áp không tải |
|
±5% hoặc ±2×2,5% |
|
13 |
Mức độ ồn |
db |
50 |
|
14 |
Mức độ bảo vệ |
|
P43 |
Trạm phụ đúc sẵn ZGS11-12 (loại Mỹ)
Yêu cầu kỹ thuật:
1. Tham khảo kích thước thực tế của tổ hợp:
2. Bề mặt của bệ bê tông phải bằng phẳng và trạm biến áp kết hợp sẽ được đặt trên bệ bằng cách cố định tấm ép;
3. Hình dạng của thanh nối đất và khung cố định cáp có thể được xác định theo tình hình thực tế;
4. Khung cố định cáp và thanh nối đất phải được gắn vào;
5. Vị trí của lỗ cáp đầu vào và đầu ra được xác định theo tình hình cụ thể;
6. Mặt trước của công tắc sau khi lắp đặt phải có khoảng trống không nhỏ hơn 1,5m để thuận tiện cho việc vận hành.
7. Lưới nối đất có thể làm bằng thép tròn mạ kẽm 12 hoặc đồng ßat mạ kẽm 40×4, điện trở nối đất phải đáp ứng yêu cầu của bộ phận điện lực.
Chiều rộng máng cáp
Bản vẽ thi công đầu vào và đầu ra cáp trạm biến áp (YB6)
