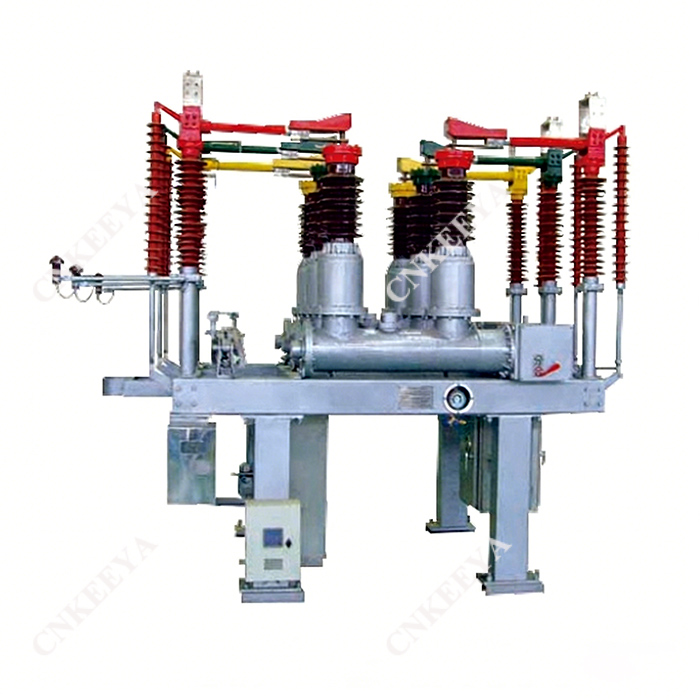

Thiết bị điện kết hợp ngoài trời loại ZCW10-40.5L

 Tổng quan

Thiết bị điện kết hợp ngoài trời loại ZCW10-40.5L là một bộ hoàn chỉnh gồm các thiết bị điện kết hợp sử dụng không khí làm khí SF6 cách điện bên ngoài làm môi trường dập tắt hồ quang. Việc điều khiển và bảo vệ hệ thống truyền tải và phân phối 72,5 KV cho điện xoay chiều ba pha cũng có thể được sử dụng để kết nối các máy cắt và đóng mở dàn tụ điện. Thích hợp cho các trạm biến áp đô thị, trạm biến áp doanh nghiệp và trạm biến áp miền núi có quỹ đất hạn chế.

 Đặc điểm kết cấu

 Cầu dao là kết cấu bể sàn nhỏ ngoài trời, được trang bị cơ cấu vận hành bằng lò xo CT35; Cơ chế được lắp đặt cùng với thân chính, cài đặt đơn giản, gỡ lỗi thuận tiện, vận hành đáng tin cậy và phù hợp cho hoạt động thường xuyên; Tổ chức có tuổi thọ trên 10000 lần;

 Áp dụng cấu trúc dập tắt hồ quang khí nén, khả năng phá vỡ đặc biệt mạnh, với mức phá vỡ tích lũy 12 lần ở 40kA, lập kỷ lục cao nhất ở Trung Quốc;

 Hiệu suất bịt kín đáng tin cậy Sử dụng các miếng đệm kín, phốt động sử dụng vòng kín hình chữ "V" với cấu trúc bù áp suất lò xo và bảng dây thứ cấp của máy biến áp được khớp bởi một doanh nghiệp liên doanh, với tỷ lệ rò rỉ không khí hàng năm dưới 0,5%;

 Máy biến dòng bên trong được làm bằng hợp kim vi tinh thể có độ thấm từ cao, có độ chính xác 0,2 hoặc 0,2 giây. Theo nhu cầu của người dùng, có thể gắn 12 máy biến áp. Thích hợp cho đường dây không tải dài 50 km mà không cần đốt lại.

 Hướng dẫn đặt hàng

 Mô hình và thông số kỹ thuật của bộ ngắt mạch;

 Các thông số điện định mức (điện áp, dòng điện, dòng điện cắt, v.v.)

 Điều kiện môi trường sử dụng (nhiệt độ môi trường, độ cao, mức độ ô nhiễm môi trường);

 Điện áp hoạt động của cơ cấu vận hành và điện áp động cơ;

 Đại lượng, tỷ số dòng điện, tổ hợp mức và tải thứ cấp của máy biến dòng điện bên trong hoặc bên ngoài; Tên và số lượng phụ tùng, dụng cụ, thiết bị đặc biệt (đặt hàng riêng).
