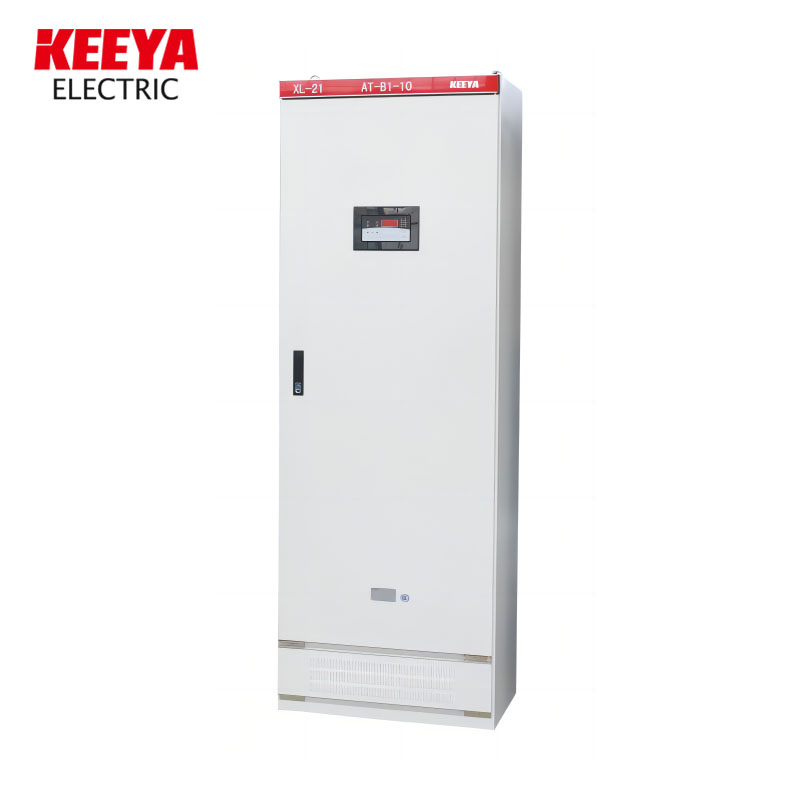

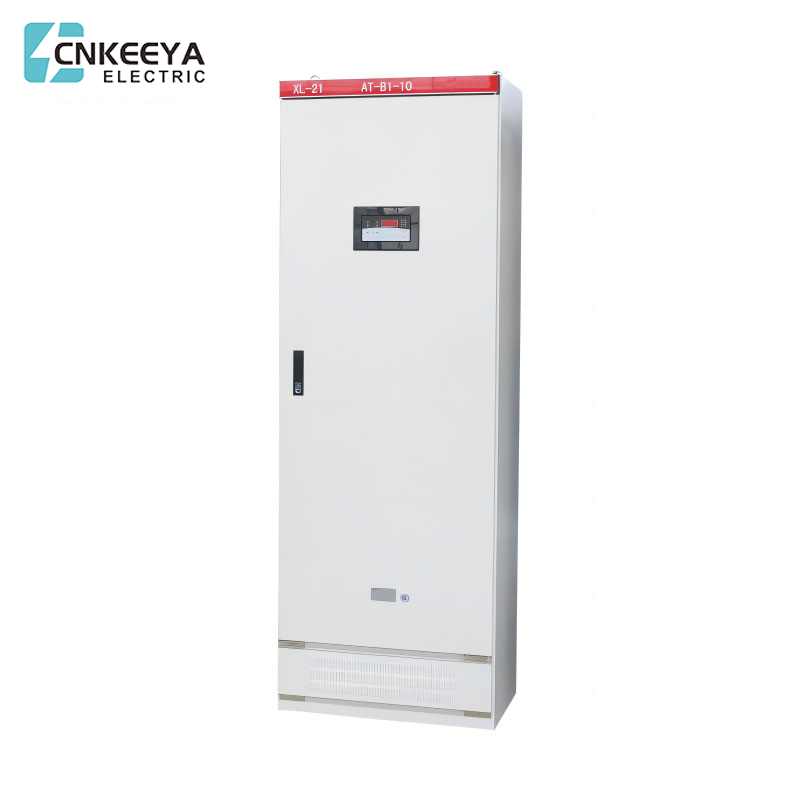

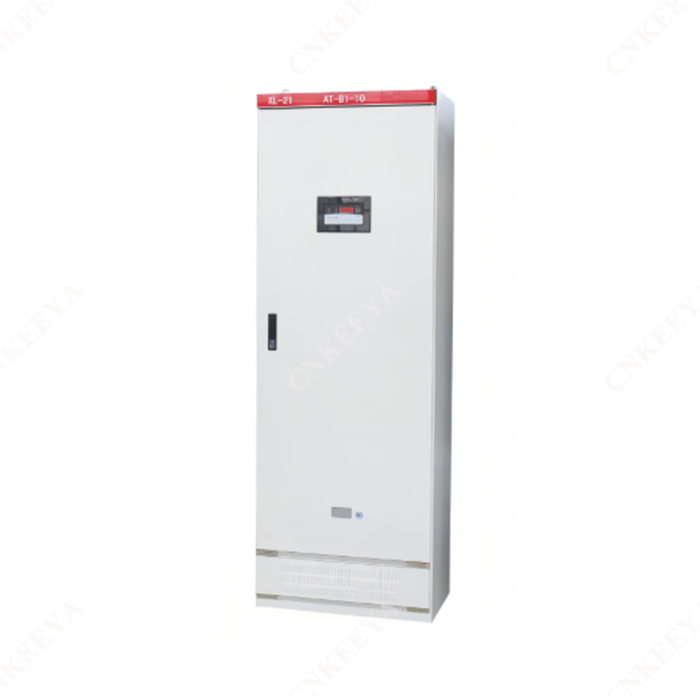

Tủ phân phối và điều khiển điện áp thấp XL-21

CNKEEYA, được công nhận là nhà cung cấp hàng đầu, vượt trội trong việc cung cấp Tủ điều khiển và phân phối điện áp thấp XL-21 chất lượng cao, đảm bảo độ chính xác và độ tin cậy tuyệt vời trong hệ thống phân phối điện.

Hộp điện XL-21 mới được sử dụng rộng rãi trong các nhà máy điện và doanh nghiệp công nghiệp, khai thác mỏ. Nó được sử dụng để phân phối điện hoặc chiếu sáng ở điện áp xoay chiều ba pha dưới 500V với ba pha ba dây, ba pha bốn dây, ba pha năm dây, v.v. của các hệ thống phân phối điện, chẳng hạn như Lắp đặt trong nhà dựa vào tường, vận hành trước màn hình và bảo trì trước màn hình; thân hộp là một cấu trúc khép kín hoàn toàn, được lắp ráp bằng vật liệu hình chữ C hoặc hình 8MF. Một loại công tắc cách ly tải quay mới được sử dụng trong hộp, có thể hoạt động có tải. Cửa trước được trang bị các dụng cụ chỉ báo điện áp và dòng điện, cũng như đèn tín hiệu, nút bấm, công tắc chuyển mạch và các bộ phận chính khác. Hộp phân phối sử dụng các bộ phận mới tự thiết kế, cấu trúc nhỏ gọn, hình thức đẹp, bảo trì thuận tiện và nhiều giải pháp nối dây cho người dùng lựa chọn. Là sản phẩm lý tưởng để thay thế hộp nguồn XL-21 cũ.

Sử dụng môi trường

● Nhiệt độ môi trường: -5oC~+40oC và nhiệt độ trung bình trong vòng 24h không vượt quá +35oC.

● Độ cao: không quá 2000m.

● Độ ẩm tương đối: không quá 50% khi nhiệt độ không khí xung quanh là +40 oC; độ ẩm tương đối cao hơn có thể xảy ra ở nhiệt độ thấp hơn (ví dụ: 90% ở+20oC), có tính đến những thay đổi nhiệt độ cho phép Tạo ra sự ngưng tụ vừa phải.

● Khi lắp đặt thiết bị, độ nghiêng so với mặt phẳng thẳng đứng không được vượt quá 5°.

● Thiết bị phải được lắp đặt ở nơi không có rung động, va đập và ăn mòn nghiêm trọng.

Lưu ý: Nếu vượt quá các điều kiện trên, bạn có thể liên hệ với công ty chúng tôi.

Thông số kỹ thuật

XL-21 Dòng hộp điện mới

Các biện pháp phòng ngừa khi lắp đặt, nghiệm thu và vận hành thử

Sau khi sản phẩm đến, trước tiên hãy kiểm tra xem bao bì còn nguyên vẹn và không bị hư hại hay không. Nếu phát hiện có vấn đề gì, vui lòng thông báo cho bộ phận liên quan để tìm hiểu nguyên nhân. Đối với những sản phẩm chưa được lắp đặt ngay, chúng phải được đặt ở nơi thích hợp theo điều kiện sử dụng bình thường.

● Thép kênh cơ bản và bu lông để lắp đặt sản phẩm do người dùng chuẩn bị và lỗ kết nối giữa thép kênh cơ bản và thân tủ (xem Hình 1)

● Sau khi sản phẩm được lắp đặt, hãy kiểm tra và thử nghiệm trước khi đưa sản phẩm vào sử dụng

● Kiểm tra thân tủ có bị bong tróc màng sơn nhiều lớp hay không, tủ có khô ráo và sạch sẽ hay không;

● Việc bật tắt các thiết bị điện chính và các tiếp điểm phụ có đáng tin cậy và chính xác hay không;

● Nguyên tắc lựa chọn và nối dây của các bộ phận chính có phù hợp với bản vẽ sơ đồ hay không;

● Sử dụng máy đo điện áp mego 500V có giá trị cách điện không nhỏ hơn 1M2. Khi đo, chú ý ngắt kết nối dây của các linh kiện điện tử không chịu được điện áp.

● Thận trọng khi sử dụng

Sau khi bật và tắt bộ ngắt mạch không khí điện áp thấp nhiều lần, nó sẽ gây ra một số vết bỏng ở các tiếp điểm chính và tạo ra vật liệu carbon để tăng điện trở tiếp xúc. Máy cắt không khí điện áp thấp phổ dụng phải được bảo trì và sửa chữa thường xuyên theo yêu cầu của hướng dẫn vận hành.

HÌNH DÁNG HỘP VÀ KÍCH THƯỚC LẮP ĐẶT

● Tất cả mẫu sản phẩm (bao gồm số giải pháp mạch chính và số sơ đồ mạch phụ

● Sơ đồ hệ thống mạch chính, sơ đồ bố trí tủ.

● Sơ đồ mạch điện phụ trợ.

● Danh sách các thành phần của tủ (thông số kỹ thuật bus chính).

● Màu của vỏ (nếu không bắt buộc, nó được cung cấp bằng màu xám be) và kích thước của vỏ. Các yêu cầu đặc biệt khác không phù hợp với điều kiện sử dụng thông thường của sản phẩm.
