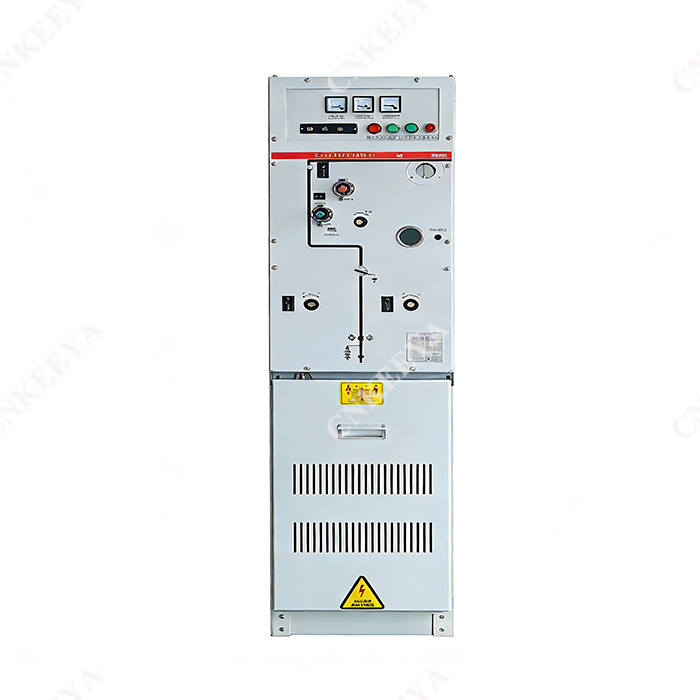

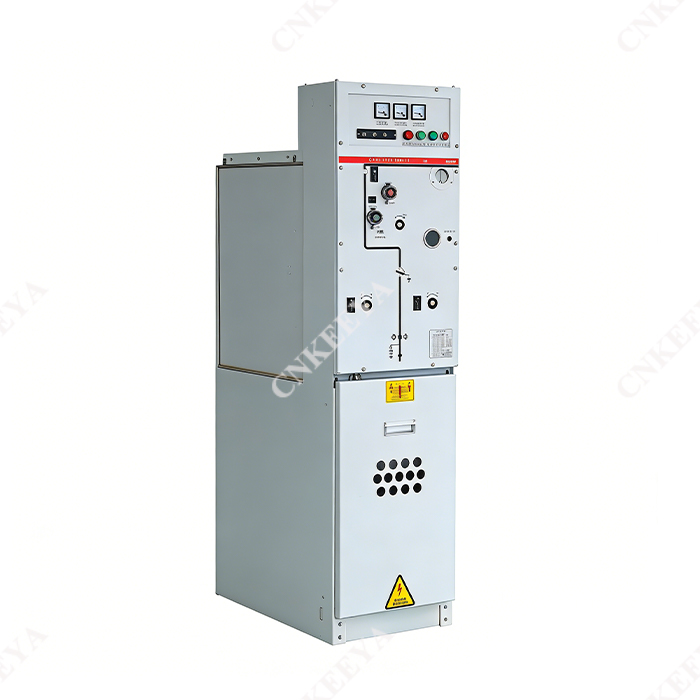

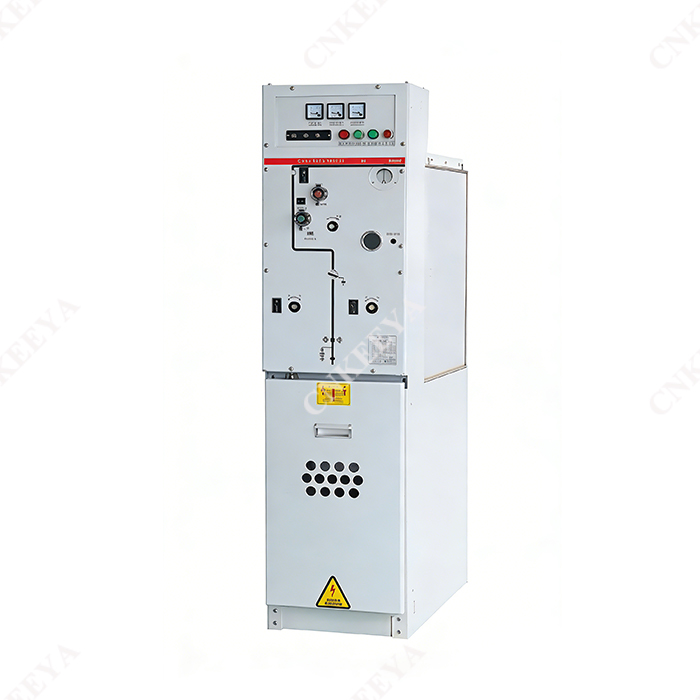

Thiết bị chính vòng cách điện rắn 12kV

CNKEEYA,Thiết bị chính vòng cách điện rắn 12kV, nhà cung cấp uy tín có trụ sở tại Trung Quốc, chuyên cung cấp các thiết bị chính vòng cách điện rắn chất lượng cao cho các giải pháp phân phối điện hiệu quả và đáng tin cậy. Thiết bị chính vòng cách điện rắn GTXGN □-12 là thế hệ mới của thiết bị chính vòng cách nhiệt composite loại bảo vệ môi trường do công ty chúng tôi phát triển. Nó chủ yếu bao gồm ba phần, đó là bộ V (bộ ngắt mạch), bộ C (bộ chuyển tải), bộ F (bộ kết hợp), mỗi bộ có thể được sử dụng một mình hoặc cũng có thể mở rộng tự do, cấu trúc của nó được chia thành phòng dụng cụ điều khiển thông minh, cơ chế vận hành và bộ phận chính, phòng dụng cụ có thể phù hợp với bảo vệ máy vi tính (bộ điều khiển), nó sử dụng cơ chế vận hành lò xo và phần chính áp dụng quy trình gel tự động của APG, công tắc cách ly và buồng dập hồ quang được bao bọc hoàn toàn trong nhựa epoxy, và một khớp đặc biệt được sử dụng để kết nối xe buýt.

Buồng dập hồ quang sử dụng vật liệu tiếp xúc bằng đồng và crom đặc biệt --- tiếp xúc từ trường dọc loại R và hoàn tất quy trình niêm phong một lần. Khả năng ngắt dòng điện ngắn mạch và độ ổn định, tuổi thọ điện, mức tăng nhiệt độ và mức cách điện của buồng dập tắt hồ quang này (vật liệu tiếp xúc bằng đồng và nhôm, cấu trúc tiếp xúc từ trường dọc hình cốc và quy trình niêm phong một lần không hoàn chỉnh) rõ ràng đã được cải thiện so với trước đây. Cơ chế vận hành áp dụng cơ chế vận hành đàn hồi được tích hợp với công tắc, nghĩa là công tắc cách ly và cơ chế vận hành đàn hồi của công tắc chính được tích hợp, có thể nhận ra khóa liên động một cách thuận tiện và các bộ phận cơ chế ít hơn, giảm các liên kết truyền tải không cần thiết với độ tin cậy cao và hoạt động điện có thể được cài đặt theo nhu cầu của người dùng.

Thiết bị đóng cắt được cách điện hoàn toàn bằng vật liệu rắn: Nó sử dụng vật liệu cách điện rắn làm môi trường cách điện chính và kết nối dẫn điện. Sau khi công tắc cách ly, công tắc nối đất, bus chính, bus nhánh và các mạch điện chiếm ưu thế khác là đơn lẻ hoặc kết hợp, môi trường cách điện rắn được bọc và đóng gói thành một hoặc một số mô-đun với các chức năng nhất định, có thể được kết hợp lại hoặc mở rộng với khả năng cách nhiệt hoàn toàn và hiệu suất bịt kín hoàn toàn. Cơ chế ba trạm có thể mở và đóng dòng tải, đồng thời có thể thực hiện vận hành bằng tay và bằng điện.

Điều kiện dịch vụ

● Nhiệt độ môi trường xung quanh: -45oC + 45oC

● Độ ẩm: trung bình tương đối trung bình tối đa ≤95%, trung bình hàng tháng ≤90%

● Độ cao: ≤4000 mét

● Khả năng chịu địa chấn: 8 độ

● Cấp bảo vệ: IP67 cho ống cầu chì thân điện khí hóa, vỏ tủ công tắc IP3X

Tiêu chuẩn điều hành

GTXGN □-12

Thiết bị chính vòng cách điện rắn

● IEC 62271-1-2017 Thiết bị đóng cắt và điều khiển điện áp cao-phần 1: Thông số kỹ thuật chung

● IEC 620071-200-2003 Thiết bị đóng cắt và điều khiển điện áp cao phần 200: Thiết bị đóng cắt và điều khiển có vỏ bọc bằng kim loại AC dành cho điện áp định mức trên 1kV trở lên và bao gồm 52kV

● GB3906-2006 Thiết bị đóng cắt và điều khiển bọc kim loại dòng điện xoay chiều cho điện áp định mức trên 3,6kV trở lên và bao gồm 40,5kV

● GB/T11022-2011 Thông số kỹ thuật chung cho các tiêu chuẩn thiết bị đóng cắt và điều khiển điện áp cao

● GB1984-2014 Cầu dao dòng điện xoay chiều cao áp

● GB1985-2014 Bộ ngắt dòng điện xoay chiều cao áp và công tắc nối đất

● GB3804-2017 Công tắc dòng điện xoay chiều điện áp cao cho điện áp định mức trên 3,6 kV và dưới 40,5 kV

● DL/T404-2018 Thiết bị đóng cắt và điều khiển có vỏ bọc bằng kim loại dòng điện xoay chiều dành cho điện áp định mức trên 3,6kV trở lên và bao gồm 40,5kV

● Thông số kỹ thuật Q/GDW730-2012 cho các thiết bị chính dạng vòng cách điện rắn 12kV

Thông số kỹ thuật

Thông số kỹ thuật thiết bị đóng cắt

An toàn và bảo vệ môi trường

Bảo vệ môi trường

kích thước phác thảo
