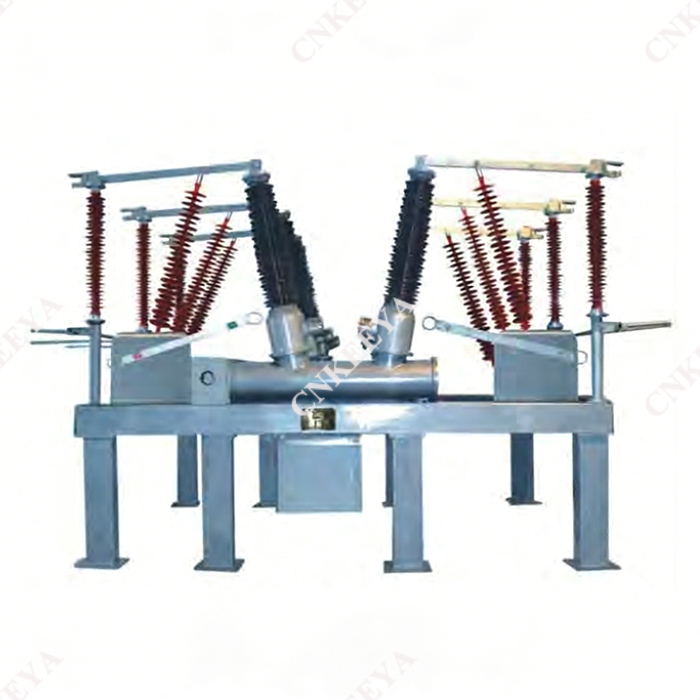

ZCW□-126/L Thiết bị hỗn hợp lưu huỳnh Hexafluoride loại mở

 Tổng quan

 1.1ZCW□-126/L Thiết bị hỗn hợp lưu huỳnh Hexafluoride loại mở là một bộ thiết bị điện kết hợp hoàn chỉnh sử dụng không khí làm khí SF6 cách điện bên ngoài làm môi trường dập tắt hồ quang. Việc điều khiển và bảo vệ hệ thống truyền tải và phân phối 126kV cho điện xoay chiều ba pha cũng có thể được sử dụng trong các tình huống kết nối bộ ngắt mạch và dãy tụ điện. Thích hợp cho các trạm biến áp đô thị, trạm biến áp doanh nghiệp và trạm biến áp miền núi có quỹ đất hạn chế. Sản phẩm này có các đặc điểm sau:

 1) Kết hợp một cách hữu cơ các bộ phận ngắt mạch, công tắc cách ly, công tắc nối đất, máy biến dòng, máy biến điện áp SF6, thiết bị chống sét, thanh cái và các bộ phận khác trên khung kết cấu thép nối đất, tạo nên một kết cấu nhỏ gọn.

 2) Nó chỉ chiếm 30% -50% không gian của loại phân chia và có đặc điểm tiết kiệm đất và giảm chi phí dự án.

 3) Toàn bộ khoảng thời gian được đúc sẵn trong nhà máy, lắp ráp và gỡ lỗi trước khi rời khỏi nhà máy và vận chuyển toàn bộ đến địa điểm lắp đặt để rút ngắn chu trình lắp đặt.

 4) Sử dụng buồng dập hồ quang hiệu suất cao, máy biến điện áp SF6 và thiết bị chống sét cách điện bằng composite, với mức bảo trì tối thiểu và độ tin cậy cao

 5) Thanh cái tự đỡ đúc sẵn trong các nhà máy sản xuất vách ngăn không cần khung thép hay chất cách điện.

 6) Bố trí linh hoạt và có thể được sử dụng cho các phương pháp nối dây khác nhau.

 1.2 ZCW10 được trang bị buồng dập hồ quang tự cấp nguồn được tối ưu hóa và cơ cấu vận hành bằng lò xo CT10-A.

 1.3 ZCW10 tuân thủ các tiêu chuẩn quốc gia GB1984-2003, GB11032-89, GB1985-2004 và đáp ứng các yêu cầu của IEC 62271-100:2001, IEC 99-4, IEC 62271-102:2002 và IEC 60694:2002. Tất cả các thành phần khác bên trong đều đáp ứng các yêu cầu tiêu chuẩn quốc gia tương ứng.
