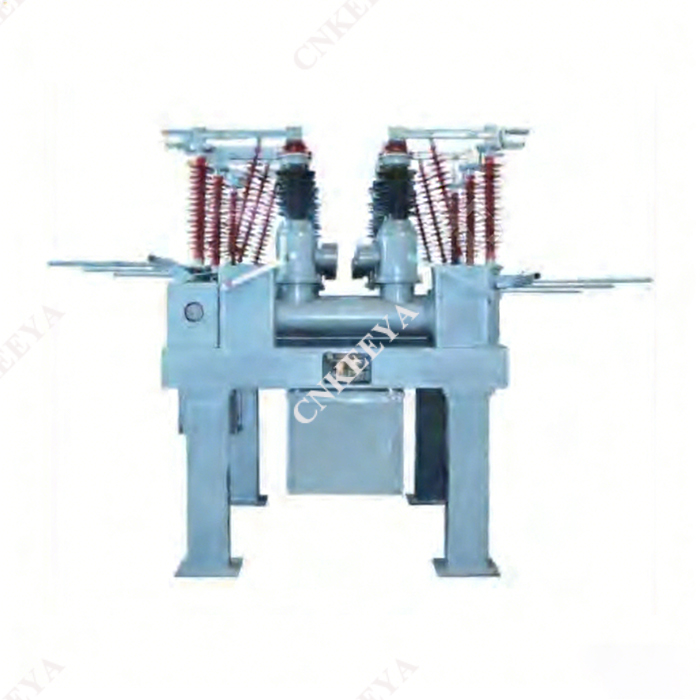

Thiết bị tổng hợp chân không loại mở ZCW□-40.5/Z

 Tổng quan

 Thiết bị hỗn hợp chân không loại mở 1.1Type ZCW□-40.5/Z là một cụm thiết bị đóng cắt tích hợp với không khí làm môi trường cách điện bên ngoài và khí SF₆ làm môi trường dập hồ quang. Nó được áp dụng để điều khiển và bảo vệ hệ thống phân phối và truyền tải điện xoay chiều ba pha 40,5kV, đồng thời cũng thích hợp để sử dụng làm cầu dao buộc và trong các tình huống chuyển mạch tụ điện. Sản phẩm này lý tưởng cho các trạm biến áp đô thị, trạm biến áp công nghiệp và trạm biến áp miền núi có hạn chế về đất đai. Nó có những ưu điểm sau:

 Bộ ngắt mạch, cầu dao cách ly, dao nối đất, máy biến dòng, máy biến điện áp, thiết bị chống sét, cầu chì, thanh cái và các bộ phận khác được tích hợp hữu cơ trên các giá đỡ kết cấu thép nối đất, có cấu trúc nhỏ gọn.

 Nó chỉ chiếm 30% đến 50% không gian của thiết bị loại tách, giúp tiết kiệm đất và giảm chi phí xây dựng dự án.

 Toàn bộ vịnh được đúc sẵn tại nhà máy, với việc lắp ráp và vận hành hoàn chỉnh tại nhà máy và được giao toàn bộ đến địa điểm lắp đặt, rút ​​ngắn thời gian lắp đặt.

 Buồng dập hồ quang hiệu suất cao, máy biến điện áp, thiết bị chống sét cách điện composite và thiết bị ngắt kết nối với hiệu suất đã được chứng minh đầy đủ được áp dụng, giúp thực hiện hoạt động về cơ bản không cần bảo trì và có độ tin cậy cao.

 Các thanh cái tự hỗ trợ đúc sẵn tại nhà máy được sử dụng giữa các khoang, giúp người dùng không cần phải xây dựng các khung hỗ trợ.

 Cách bố trí linh hoạt và thích ứng với các chế độ nối dây khác nhau.

 Bộ ngắt mạch có thể được nâng xuống hoàn toàn để bảo trì hoặc thay thế, giảm thiểu thời gian mất điện do lỗi cơ thể xuống dưới 3 giờ.

 1.2 ZWC□-40.5 được trang bị các bộ phận và hệ thống chất lượng cao như sau:

 Buồng dập hồ quang tự sinh năng lượng có khả năng cắt 31,5kA và tổng thời gian cắt là 3 chu kỳ; nó có cấu trúc đơn giản và đáng tin cậy và có thể đạt được khả năng phá vỡ toàn bộ công suất gấp 20 lần.

 Cơ cấu vận hành toàn lò xo CTB, tuân thủ yêu cầu “không dầu” đối với thiết bị đóng cắt; nó có đặc tính cơ học tuyệt vời, cấu trúc nhỏ gọn và độ tin cậy cao, đã nhận được bằng sáng chế quốc gia và được trao giải thưởng là sản phẩm khoa học và công nghệ.

 Tất cả các thiết bị ngắt kết nối đều được trang bị chất cách điện composite và sử dụng cấu trúc quay trực tiếp một cánh tay với độ đơn giản và độ tin cậy cao; Các ngón tay tiếp xúc bằng đồng phân tán mạ bạc than chì tự lực được sử dụng, có hiệu suất chịu ứng suất cấu trúc tốt, khả năng mang dòng mạnh và hoạt động không cần bảo trì.

 Tất cả các bộ phận kim loại lộ ra ngoài đều được xử lý bằng công nghệ chống ăn mòn tiên tiến, đảm bảo không bị rỉ sét trong 20 năm trong điều kiện ô nhiễm thông thường.

 1.3 ZWC□-40.5 tuân thủ các tiêu chuẩn quốc gia GB1984-2003, GB11032-89 và GB1985-2004, đồng thời đáp ứng các yêu cầu của các tiêu chuẩn IEC56, IEC99-4, IEC129 và IEC694 của Ủy ban Kỹ thuật Điện Quốc tế (IEC). Tất cả các thành phần bên trong khác đều đáp ứng các yêu cầu tiêu chuẩn tương ứng.

 Cấu trúc và nguyên tắc làm việc

 2.1 Sản phẩm này được thiết kế để sử dụng ngoài trời. Các điều kiện môi trường hoạt động như sau:

 Một. Độ cao: Không quá 2000m (có thể thương lượng khi đặt hàng)

 b. Nhiệt độ môi trường xung quanh: -40oC ~ +40oC

 c. Độ ẩm tương đối: Trung bình hàng ngày không quá 95%, trung bình hàng tháng không quá 90% (ở 25oC)

 d. Tốc độ gió: Không quá 35m/s

 đ. Loại ô nhiễm: Loại IV, khoảng cách đường rò danh nghĩa lớn hơn 31mm/kV

 f. Không có môi trường dễ cháy, nổ, ăn mòn hóa học hoặc rung động nghiêm trọng

 g. Cường độ địa chấn: Không quá cấp 8

 h. Độ dày lớp phủ băng: Không quá 10mm
