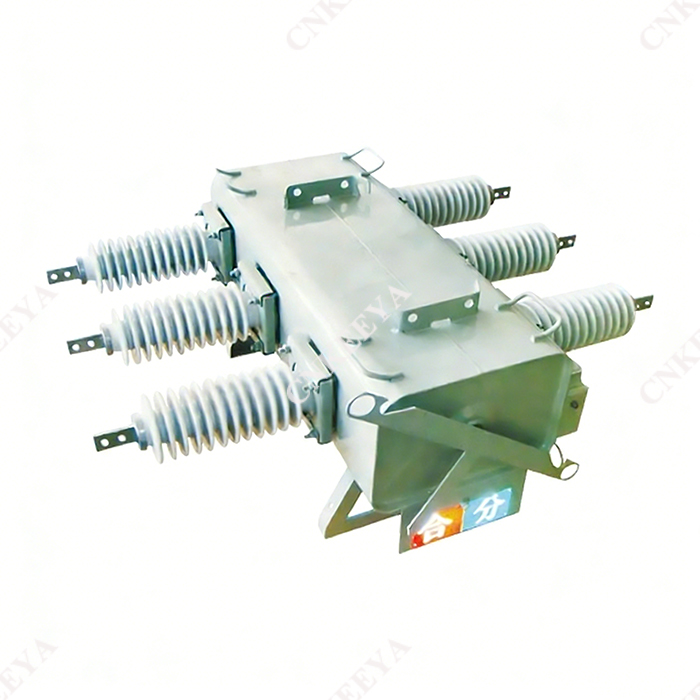

Bộ ngắt mạch SF₆ tích hợp sơ cấp và thứ cấp LW□-12

 Đặc điểm cấu trúc chính

 Bộ ngắt mạch SF₆ tích hợp sơ cấp và thứ cấp LW□-12, sử dụng lực từ trường mà dòng điện hồ quang nhận được để làm cho hồ quang quay với tốc độ cao dọc theo một phần nhất định. Do trọng lượng tương đối nhẹ của hồ quang, nó dần dần kéo dài và liên tục tiếp xúc với khí SF6 mới trong quá trình quay tốc độ cao, được làm mát và dập tắt. Loại máy cắt này có ưu điểm là khả năng dập hồ quang mạnh, tuổi thọ điện cao, không bị ngắt dòng khi ngắt dòng điện nhỏ và không bị quá điện áp trong quá trình vận hành. Đồng thời, nó đòi hỏi ít năng lượng vận hành hơn và có độ tin cậy cao.

 Bộ ngắt mạch sử dụng cơ cấu vận hành lò xo thu nhỏ, có ưu điểm là vận hành đáng tin cậy, tuổi thọ cơ học dài và điều khiển đơn giản. Cơ cấu vận hành bằng lò xo có thể lưu trữ năng lượng bằng tay hoặc bằng điện, đóng mở bằng tay hoặc bằng điện và có chức năng đóng lại.

 Chất liệu của hộp cầu dao được làm bằng inox 304 dày 3mm hàn lại với nhau, có kết cấu kín khít hoàn toàn và cấp bảo vệ không dưới IP67; Trên hộp có các chỉ báo vị trí đóng mở dễ quan sát và rõ ràng cũng như các chỉ báo trạng thái lưu trữ năng lượng, được kết nối đáng tin cậy với cơ chế vận hành và có các hành động chỉ báo đáng tin cậy. Hộp có tay cầm để tránh kéo ống dẫn dây.
