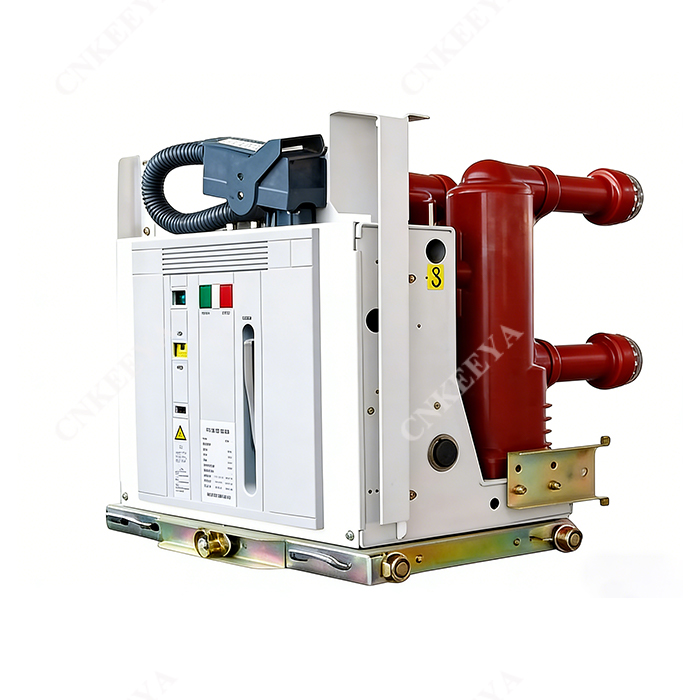

Máy cắt chân không trong nhà VIB-12 với cơ chế vận hành bên

Mô tả chung

Cách sử dụng chính, áp dụng điều kiện môi trường xung quanh

Bộ ngắt mạch chân không trong nhà VIB-12 với cơ chế vận hành bên (Sau đây gọi là bộ ngắt mạch chân không) được sử dụng cho điện áp định mức 12kV và các bộ phận thiết bị chuyển mạch trong nhà AC 50Hz. Các sản phẩm đáp ứng tiêu chuẩn của Bộ ngắt mạch chân không ACVacuum GB 1984-2003, JB3855-19963.6~40.5 kV Bộ ngắt mạch chân không điện áp cao AC trong nhà, DLT 403-2000 Đặt hàng Tình trạng kỹ thuật của Máy cắt chân không 12KV ~ 40,5kV và Máy cắt chân không IEC62271-100: 2001 HV AC, v.v. Bộ ngắt mạch được sử dụng làm bộ phận bảo vệ và điều khiển thiết kế nguồn trong mạng điện và các doanh nghiệp công nghiệp và công nghiệp nhỏ, có thể được sử dụng cho tình huống chuyển mạch các loại tải khác nhau và hoạt động thường xuyên cũng như ngắt dòng điện ngắn mạch lặp đi lặp lại.

Loại hình này VCB sử dụng cơ chế hoạt động kiểu mới của VCB. Nhúng bộ ngắt chân không và các bộ phận của mạch chính như một sự tích hợp bằng cách sử dụng cực nhúng của thương hiệu quốc tế cho bộ phận chính, để bảo vệ bộ ngắt chân không khỏi va chạm, bụi và ẩm. Nó có khả năng thích ứng với môi trường tốt, nhờ đó giảm chi phí vận hành và bảo trì đáng kể và thực hiện bảo trì miễn phí bộ phận chính và ít bảo trì cơ chế vận hành. Thiết kế tích hợp của cơ chế vận hành và thân VCB đã vượt qua thử nghiệm điển hình. Nó có độ bền điện ở cấp độ E2 và độ bền cơ học ở cấp độ M2, được sử dụng làm bộ phận cố định và cũng với bộ phận có thể kéo ra bằng cách kết hợp với thiết bị đẩy chuyên dụng cơ chế. Loại VCB cố định có thể thêm khóa liên động tương ứng để phù hợp với thiết bị đóng cắt loại cố định loại XGN2, GG1A và GGX.

Áp dụng điều kiện môi trường xung quanh

1. Nhiệt độ môi trường: Tối đa. nhiệt độ: +40oC và nhiệt độ trung bình trong vòng 24h không quá 35oC Tối thiểu. Nhiệt độ: -20oC

2. Độ ẩm tương đối: Độ ẩm tương đối trung bình hàng ngày; 95%

Độ ẩm tương đối trung bình hàng tháng: 90%

Áp suất hơi trung bình hàng ngày: 2,2kPa

Áp suất hơi trung bình hàng tháng: 1,8kPa

3. Độ cao so với mực nước biển: 2000m

4. Cường độ động đất: không vượt quá 8 độ

5. Nó nên được lắp đặt ở nơi không có bụi, lửa, xói mòn hóa học, nổ, hơi nước và phun muối.

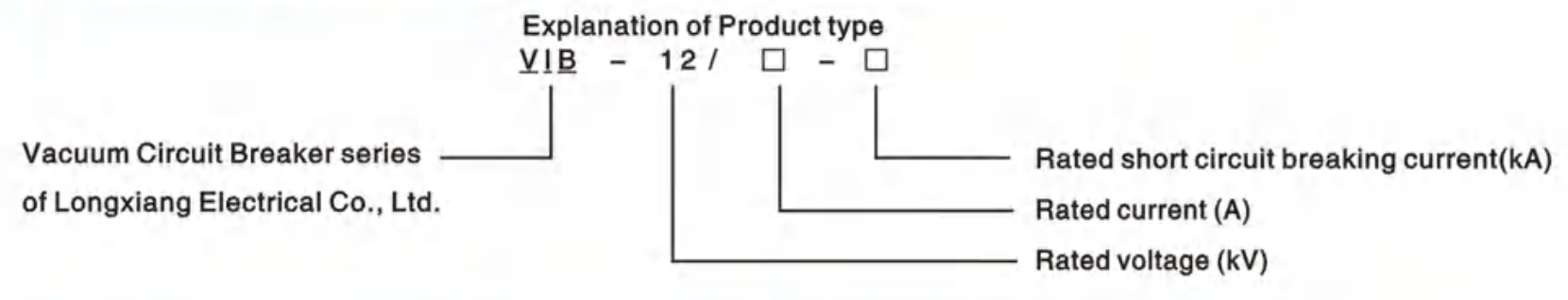

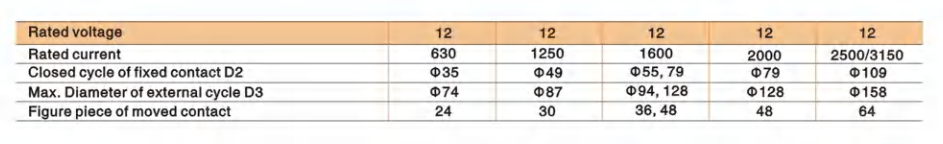

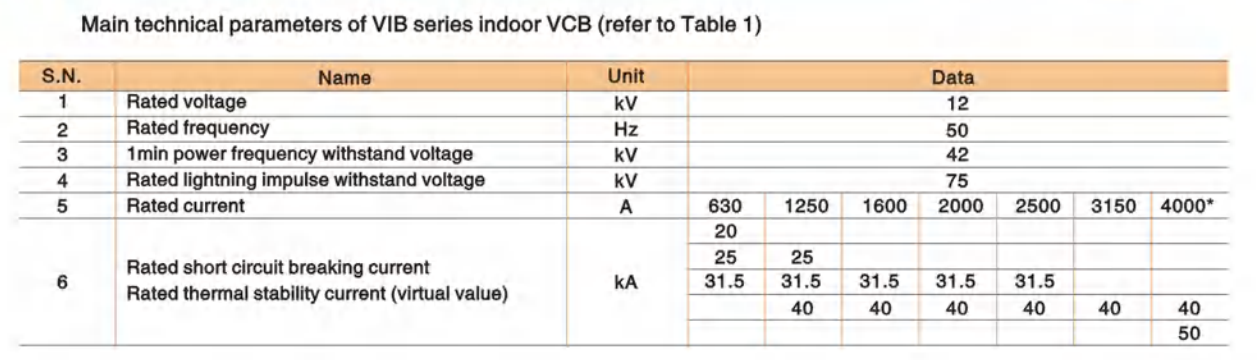

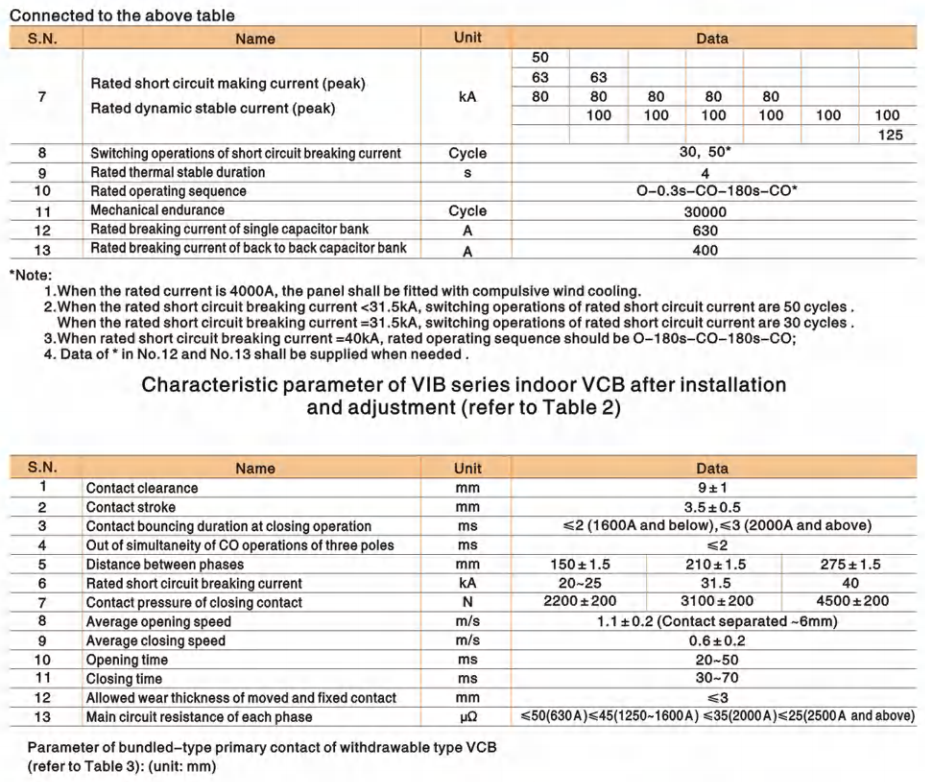

Thông số kỹ thuật

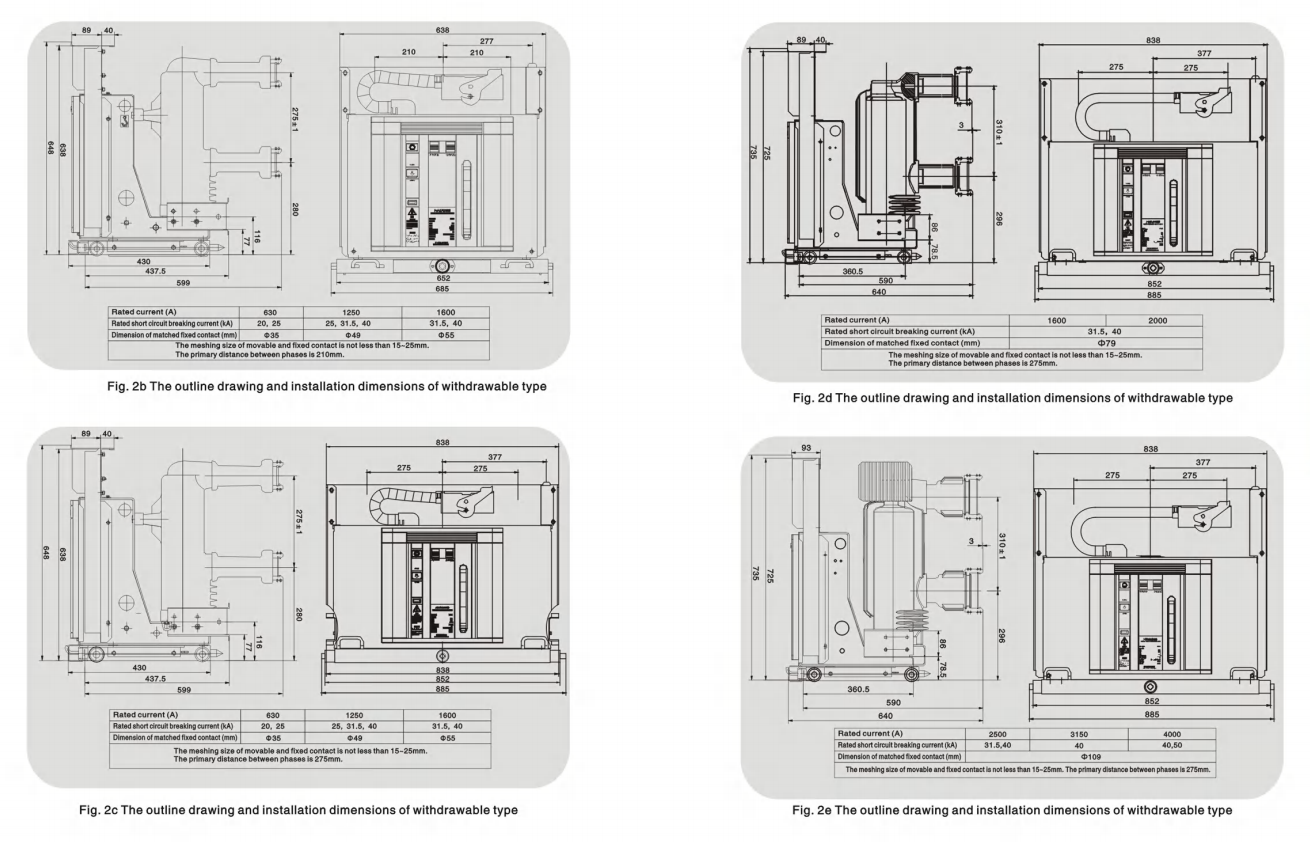

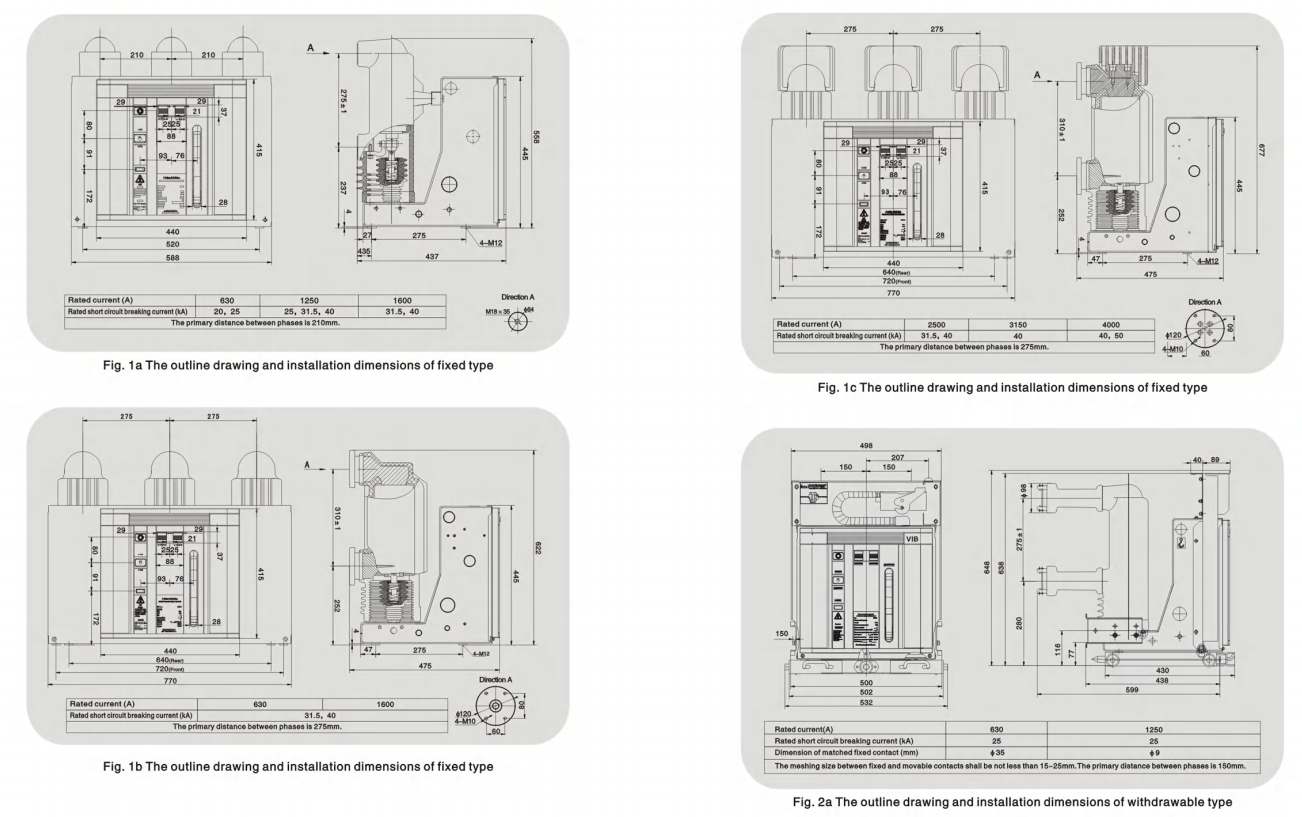

Bản vẽ phác thảo và kích thước lắp đặt

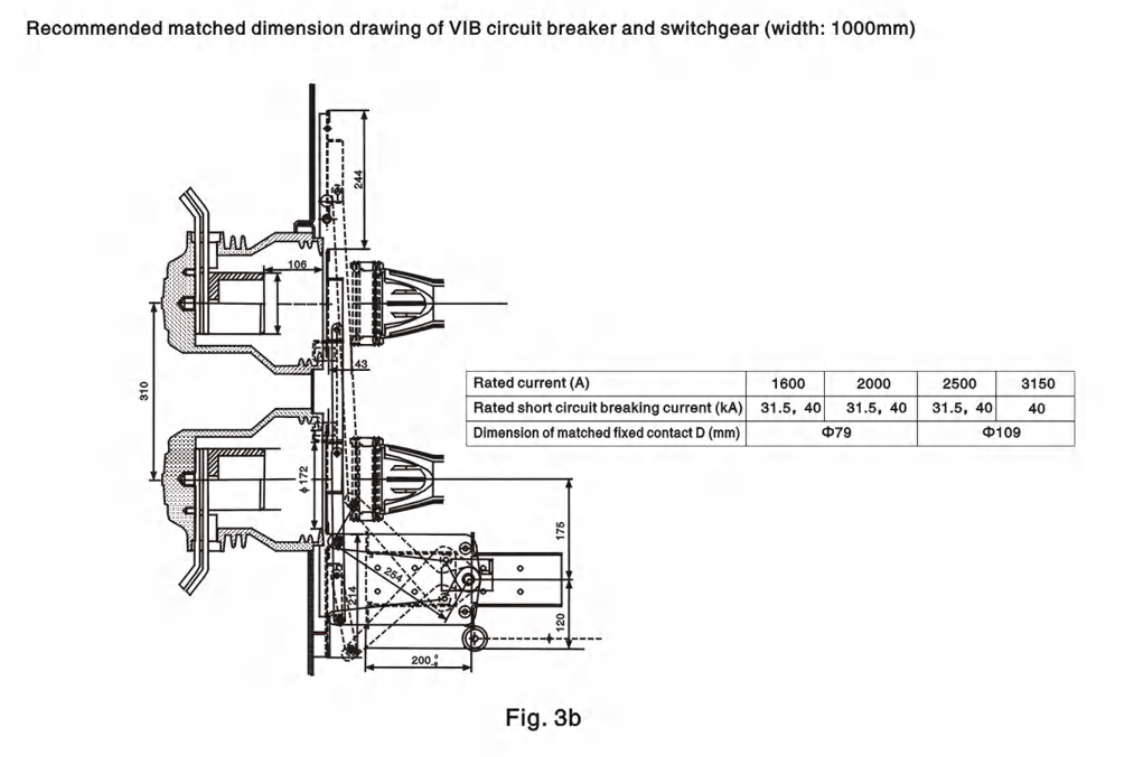

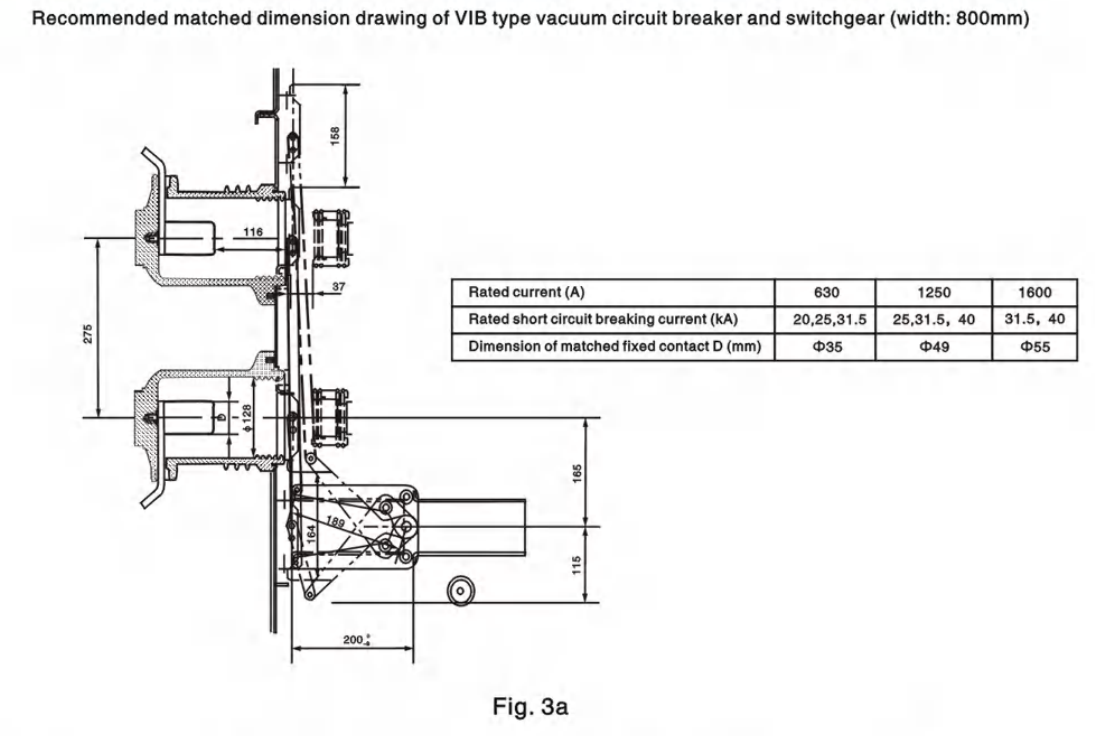

Kích thước phù hợp được đề xuất của VCB và thiết bị đóng cắt
