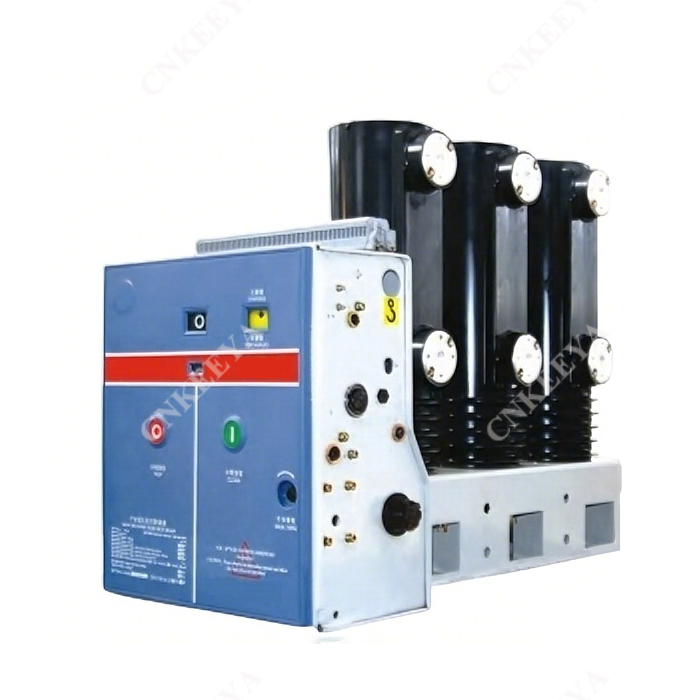

Máy cắt chân không trong nhà VS1/R-12 với cơ chế vận hành bên

CNKEEYA, Máy cắt chân không trong nhà VS1/R-12 với cơ chế vận hành bên, một nhà sản xuất uy tín có trụ sở tại Trung Quốc, chuyên sản xuất Máy cắt chân không trong nhà chất lượng cao. Với sự cống hiến cho sự xuất sắc, CNKEEYA đã khẳng định mình là nhà cung cấp đáng tin cậy trong ngành thiết bị điện. Các sản phẩm của chúng tôi được biết đến với chất lượng và độ tin cậy vượt trội.

Gửi yêu cầu

Mô tả Sản phẩm

Mô tả chung

Bộ ngắt mạch chân không trong nhà VS1/R-12 có cơ chế vận hành ngang với Cơ chế vận hành ngang sử dụng lò xo để lưu trữ năng lượng. Cơ chế vận hành có thể được vận hành theo hai cách: bằng thao tác thủ công và điện động. Các đặc tính phù hợp với Bộ ngắt mạch điện áp cao GB 1984-2003, Bộ ngắt mạch điện áp cao AC trong nhà JB 3855-1996 3.6-4.5KV Và tiêu chuẩn IEC 62271-100: 2001 Bộ ngắt mạch điện áp cao.

Áp dụng điều kiện môi trường xung quanh

Nhiệt độ môi trường xung quanh: -15oC ~ + 40oC.

2. Độ ẩm môi trường: độ ẩm trung bình trong ngày không quá 95%, độ ẩm trung bình trong tháng không quá 90%.

3. Áp suất hơi bão hòa: áp suất trung bình trong ngày không quá 2,2kPa; áp suất trung bình trong tháng không quá 1,8 kPa.

4. Độ cao so với mực nước biển: 1000 m.

5. Cường độ động đất: không vượt quá 8 độ.

6. Nó nên được lắp đặt ở những nơi không có lửa, nổ, bụi bẩn nghiêm trọng, xói mòn hóa học và rung động dữ dội.

Thông số kỹ thuật chính

SN	Tên	Đơn vị	dữ liệu
1	Điện áp định mức	kV	12
2	Tần số công suất định mức chịu được điện áp	kV	42
3	Điện áp chịu xung sét định mức	kV	75
4	Tần số định mức	Hz	50
5	Đánh giá hiện tại	A	630	1250	1600
6	Dòng điện ngắn mạch định mức	kV	20	20
			25	25	25
			31.5	31.5	31.5
				40	40
7	Dòng điện chịu được đỉnh định mức	kV	50	50
			63	63	63
			80	80	80
				100	100
8	Điện trở mạch dẫn từng pha	μΩ	40	35
9	Khe hở giữa các tiếp điểm mở	mm	11±1
10	Đi du lịch quá mức	mm	3±0,5
11	Thời gian nảy của liên hệ khi đóng hoạt động	bệnh đa xơ cứng	2
12	Mất tính đồng thời hoạt động CO của ba cực		2
13	Giờ mở cửa		50
14	Giờ đóng cửa		100
15	Tốc độ mở trung bình	bệnh đa xơ cứng	0,9 ~ 1,3
16	Tốc độ đóng trung bình	bệnh đa xơ cứng	0,4 ～ 0,8
17	thành phần DC		50% (Tối đa)
18	Độ bền cơ học	Xe đạp	10000

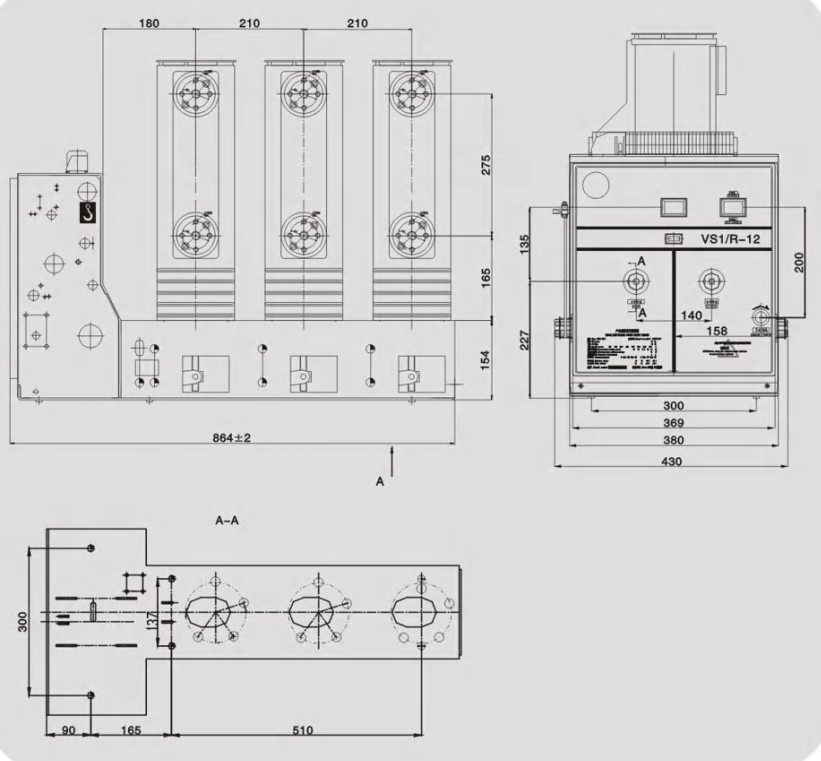

Bản vẽ phác thảo tổng thể

Thông tin sau là cần thiết để đặt hàng

VCB Full type, thông số kỹ thuật chính, khoảng cách giữa pha và số lượng.

Loại và đặc điểm kỹ thuật của điện áp sử dụng.

Tên và số lượng phụ tùng thay thế.

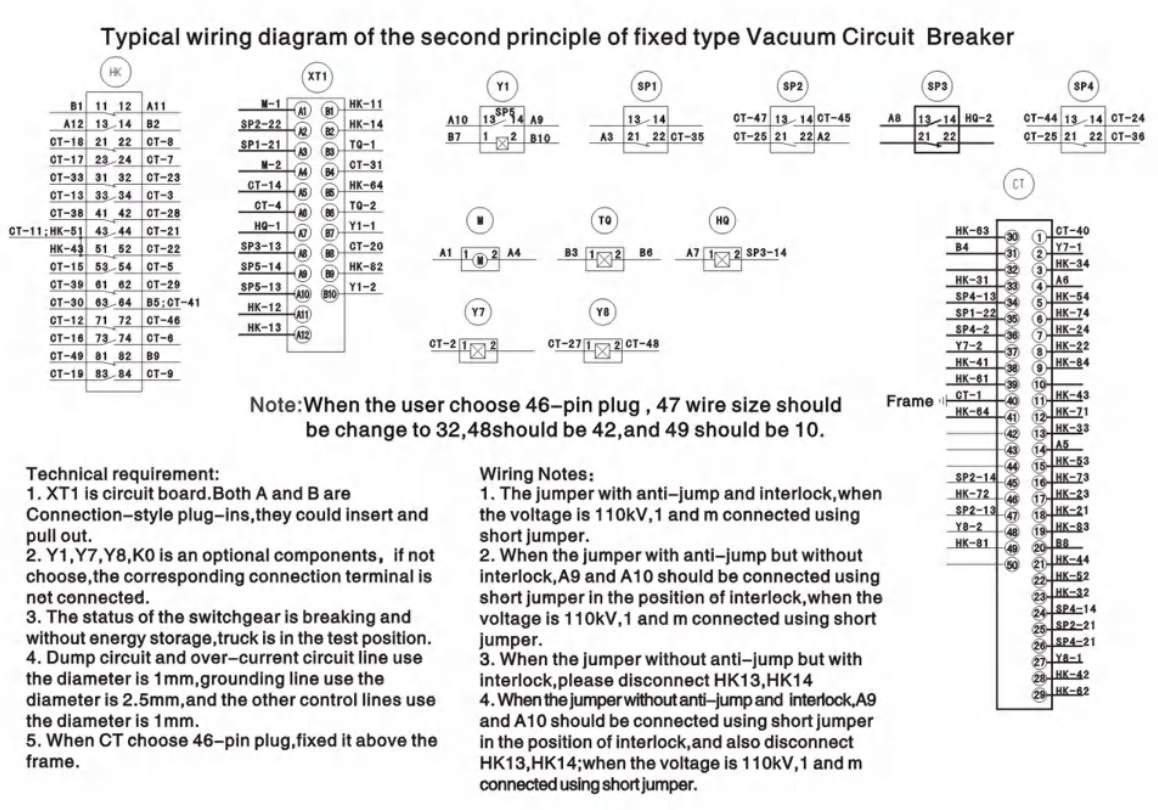

Bản vẽ phác thảo tổng thểSơ đồ nối dây điển hình của nguyên lý thứ hai
