Máy cắt chân không ngoài trời

Máy cắt chân không ngoài trời CNKEEYA là thiết bị điện hiệu suất cao đáng tin cậy và bền bỉ được thiết kế cho các hệ thống phân phối điện ngoài trời. Hiệu suất và độ tin cậy tuyệt vời của nó làm cho nó trở thành một trong những cầu dao được ưa chuộng trong ngành điện.

1. Mô tả sản phẩm

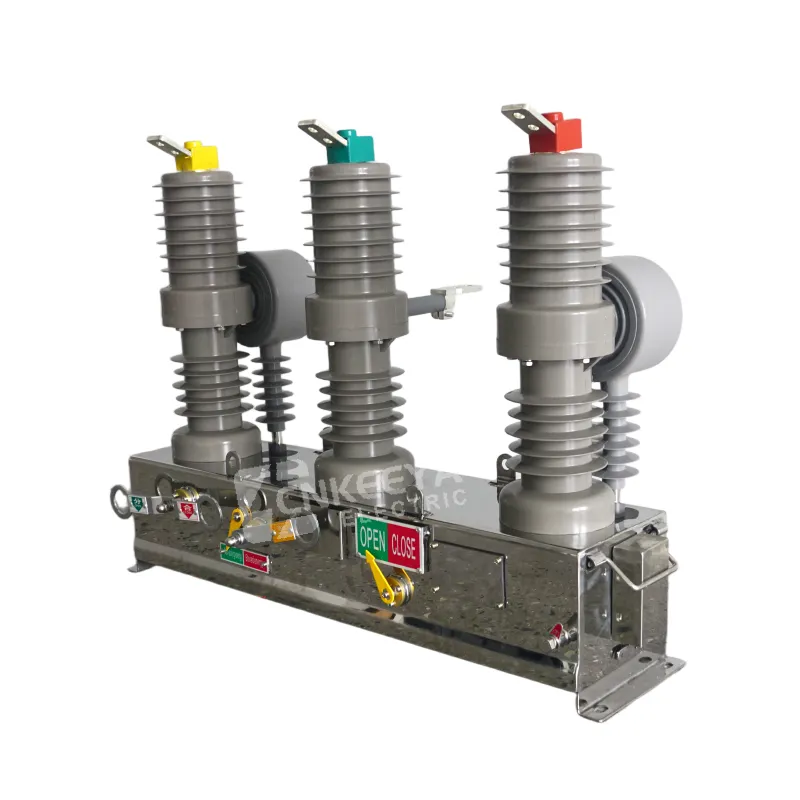

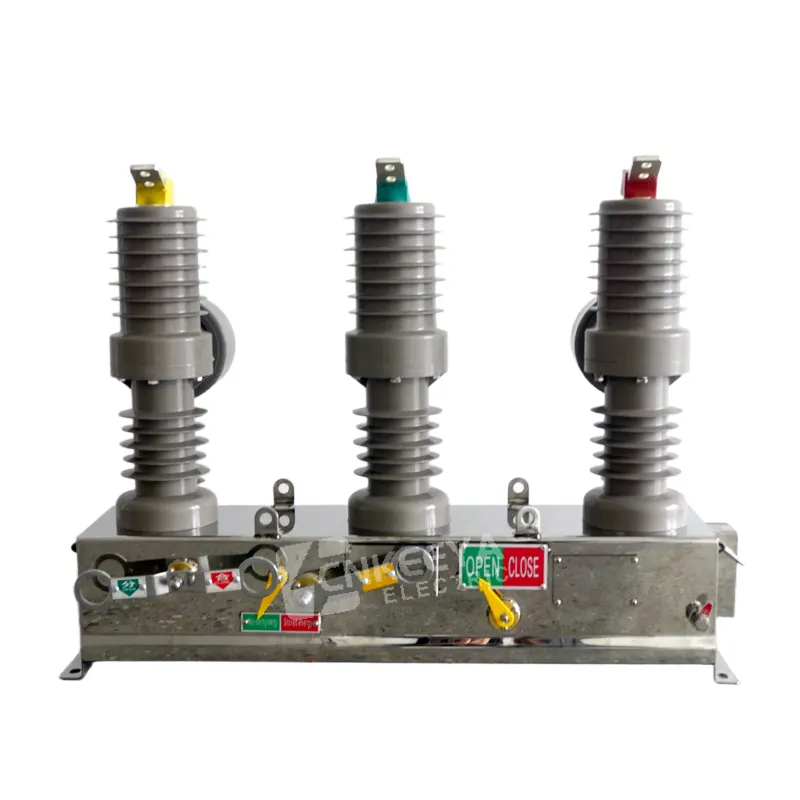

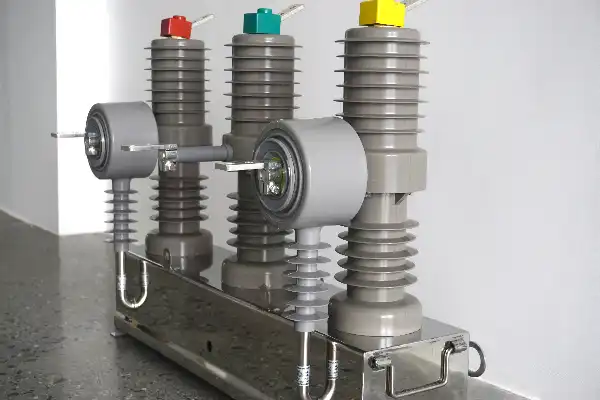

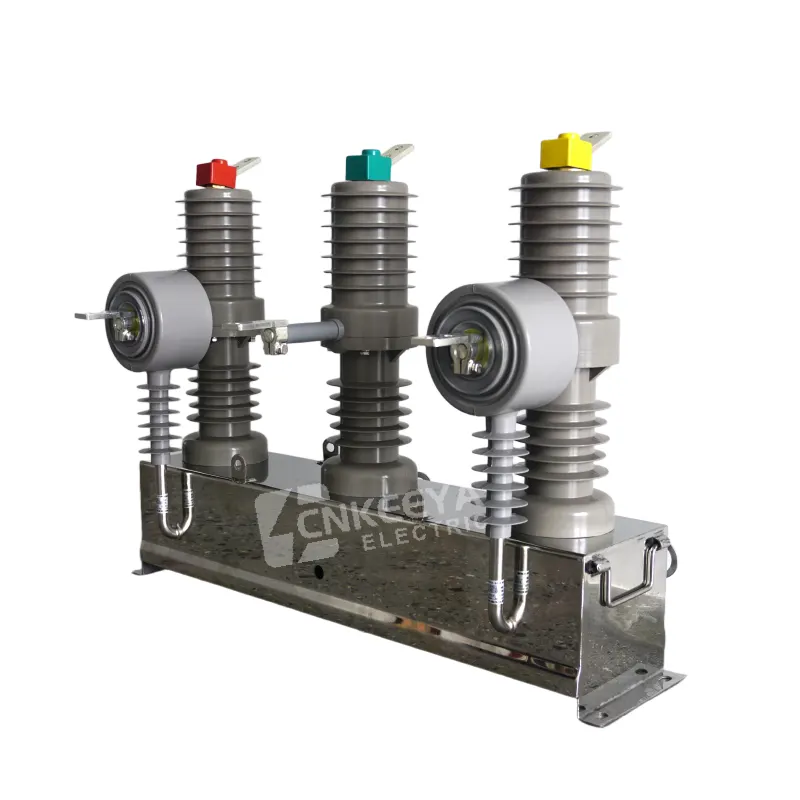

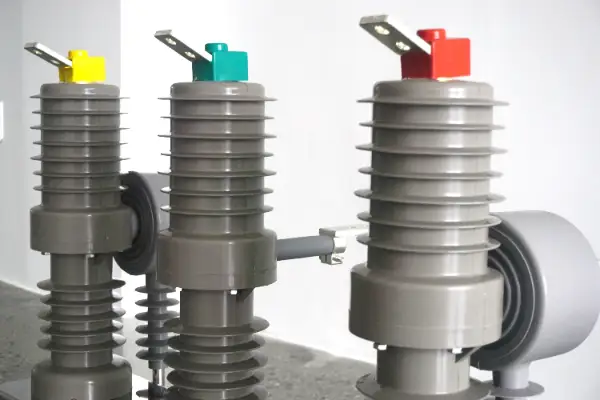

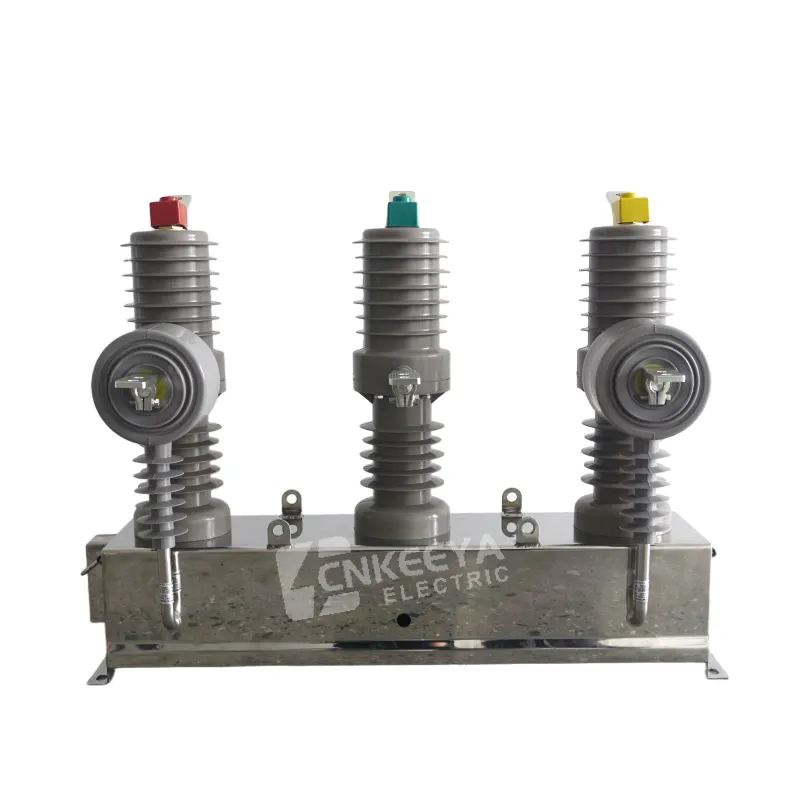

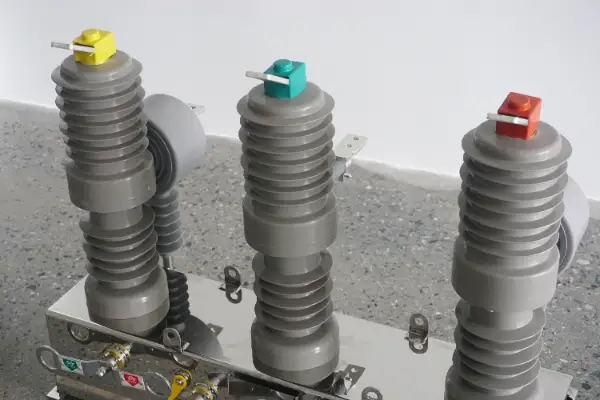

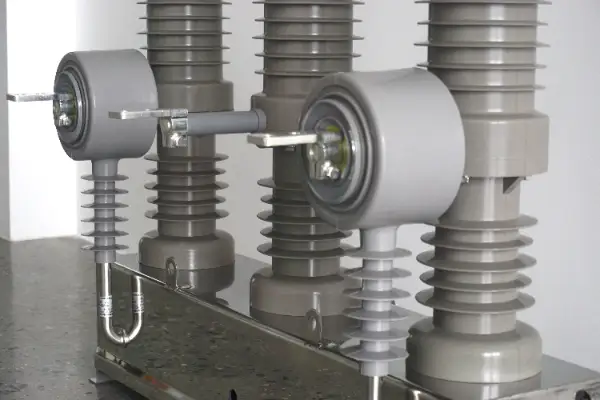

ZW32-12/630-20 là máy cắt chân không gắn trên cột ngoài trời 12kV. Tần số định mức: AC ba pha 50Hz; Dòng định mức: 630A; Dòng ngắt ngắn mạch định mức: 20kA. Nó được sử dụng rộng rãi trong lưới điện đô thị và nông thôn, hệ thống phân phối điện công nghiệp và khai thác mỏ, để chuyển mạch và bảo vệ tải, quá tải và dòng ngắn mạch, thích hợp cho những dịp hoạt động thường xuyên.

Ý nghĩa mẫu

ZW32: Dòng máy cắt chân không ngoài trời

12: Điện áp định mức 12kV

630: Dòng điện định mức 630A

20: Dòng ngắn mạch định mức 20kA

Mô tả sản phẩm:

Bộ ngắt mạch chân không ngoài trời là bộ ngắt mạch tiên tiến được thiết kế đặc biệt cho các hệ thống phân phối điện cao thế ngoài trời. Nó sử dụng công nghệ dập tắt hồ quang chân không để cung cấp các chức năng điều khiển và bảo vệ đáng tin cậy cho hệ thống điện của bạn.

2. Tính năng sản phẩm

2.1 Thiết kế kết cấu

Trụ ba pha có kết cấu kín hoàn toàn, cơ chế hoạt động tích hợp, chống bụi, chống ẩm và chống ngưng tụ.

Kích thước nhỏ gọn và trọng lượng nhẹ, lắp đặt trên cột dễ dàng, không cần nền móng đặc biệt.

Công tắc cách ly tùy chọn có điểm ngắt có thể nhìn thấy ở vị trí mở và khóa liên động chống vận hành sai để đảm bảo an toàn khi bảo trì.

2.2 Cách nhiệt & dập hồ quang

Sử dụng bộ ngắt chân không, không dầu và không chứa SF6, thân thiện với môi trường, không có nguy cơ cháy nổ.

Vật liệu cách nhiệt bằng cao su silicon, chống ozon, chống tia cực tím và kỵ nước mạnh; áp dụng cho phạm vi nhiệt độ rộng -40oC ~ + 70oC và môi trường ô nhiễm loại IV.

Tiếp xúc đồng-crom với cấu trúc từ trường hướng trục, khả năng ngắt mạnh và tuổi thọ điện dài, lý tưởng cho hoạt động thường xuyên.

2.3 Vận hành & Kiểm soát

Cơ chế lò xo/cơ chế nam châm vĩnh cửu tùy chọn, hỗ trợ hướng dẫn sử dụng, điều khiển điện và từ xa.

Cơ cấu nam châm vĩnh cửu ít bộ phận hơn và dây truyền ngắn; tuổi thọ cơ học lên tới 30.000 lần, thời gian mở 8ms.

CT/PT bên ngoài có thể cấu hình, tích hợp bảo vệ quá dòng, ngắt tức thời và chạm đất; được trang bị bộ điều khiển thông minh để đóng lại và ghi nhớ lỗi.

2.4 Chất liệu & Bảo vệ

Tủ: Thép không gỉ / Lớp phủ chống rỉ Dacromet với lớp sơn bóng chống tia cực tím, chống sương muối và ăn mòn.

Thiết kế kín hoàn toàn, chịu được lớp băng dày 12 mm và tốc độ gió 35m/s, hoạt động ổn định ở độ cao lên tới 2000m.

3. Điểm bán hàng

3.1 Độ an toàn và độ tin cậy cao

Tắt hồ quang chân không + vật liệu thân thiện với môi trường, không có nguy cơ cháy nổ, vận hành không cần bảo trì.

Phá lỗi ở mức mili giây, cách ly lỗi nhanh để giảm thiểu phạm vi mất điện.

3.2 Khả năng tương thích thông minh

Tương thích với tự động hóa mạng phân phối, hỗ trợ giám sát từ xa, tải lên dữ liệu và báo động lỗi hoạt động.

Thiết kế sơ cấp và thứ cấp tích hợp, tuân thủ tiêu chuẩn lưới điện quốc gia, dễ dàng kết nối với lưới điện thông minh.

3.3 Tiết kiệm chi phí và hiệu quả cao

Tuổi thọ sử dụng cơ và điện dài, giảm chi phí thay thế và bảo trì, đầu tư toàn bộ vòng đời thấp hơn.

Lắp đặt đơn giản và diện tích nhỏ, tiết kiệm chi phí xây dựng và lắp đặt dân dụng, rút ​​ngắn thời gian thi công.

3.4 Khả năng thích ứng môi trường tuyệt vời

Phạm vi nhiệt độ hoạt động rộng, hiệu suất chống ô nhiễm và chống ăn mòn mạnh mẽ; Hoạt động ổn định lâu dài trong điều kiện ngoài trời khắc nghiệt, phù hợp với khu vực thành thị, nông thôn, miền núi, ven biển.

Đặc trưng:

Công nghệ dập tắt hồ quang chân không hiệu quả: Việc sử dụng công nghệ dập tắt hồ quang chân không tiên tiến đảm bảo ngắt kết nối mạch nhanh chóng và đáng tin cậy, đồng thời giảm tổn thất năng lượng.

Khả năng chống chịu thời tiết tuyệt vời: Được thiết kế để đáp ứng các yêu cầu khắc nghiệt của môi trường ngoài trời, nó có đặc tính chống nước và chống bụi tuyệt vời, đảm bảo thiết bị hoạt động ổn định.

Hiệu suất vận hành đáng tin cậy: Nó có khả năng chịu ngắn mạch đáng tin cậy và phù hợp với các hệ thống điện trong các điều kiện làm việc khác nhau, đảm bảo vận hành an toàn các thiết bị và hệ thống.

Điều khiển và giám sát thông minh: Được trang bị hệ thống điều khiển tiên tiến, nó có thể giám sát trạng thái vận hành của hệ thống điện theo thời gian thực và cung cấp bảo mật toàn diện.

Cấu hình có thể tùy chỉnh: Cung cấp nhiều thông số kỹ thuật và mẫu mã khác nhau, đồng thời có thể tùy chỉnh theo nhu cầu của khách hàng để đáp ứng yêu cầu của các hệ thống điện khác nhau.

Các lĩnh vực áp dụng máy cắt chân không ngoài trời:

Trạm phân phối điện cao thế

Khu nhà máy công nghiệp

trang trại gió

trạm năng lượng mặt trời
