Màn hình sạc

Màn hình sạc

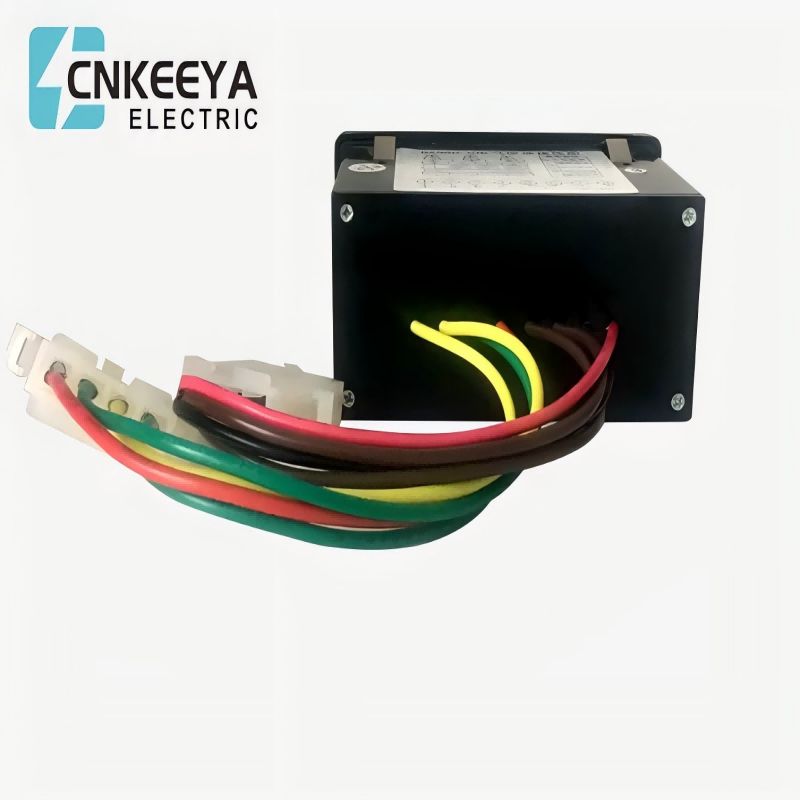

DXN8D-11/T4S

DXN8D-11/QT4S DC24V

Màn hình trực tiếp là một loại thiết bị an toàn được lắp đặt trực tiếp trên thiết bị điện trong nhà để hiển thị trực quan xem thiết bị điện có điện áp hoạt động hay không. Khi thiết bị có điện áp hoạt động, cửa sổ hiển thị của màn hình sẽ nhấp nháy để cảnh báo mọi người rằng thiết bị điện áp cao đang hoạt động và không có dấu hiệu khi không có điện.

Loạt thiết bị này thường được lắp đặt trên các thanh cái đầu vào, cầu dao, máy biến áp chính, thiết bị đóng cắt, thiết bị tổng hợp GIS và những nơi khác cần hiển thị xem chúng có hoạt động hay không, để ngăn chặn hoạt động sai về điện. Loạt thiết bị này phải tuân thủ tiêu chuẩn DL/T 538-2006 "Thiết bị hiển thị trực tiếp điện áp cao" trong ngành điện lực của Cộng hòa Nhân dân Trung Hoa. Có khả năng tin cậy, kinh tế, khả năng thích ứng và chức năng toàn diện.

Nguyên tắc làm việc

Thiết bị này sử dụng nguyên lý ghép điện trường giữa điện trường cao áp và cảm biến để thực hiện các phép đo cảm ứng (không tiếp xúc) ở khoảng cách an toàn. Nguyên lý làm việc của nó được thể hiện trong Hình 1. Thiết bị khóa màn hình trực tiếp điện áp cao bao gồm hai phần: cảm biến và màn hình. Có bốn cảm biến, được căn chỉnh tương ứng với các vật thể sống ba pha "A, B, C, D" và mặt đất. Họ không tiếp xúc trực tiếp với cơ thể sống có điện áp cao và duy trì một khoảng cách an toàn nhất định. Nó nhận tín hiệu điện trường của cơ thể sống có điện áp cao và truyền đến màn hình để so sánh và phán đoán;

Khi thiết bị hoặc mạng được kiểm tra đang hoạt động, đèn báo ba pha "A, B, C" sẽ bật, đèn báo "Vận hành" tắt và tín hiệu khóa cưỡng bức sẽ xuất ra.

Khi thiết bị hoặc mạng được kiểm tra không được cấp nguồn, đèn báo ba pha “A, B, C” sẽ tắt, đèn báo “Hoạt động” sẽ bật và tín hiệu khóa sẽ được giải phóng, cho phép thiết bị hoạt động. Thiết bị áp dụng điều khiển tách pha và khi bất kỳ pha nào được sạc, nó sẽ nhấp nháy cảnh báo và phát ra tín hiệu khóa cưỡng bức.

Khi màn hình mất nguồn điều khiển, nó sẽ phát ra tín hiệu khóa cưỡng bức để duy trì trạng thái khóa. Màn hình được trang bị chức năng "tự kiểm tra", có thể tự động phát hiện các mô-đun chức năng khác nhau của cảm biến và màn hình. Trong trường hợp thiết bị gặp trục trặc, đèn báo "nguồn" sẽ vẫn sáng, đèn báo "vận hành" sẽ không sáng và tín hiệu khóa cưỡng bức sẽ luôn được phát ra để duy trì trạng thái khóa.

Màn hình trực tiếp là một loại thiết bị an toàn được lắp đặt trực tiếp trên thiết bị điện trong nhà để hiển thị trực quan xem thiết bị điện có điện áp hoạt động hay không. Khi thiết bị có điện áp hoạt động, cửa sổ hiển thị của màn hình sẽ nhấp nháy để cảnh báo mọi người rằng thiết bị điện áp cao đang hoạt động và không có dấu hiệu khi không có điện.

Sử dụng thiết bị

Loạt thiết bị này thường được lắp đặt trên các thanh cái đầu vào, cầu dao, máy biến áp chính, thiết bị đóng cắt, thiết bị tổng hợp GIS và những nơi khác cần hiển thị xem chúng có hoạt động hay không, để ngăn chặn hoạt động sai về điện. Loạt thiết bị này phải tuân thủ tiêu chuẩn DL/T 538-2006 "Thiết bị hiển thị trực tiếp điện áp cao" trong ngành điện lực của Cộng hòa Nhân dân Trung Hoa.

Tính năng thiết bị

Độ tin cậy: Cảm biến cảm ứng (không tiếp xúc) có thể phát hiện xem mạch có hoạt động vượt quá khoảng cách an toàn hay không, với tính định hướng rõ ràng, độ nhạy cao, độ an toàn và độ tin cậy.

Tính kinh tế: Cảm biến không tiếp xúc trực tiếp với thân sạc và không cần kiểm tra phóng điện một phần trong quá trình lắp đặt và bảo trì. Nó đơn giản, tiện lợi, chi phí bảo trì thấp và tuổi thọ lâu dài.

Đầy đủ chức năng: Nó có các chức năng như hiển thị đèn flash, tự kiểm tra và kích hoạt mạch khóa cưỡng bức, thực sự đóng vai trò khóa cưỡng bức toàn diện.

Khả năng thích ứng: Với hình thức đa dạng, nó có thể được sử dụng rộng rãi ở nhiều nơi như trong nhà, ngoài trời, các thiết bị kết hợp GIS và thiết bị đóng cắt.
