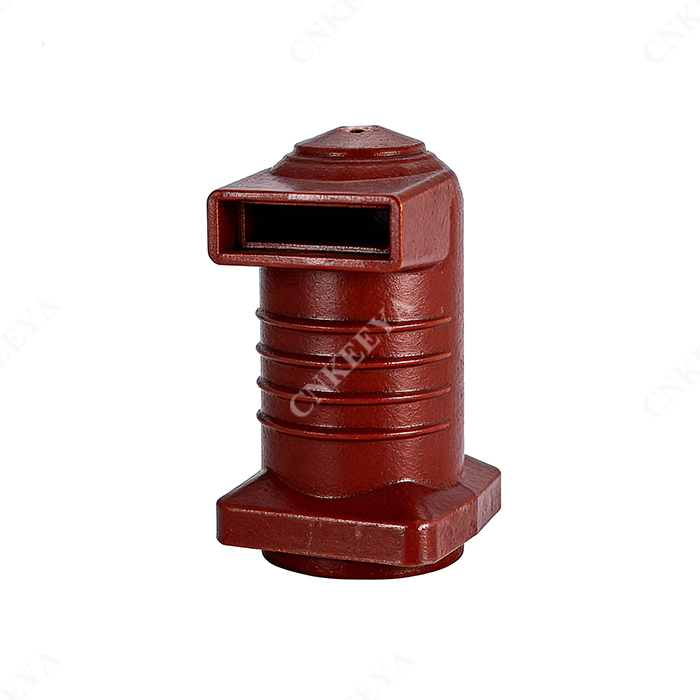

CH3-10Q/150 630~1250A Hộp tiếp điểm của tủ thiết bị đóng cắt gắn giữa

CNKEEYA, CH3-10Q/150 630~1250A Hộp tiếp xúc của tủ thiết bị đóng cắt gắn giữa, một nhà máy uy tín và nhà cung cấp đáng tin cậy, tự hào giới thiệu CH3-10Q/150— hộp tiếp xúc cao cấp được thiết kế dành riêng cho tủ thiết bị đóng cắt gắn giữa. Là thành phần cốt lõi được chế tạo bởi cơ sở sản xuất tiên tiến của CNKEEYA, hộp tiếp xúc này (dòng điện định mức 630~1250A, điện áp định mức 12kV) được sản xuất tỉ mỉ bằng hỗn hợp nhựa epoxy hiệu suất cao và được đúc chính xác thông qua quy trình sản xuất thông minh tiên tiến, mang lại khả năng bảo vệ cách điện tuyệt vời và độ tin cậy tuyệt đối trong các hệ thống truyền tải điện. Được thiết kế để đáp ứng các chức năng quan trọng của cách điện, kết nối tiếp điểm tĩnh-động và dẫn dòng điện ổn định, CH3-10Q/150 thể hiện cam kết của CNKEEYA về sự xuất sắc về mặt kỹ thuật—tự hào với mức phóng điện một phần ≤3pC ở 13,2kV, chịu được điện áp chịu được tần số nguồn 42kV (1 phút) và điện áp xung sét 75kV, đồng thời đạt được cấp bảo vệ IP67 để chống lại độ ẩm, bụi và các tác nhân ăn mòn.

Thông số kỹ thuật

CH3-10Q/150  Dòng hộp tiếp xúc tủ đặt giữa

Mô tả chung

1. Hộp tiếp xúc được hình thành bằng epoxy với kỹ thuật APG, nó được sử dụng để cách ly cách điện và chuyển tiếp kết nối của các tủ công tắc khác nhau.

2. Độ cao: 1000m

3. Nhiệt độ môi trường: +40oC~10oC

4. Độ ẩm tương đối không được quá 95% ở nhiệt độ môi trường xung quanh + 20°C.

5. KHÔNG có khí, hơi nước hoặc bụi có thể ảnh hưởng nghiêm trọng đến cách điện của hộp tiếp xúc, không có chất nổ hoặc ăn mòn.

6. Tiếp điểm đồng với đất phải chịu được điện áp kiểm tra tần số nguồn (giá trị hiệu dụng) là 42kv trong 5 phút và điện áp xung sét (giá trị cực đại) là 75KV.

7. Nhiệt độ của thiết bị đầu cuối dẫn ra không được vượt quá 65oC nếu hộp tiếp điểm được sử dụng trong thời gian dài ở điều kiện dòng điện định mức.

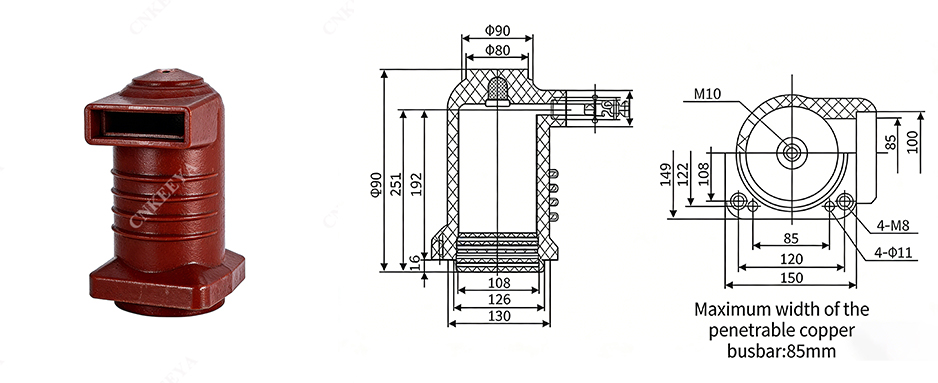

8. Xem hình đính kèm để biết hình dáng và kích thước lắp đặt của hộp liên lạc.

cảnh được sử dụng

Hệ thống truyền tải và phân phối

Buồng hồ quang cách điện của CNKEEYA được đánh giá cho các ứng dụng từ 630A đến 1250A, được sản xuất chuyên nghiệp từ nhựa epoxy cao cấp thông qua quy trình đúc APG tiên tiến để mang lại hiệu suất cách nhiệt vượt trội và độ bền cơ học đặc biệt. Được thiết kế để tích hợp liền mạch với thiết bị đóng cắt bọc kim loại tiêu chuẩn bao gồm dòng KYN28, nó mang lại khả năng ngăn chặn hồ quang đáng tin cậy và bảo vệ cách điện mạnh mẽ cho máy cắt chân không, đảm bảo vận hành ổn định và an toàn cho hệ thống thiết bị đóng cắt điện.
